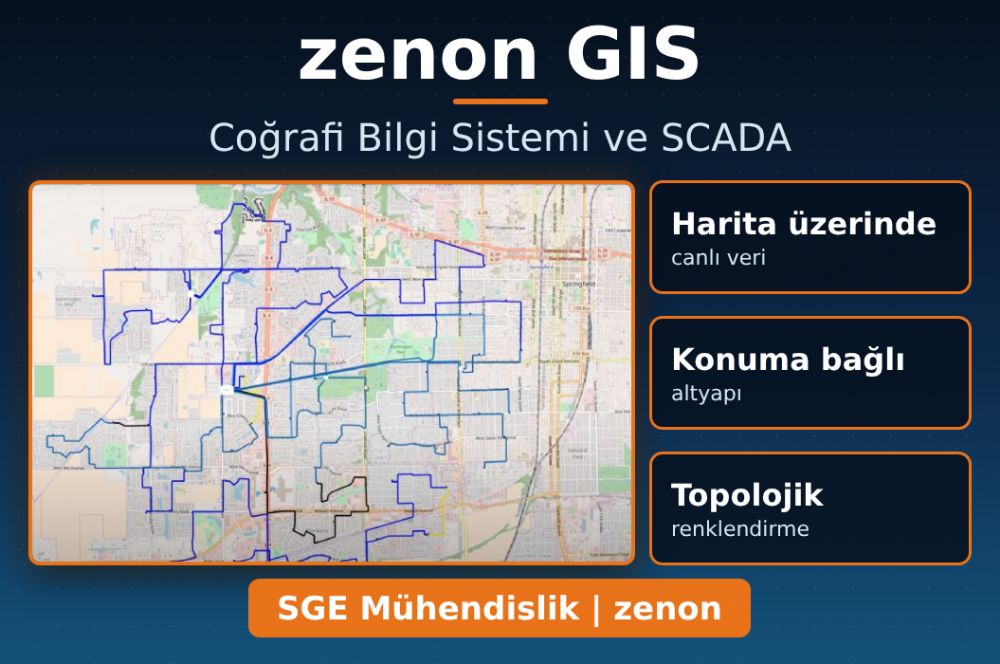

zenon GIS (Coğrafi Bilgi Sistemi) - ZSxx-GIS
zenon içinde, Google maps vb. coğrafi bilgi sistemlerini çalıştırarak koordinatlara bağlı altyapı takibi için kullanılan modüldür.
Zenon GIS modülü ile coğrafi bilgilere (koordinat) bağlı otomasyon altyapıları kurmak son derece kolaydır.
Bu modül özellikle enerji iletim, enerji dağıtım, petrol / su boru hatları gibi komplex sistemlerin google map vb. coğrafil bilgi sistemleri üzerinden izlenip kontrol edilmesi için kullanılır.
Coğrafi koordinatlar kullanılarak yerleştirilen hatlar için otomatik bara renklendirme çalıştığından sorunlu noktaları tespit etmek son derece kolaydır.
Haritaların istenilen yerine, ölçülen proses verisi, şekil (Türbin vb.), çizgi (kablo, boru vb.) konularak özgürce dizayn yapılabilir. Herhan bir şeklin / proses verisinin üzerine basıldığında detaylar pop-up olarak açılabilir. (trafo merkezi detayı, santral detayı vb.)
COĞRAFİ BİLGİ SİSTEMİ NEDİR?
Coğrafi bilgi sisteminin (GIS / CBS) amacı coğrafi bilgiyi toplamak, depolamak, yönetmek, analiz etmek ve sunmaktır. Diğer coğrafi bilgi sistemi türleri arasında uzaktan algılama (RS) ve küresel navigasyon uydu sistemleri (GNSS) bulunur.
RS, alanlar veya nesneler hakkında uzaktan veri toplama anlamına gelir ve genellikle uydu veya uçak kullanımını içerir. Bu veriler ortamdaki değişiklikleri incelemek ve izlemek için kullanışlıdır. En bilinen örneği Küresel Konumlandırma Sistemi (GPS) olan GNSS, nesne ve insan hareketlerinin hızlı, hassas bir şekilde izlenmesi ve konumlandırılması için kullanışlıdır.
Bu veri türlerinin ve teknolojilerin kullanılması, enerji, çevre koruma, afet kurtarma, ulaşım, şehir planlama, tarım, ticari ticaret, askeri ve daha fazlası gibi sektörlerde geniş bir uygulama yelpazesinde çözümler sağlar. Bu yetenekleri SCADA gibi diğer teknolojilerle birleştirmek onları daha da değerli hale getirebilir.
GIS ve SCADA'yı birleştirmenin ardındaki temel fikir
Elektrik, gaz, su ve bilgi ve iletişim teknolojisi (BİT) hatlarının ve diğer türlerinin lokasyonlarına göre bir sistem içerisinde belgelenmesi gerekmektedir. Kuruluşlar giderek artan bir şekilde bu dijital coğrafi bilgi verilerini kontrol odalarındaki SCADA sistemleriyle birleştiriyor. Bunu yapmak, gerektiğinde coğrafi olarak doğru konumdaki hatların durum bilgilerine kolayca erişmenizi sağlar. Bunu, bilgileri çeşitli renklere atayarak ve ardından çizgileri buna göre renklendirerek başarabilirsiniz. Bu renkler, ekipmanın durumunu kolayca izlemenize ve coğrafi konumlarıyla ilgili bilgileri görüntülemenize olanak tanır.
GIS ve SCADA'yı birleştirmenin faydaları
GIS ve SCADA'nın birleştirilmesi, enerji kuruluşlarına ve varlıkları çeşitli konumlara yayılmış diğer türdeki kuruluşlara sayısız fayda sağlayabilir. Bu avantajlardan bazıları şunlardır:
Coğrafi olarak doğru konumlarla birlikte durum bilgilerinin izlenmesi
Dinamik veri terimi, koşullar değiştikçe sürekli olarak güncellenen verileri ifade eder; statik veriler ise kaydedildikten sonra aynı kalır. Dinamik veriler, koşulları gerçek zamanlı olarak izlemenize ve zaman içindeki eğilimleri görmenize olanak tanırken, statik veriler bir temel ve referans noktası oluşturur.
GIS (CBS) ve SCADA'nın birleştirilmesi, mevcut koşullarla ilgili dinamik verileri statik coğrafi bilgilerle görselleştirmenizi sağlar. Mesela hangi elektrik hatlarının hangi lokasyonda gerilim altında olduğunu görebilirsiniz. Bu size, sisteminizin doğru, gerçek zamanlı bir görünümünü verir ve verilerin bir tabloda listelenmesinden daha kolay anlaşılır. Ayrıca verilerinizdeki konumla ilgili kalıpları daha kolay tespit edebilirsiniz.
Ayrıca görmek istediğiniz veri katmanlarını da kolayca seçebilirsiniz; bu, verilerinizi geniş bir yelpazedeki zorlukları çözmek için uygulamanıza olanak tanır. SCADA ve GIS, ağınızın durumunu gerçek zamanlı olarak izlemenizi sağladığından, sorunları daha hızlı tespit edip düzeltmenize yardımcı olabilir.
Zenon Energy Edition'ın avantajlarını entegre etmek
SCADA ve GIS'in birleştirilmesi kamu hizmeti sektöründeki çeşitli uygulamalar için faydalıdır. SCADA ve GIS'in yeteneklerinin çok yönlülüğü, bunları birleştirmeyi mükemmel bir yatırım haline getiriyor. Kullanımları şunları içerir:
1. Varlıkların yeri
Temel düzeyde GIS (CBS), kuruluşunuzun tüm varlıklarının konumunu görselleştirmek için kullanışlıdır. Tüm varlıklarınızın bir haritasını görüntüleyebilir ve hatta tüm ayrıntıların açıkça görülebildiğinden emin olmak için bu haritayı birden fazla ekranda görüntüleyebilirsiniz. Varlık konumuyla ilgili doğru, okunması kolay bilgilere erişim, operatörlerin işlerini kolaylaştırır ve rota planlamasına ve varlık konumuyla ilgili diğer görevlere yardımcı olur.
2. Sistem durumunun görselleştirilmesi
GIS ve SCADA ayrıca sisteminizin durumunu görselleştirmeyi ve izlemeyi kolaylaştırır. zenon, ekipmanınızın durumunu gerçek zamanlı olarak gösteren, otomatik topolojik renklendirmeyle tamamlanmış net bir görselleştirme sağlar. Zenon ile güvenilir, emniyetli çalışma için hayati önem taşıyan çok çeşitli faktörleri izleyebilirsiniz.
zenon ayrıca sisteminizi görselleştirmeyi kolaylaştıran çeşitli araçlara da sahiptir. Örneğin Worldview, tablonun tamamını görüntülemenize ve değişen ayrıntı düzeylerini görüntülemenize olanak tanır.
3. Arıza yeri
zenon aynı zamanda hataların tespit edilmesini ve görselleştirilmesini de kolaylaştırır. Bir hata oluşursa bir uyarı alırsınız. GIS verilerini kullanarak arızanın yerini görselleştirebilirsiniz, bu da arızayı daha hızlı tespit etmenize ve düzeltmenize yardımcı olabilir. Bu görselleştirme, birden fazla arıza meydana gelmesi durumunda, bunun nedeni hakkında ipuçları verebilecek olan kalıpları ortaya çıkarmanıza yardımcı olabilir. Ayrıca zaman içinde arızaların konumlarını da analiz edebilirsiniz; bu, sorunların neden tekrar tekrar meydana geldiğini belirlemenize yardımcı olabilir.
4. Uzaktan sistem kontrolü
Trafo merkezlerinin, üretim ekipmanının ve diğer varlıkların konumunu görselleştirebilmek, uzaktan sistem kontrolüne de yardımcı olabilir. GIS ve SCADA sistemlerinde coğrafi bilgilerin araştırılması, operatörlerin mevcut tüm varlıkların nerede bulunduğunu görmelerini kolaylaştırabilir ve bu da onların nasıl yönetileceği konusunda daha iyi kararlar almalarına yardımcı olabilir.
GIS'i SCADA ile birleştirmek, iki teknolojinin özelliklerini entegre etmenize olanak tanıyarak her ikisini de daha kullanışlı hale getirir. Modern SCADA çözümleri ile GIS'in entegrasyonu her zamankinden daha kolaydır ve tam gelişmiş bir dağıtım yönetim sistemi (ADMS) gerektirmez.
örneğin zenon Energy Edition yerleşik bir GIS modülü içerebilir. Bu modül, enerji hatları ve trafo merkezleri gibi coğrafi konumlarıyla ilişkili her türlü varlığı bir GIS harita katmanında görüntüleyebilir. SCADA sisteminden alınan proses verileri, varlıkların durumunu gösterecek şekilde gerçek zamanlı olarak gösterilir. GIS görünümü, zenon'daki Dünya Görünümü ekranı olarak adlandırılan Tek Hat Diyagramı gibi ızgaranın şematik görünümüyle tamamlanır. Bir olay meydana geldiğinde tesis operatörü, sorunu araştırmak için esnek bir şekilde şematik görünüme geçebilir ve ilgili varlıkla ilgili herhangi bir düzeyde ayrıntıya inebilir.
Worldview, büyük miktarda bilgi nedeniyle monitörde tek ekran olarak gösterilemeyen süreç ekranlarının görüntülenmesini kolaylaştırır. Bu genellikle daha büyük bir şalt sahasının, trafo merkezinin, dağıtım şebekesinin ve diğer hizmet ağı türlerinin tek hat diyagramında görülen durumdur. Worldview'i kullanarak ekranlarda gezinmek için yakınlaştırmayı, atlama nesnelerini ve farklı bölümleri kullanabilirsiniz. Dağınıklığı giderme işleviyle, çeşitli yakınlaştırma düzeylerinde farklı ayrıntı derecelerini görüntüleyebilirsiniz. Worldview dokunma, çoklu dokunma ve fareyle uyumludur. Bu özellikler, süreç verilerinizi keşfetme konusunda size daha fazla esneklik sağlar ve mekansal GIS görünümünü birleştirerek bilinçli bir karar vermek için ihtiyacınız olan tüm bilgileri sağlar.
Otomatik Çizgi (Bara-Boru-Kablo vb.) Renklendirme (ALC), SCADA verilerini mekansal bir GIS ekranında kullanmak için başka bir yararlı işlevdir. Bu fonksiyon, tek tek bileşenlerin elektriksel durumunu belirlemek için şebekenin kaynak (santal vb.), şalter/kesici/vana, bağlantılar vb. topolojik yapısına dayalı bilgiler sağlar. Zenon ile topolojik GRID etrafındaki hizmetleri kullanmak için entegre, standartlaştırılmış bir araca sahip olursunuz. Örneğin yazılım, GRID topolojisini hesaplar ve öğeleri mevcut durumlarına göre otomatik olarak renklendirir. Bu renklendirme, örneğin hangi ekipmana güç verildiğini, hangi ekipmana güç verilmediğini, topraklandığını, çevrimdışı olduğunu ve daha fazlasını görmeyi kolaylaştırır. Bunu herhangi bir ek programlama veya komut dosyası çalışmasına gerek kalmadan başarabilirsiniz.
Haritalara hem çevrimiçi hem de çevrimdışı erişme
Zenon ile çevrimiçi olsanız da olmasanız da haritalara erişebilirsiniz. Bazı ağ kontrol sistemlerinin internet erişimi yoktur ve bu nedenle çevrimiçi haritaları kullanamaz. Ancak yerel harita verileriyle çalışmanın birkaç alternatifi vardır:
İnternet bağlantısı mevcut olduğunda çevrimiçi harita görüntülendiğinde, bilgiler yerel bir önbellekte saklanır. Harita kaydedildikten sonra çevrimdışı olduğunuzda bile kullanılabilir.
Bazı ağ operatörleri, herkesin erişebileceği haritalar yerine kendi harita verilerini de kullanır. COPA-DATA, çeşitli formatlardaki haritaları zenon tarafından desteklenen OpenStreetMap (OSM) formatına dönüştüren bir dönüştürücü geliştirdi.
Daha verimli süreçler
Birçok kuruluş ayrı GIS ve SCADA sistemlerine sahiptir. Bu iki sistem ayrı olduğunda, genellikle aynı verileri her sistemde bir kez olmak üzere iki kez girmeniz gerekir. İki sistemi veri paylaşacak şekilde birleştirmek, veri giriş süreçlerinizi çok daha verimli hale getirir. Ayrıca GIS ve SCADA verileriniz arasındaki tutarsızlıkları önlemenize de yardımcı olabilir. Zenon gibi platformların sağladığı otomatikleştirilmiş işlevler de önemli miktarda zaman kazanmanıza yardımcı olabilir.
SCADA ile CBS Entegrasyonu
Zenon'da bir GIS görünümü, tıpkı ek bir ekran öğesi gibi, herhangi bir ekrana serbestçe eklenebilir. Boyut, konum ve görünürlük yapılandırılabilir. Bu nedenle, maksimum genel bakış için bir yandan tam formatlı GIS görünümü olarak bir ekran hazırlanabilir. Öte yandan, bir CBS elemanı navigasyon alanı olarak kullanılmak üzere ekrana yan olarak yerleştirilebilirken, haritada seçilen elemana ilişkin detaylar ortada görüntülenir. zenon, hem basit bir çoklu monitör düzenlemesi kurulumunu hem de ekranların bir arada var olabileceği ve etkileşimde bulunabileceği, yan yana yerleştirilen monitörlerde görüntülenebileceği bir GIS ve SCADA düzenlemesini destekler.
Katman katman GIS
CBS içeriğini oluşturmak oldukça basittir ve ekstra bilgi gerektirmez. Zenon'daki GIS ekranı katmanlar halinde çalışır. Birincil katman, CBS görünümünüzde kullanmak istediğiniz harita malzemesini temsil eder. Bu, Google, Bing, OpenStreetMap veya Baidu gibi bir harita sağlayıcı seçilerek yapılandırılır. Bu aynı zamanda normal, arazi veya uydu haritaları gibi kullanılan harita stiline de karar vermenizi sağlar.
Ağınızı ve proses ekipmanınızı gösteren nesneler, grafiksel GIS görünümünde art arda üst üste bindirilen özel katmanlar halinde düzenlenir. Her katman özel bir çizgi, alan ve işaretçi düzenlemesi içerebilir. Coğrafi koordinatlar hassas bir şekilde ayarlanabilir. Zenon'daki GIS editörü aynı zamanda KML tabanlı dosyalardan nesnelerin içe aktarılmasına da olanak tanır. "Anahtar Deliği İşaretleme Dili" olarak adlandırılan, Açık Jeo-uzaysal Konsorsiyum tarafından standartlaştırılan, jeo-uzaysal özellikleri tanımlayan bir formattır.
Gelişmiş durumsal farkındalık için daha iyi görselleştirme
Tek nesnelerin görünürlüğü, aynı zamanda tüm katmanın görünürlüğü de kontrol edilebilir. Nesnelerin renklendirilmesi topolojik renklendirmeye veya SCADA değişkenlerinin sınır değerlerine bağlanabilir. Her nesne için, SCADA uygulamasının her türlü fonksiyonunu içerecek şekilde bir içerik menüsü yapılandırılabilir. Bu, örneğin ilgili alarm listelerini açmak, ayrıntılı süreç ekranlarına geçmek veya ekipmanla ilgili raporlar oluşturmak ve görüntülemek için kullanılabilir. İşaretleyicilerin konumu ve görünümü, SCADA uygulaması sayesinde dinamik olarak güncellenebilir; bu, mobil varlıkların konumunu gösteren veya doğrudan GIS görünümünde bir ağ arızası konumu gibi belirli olayları gösteren güçlü bir özelliktir.
Zenon'daki GIS görünümlerinin mühendislik konfigürasyonu, tüm ayarları, coğrafi özellikleri ve kesin koordinatları içeren açık bir XML formatına dayanmaktadır. Özel araçlar, yapılandırma sırasında GIS görünümlerinin otomatik olarak oluşturulmasını, uyarlanmasını ve genişletilmesini sağlar.
GIS ve SCADA'yı şimdi birleştirin
Coğrafi bilgilerinizden ve SCADA verilerinizden en iyi şekilde yararlanmak için doğru araçlara sahip olmanız gerekir. COPA-DATA'nın zenon Energy Edition'ı, SCADA, GIS, insan-makine arayüzü (HMI), dağıtım yönetim sistemi (DMS) ve diğer yetenekleri sağlayan entegre bir yazılım platformudur. Şirket içinde oluşturulan bir dizi sürücü ve iletişim protokolüyle desteklenir ve sezgisel görselleştirme ve kontrol sunar.
COPA-DATA, 30 yılı aşkın deneyime sahiptir ve ihtiyaç duyduğunuz mantık, algoritma ve yeteneklere sahip olduğundan emin olmak için zenon yazılımını sürekli olarak günceller. Zenon ile GIS ve SCADA entegrasyonu hakkında daha fazla bilgi edinmek için bugün bizimle iletişime geçin.
