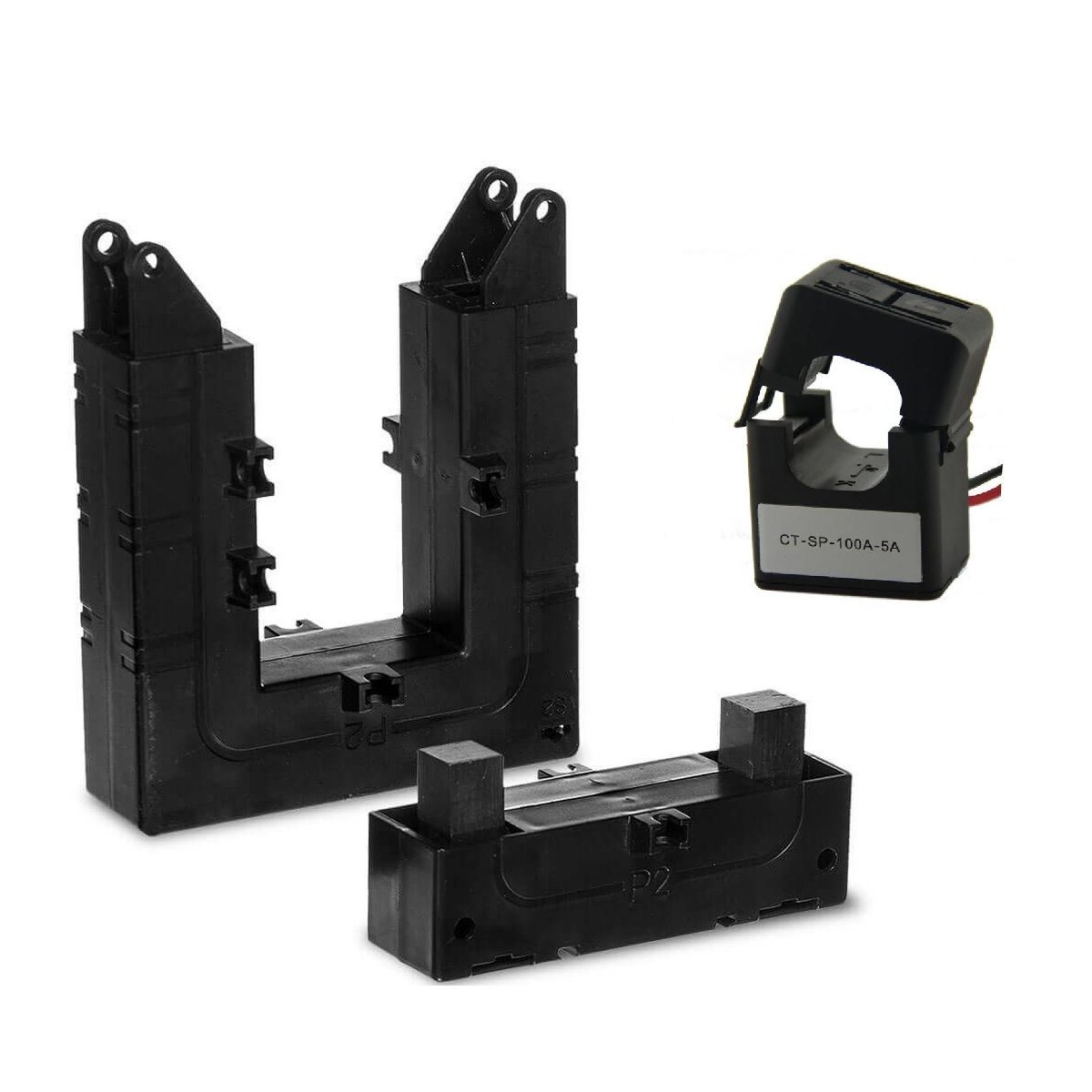

Ayrılabilir Gövdeli Akım Trafosu

Enerji İzleme ve Elektriksel Ölçüm Uygulamaları İçin Pratik ve Güvenilir Çözüm

Ayrılabilir gövdeli akım trafoları (Split-Core Current Transformer - Split-Core CT), mevcut enerji sistemlerinde kablo veya bara bağlantısını sökmeye gerek kalmadan elektrik akımının güvenli ve hassas bir şekilde ölçülmesini sağlayan akım trafolarıdır.

Açılabilir gövde yapısı sayesinde mevcut tesisat üzerine kolayca monte edilebilir. Bu özellik, özellikle mevcut elektrik panolarının sonradan ölçüm ve enerji izleme sistemlerine dahil edilmesi gereken uygulamalarda önemli bir montaj avantajı sağlar.

Kompakt tasarımı, kolay montajı ve farklı akım ölçüm kapasiteleri sayesinde ayrılabilir gövdeli akım trafoları; enerji izleme, güç ölçümü, enerji analizörleri, sayaç sistemleri, otomasyon ve SCADA uygulamalarında yaygın olarak kullanılmaktadır.

Öne Çıkan Özellikler

• Ayrılabilir / açılabilir gövde sayesinde kolay montaj
• Mevcut kablo veya baranın sökülmesine gerek duyulmadan montaj imkânı
• Hassas ve güvenilir akım ölçümü
• Farklı primer akım değerlerine uygun modeller
• Kompakt ve dayanıklı gövde yapısı
• Elektrik panolarında kolay uygulama
• Enerji analizörleri ve güç ölçüm cihazlarıyla uyumlu kullanım
• Enerji izleme ve SCADA sistemlerine kolay entegrasyon
• Endüstriyel tesisler ve ticari yapılarda kullanıma uygun yapı

Çalışma Prensibi

Ayrılabilir gövdeli akım trafosu, üzerinden akım geçen iletkenin oluşturduğu manyetik alanı algılayarak primer akımla orantılı bir sekonder akım sinyali üretir.

Bu sekonder çıkış, enerji analizörü, multimetre, güç ölçer, PLC, RTU veya SCADA sistemi gibi ölçüm ve otomasyon ekipmanlarına aktarılabilir. Sekonder 1A, 5A veya siparişe özel mA, mV çıkışlı olabilir.

Böylece elektrik sistemindeki akım değerleri sürekli olarak izlenebilir ve buna bağlı olarak aktif güç, reaktif güç, görünür güç ve enerji tüketimi gibi elektriksel parametrelerin takip edilmesine olanak sağlanır.

Kolay ve Hızlı Montaj

Ayrılabilir gövdeli tasarımın en önemli avantajlarından biri, mevcut elektrik tesisatına müdahale ihtiyacını azaltmasıdır.

Kablo veya bara bağlantısını sökmeden akım trafosunun gövdesi açılarak iletkenin çevresine yerleştirilebilir ve tekrar kapatılarak sabitlenebilir.

Bu sayede özellikle:

• Mevcut elektrik panolarının modernizasyonunda,
• Enerji izleme sistemlerinin sonradan kurulmasında,
• Makine ve üretim hatlarının enerji tüketiminin ölçülmesinde,
• Ana dağıtım ve tali dağıtım panolarında,
• Bina ve tesis enerji yönetim sistemlerinde

hızlı ve pratik bir ölçüm çözümü sunar.

Enerji İzleme ve SCADA Sistemleri

Ayrılabilir gövdeli akım trafoları, enerji yönetim sistemlerinin ve SCADA uygulamalarının önemli ölçüm elemanlarından biridir.

Akım bilgisi enerji analizörleri veya ölçüm cihazları üzerinden toplanarak merkezi bir SCADA sistemine aktarılabilir. Böylece farklı pano, makine ve üretim ekipmanlarının enerji tüketimleri ayrı ayrı izlenebilir.

Bu yapı sayesinde işletmeler;

• Anlık enerji tüketimini izleyebilir,
• Ekipman bazında enerji tüketimini takip edebilir,
• Yük değişimlerini analiz edebilir,
• Enerji tüketim trendlerini inceleyebilir,
• Aşırı yük durumlarını tespit edebilir,
• Enerji maliyetlerinin kontrolüne yönelik çalışmalar yapabilir.

Kullanım Alanları

Ayrılabilir gövdeli akım trafoları başlıca aşağıdaki uygulamalarda kullanılmaktadır:

· Enerji İzleme Sistemleri

Elektrik tüketiminin pano, makine veya ekipman bazında ölçülmesi.

· SCADA ve Otomasyon Sistemleri

Elektriksel akım bilgilerinin merkezi otomasyon sistemlerine aktarılması.

· Enerji Analizörleri

Akım ve buna bağlı elektriksel parametrelerin hassas şekilde ölçülmesi.

· Elektrik Dağıtım Panoları

Ana dağıtım ve tali dağıtım hatlarının izlenmesi.

· Fabrika ve Endüstriyel Tesisler

Üretim makinelerinin ve proses ekipmanlarının enerji tüketiminin takip edilmesi.

· Ticari Binalar ve Enerji Yönetimi

Bina içerisindeki farklı elektrik yüklerinin ayrı ayrı izlenmesi.

· Makine ve Üretim Hatları

Makine bazında enerji tüketiminin belirlenmesi ve enerji verimliliği çalışmalarının desteklenmesi.

Teknik Seçenekler

Uygulamaya göre ayrılabilir gövdeli akım trafoları farklı teknik özelliklerde seçilebilir:

SGE Mühendislik Güvencesi

SGE Mühendislik olarak, enerji izleme ve elektriksel ölçüm uygulamalarınız için uygulamaya uygun ayrılabilir gövdeli akım trafosu seçimi konusunda teknik destek sağlıyoruz.

Kablo veya bara ölçüsü, ölçülecek maksimum akım, sekonder çıkış, ölçüm doğruluğu ve kullanılacak enerji analizörü veya otomasyon sistemi gibi kriterler değerlendirilerek uygun akım trafosu seçilebilir.

Mevcut sisteminize uygun akım trafosu seçimi için teknik ekibimizle iletişime geçebilirsiniz.
