IEC61000-4-30-Edition 3, ClassA Sertifikalı Enerji Kalite Analizörü, 3 YIL GARANTİ

Enerji kalitesi ile ilgili tüm parametrelerin ölçümü ve kaydı, üstelik neredeyse sınırsız hafıza ile yıllarca kayıt özelliği ve IP54 kasa ile sahada ve zorlu koşullarda ölçüm yapmak isteyen işletme mühendisleri ve danışman firmalar için ideal çözüm

Ürüne Genel Bakış

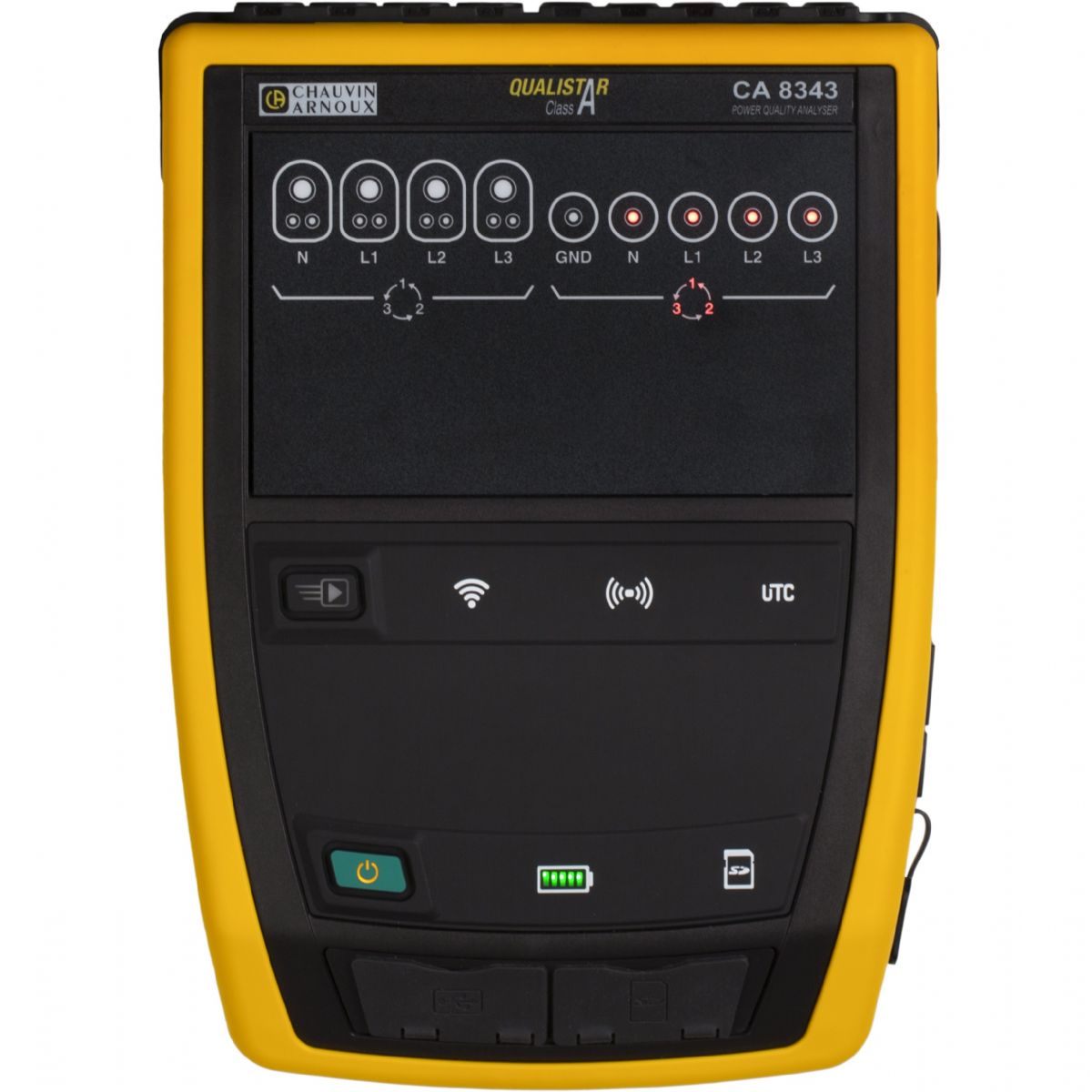

CA 8343, Chauvin Arnoux Qualistar ailesinin Class A sınıfındaki ekransız taşınabilir enerji kalitesi analizörüdür. IEC 61000-4-30 Ed. 3 Class A (Amendment 1, 2021) gereklerine uygun, IEC 62586 ile uyumlu ölçüm yapar. CA 8345 ile aynı ölçüm çekirdeğini kullanır, ekranı yoktur ve daha uygun maliyetli bir Class A seçeneği olarak konumlanır.

Ekran yerine cihazın üzerindeki LED'lerle güvenlik ve çalışma durumu izlenir. Ölçümler akıllı telefon, tablet veya bilgisayar tarayıcısından VNC ile uzaktan görüntülenir ve tüm ayarlar yapılır. Böylece kullanıcı pano önünde durmak zorunda kalmaz, kişisel koruyucu donanım ihtiyacı da azalır.

4 gerilim ve 4 akım kanalı, CAT IV 1.000 V güvenlik sınıfı ve IP54 koruma ile sahaya uygundur. Kampanya sonuçları cihaz üzerinde otomatik EN 50160 ve IEC 62749 analizine sokulabilir.

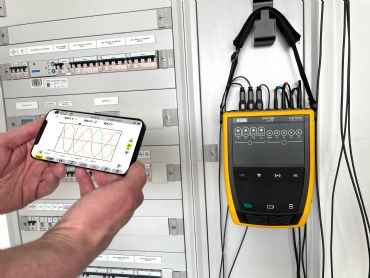

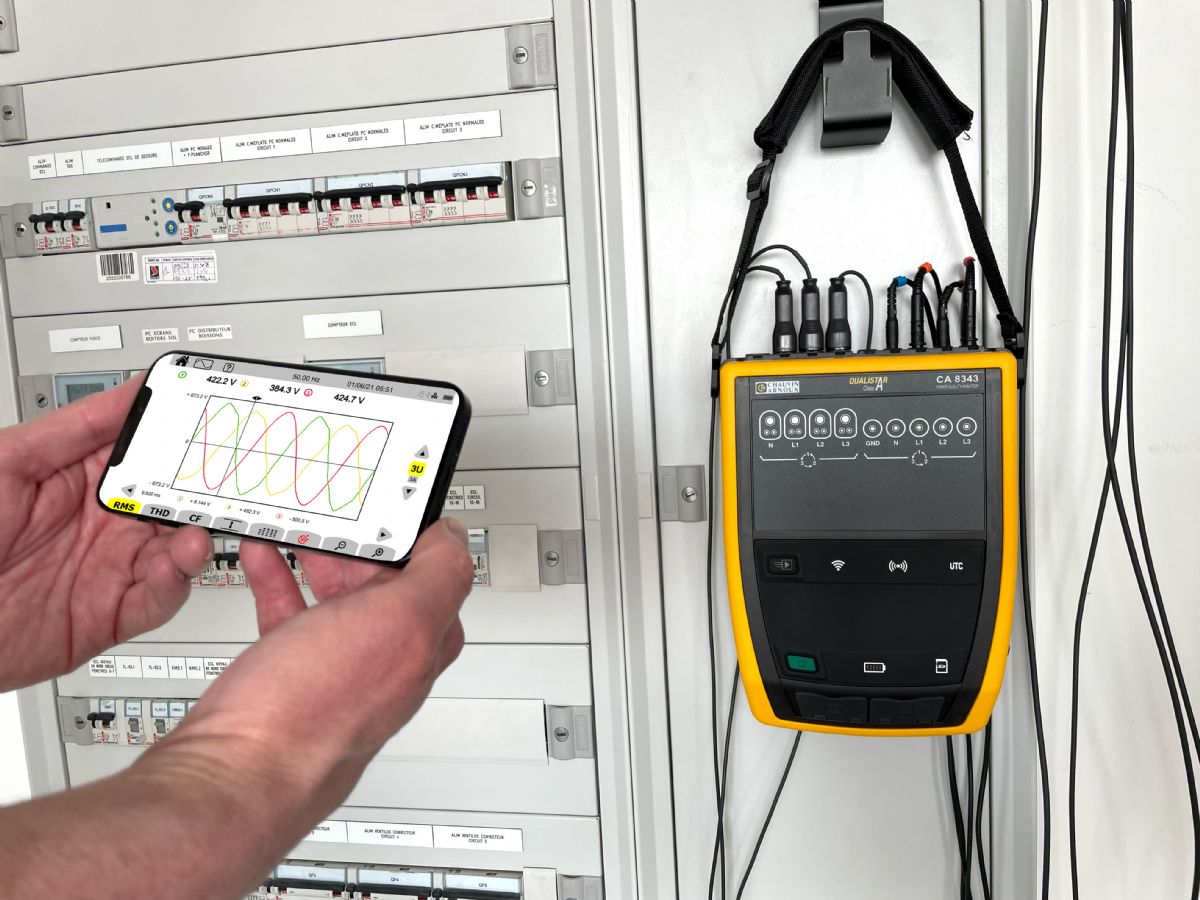

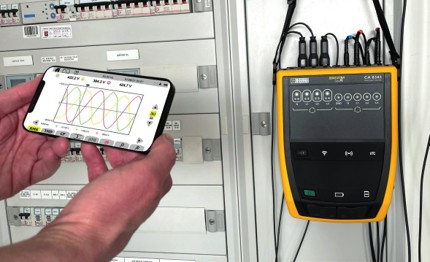

Pano önünde telefondan uzaktan izleme

Öne Çıkan Özellikler

• IEC 61000-4-30 Ed. 3 Class A: IEC 62586 ile uyumlu. Class A için zaman senkronizasyonu GPS modunda yapılır.
• Ekransız tasarım, uzaktan arayüz: Telefon, tablet veya PC tarayıcısından gerçek zamanlı ölçüm ve tüm ayarlara erişim. Pano önünde durma zorunluluğu azalır.

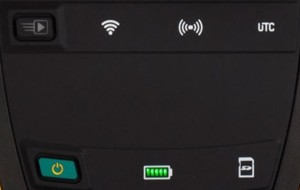

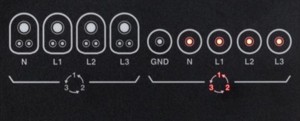

• Bilgi LED paneli: Gerilim ve akım varlığı, faz sırası, UTC senkronizasyonu, Wi-Fi durumu, SD kart ve batarya göstergeleri; QuickStart kayıt tuşu.

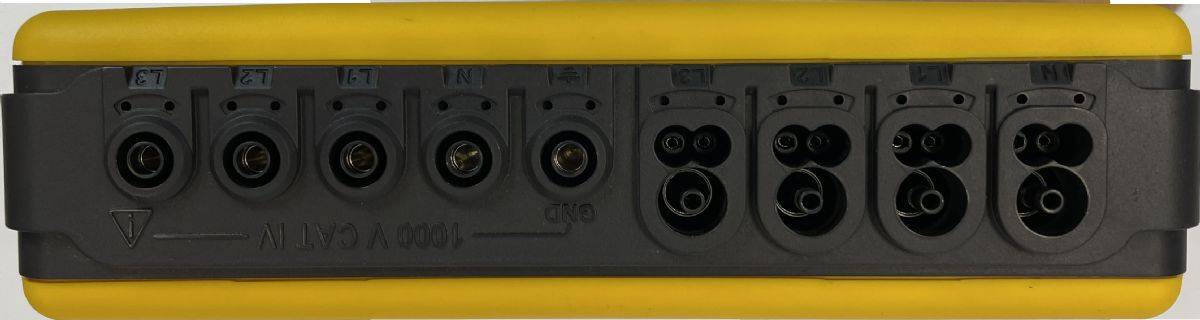

• CAT IV 1.000 V, IP54: 4 gerilim ve 4 akım kanalı, 5 V - 1.000 V AC/DC gerilim ölçümü.

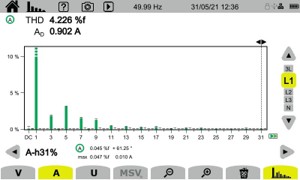

• 63. harmoniğe kadar analiz: DC'den 63. mertebeye harmonik, 62. mertebeye ara harmonik; MSV tespiti.
• Flicker, dip, swell ve geçici olaylar: Pst/Plt (IEC 61000-4-15), 2,5 µs üzerindeki geçici olaylar.
• Inrush kaydı: Yarım periyot RMS ile 30 dakikaya kadar, dalga şekliyle 10 dakikaya kadar.
• Güç ve enerji: P, N, S, Q1 ve D; enerji tarifeleri ve yerel para birimiyle maliyet hesabı.
• Motor ölçümleri: Konvertörlü veya konvertörsüz motorlarda elektriksel ve mekanik performans.
• EN 50160 ve IEC 62749 izleme: Cihaz üzerinde veya PAT3 ile otomatik analiz.
• Geniş haberleşme: USB, Ethernet, Wi-Fi (erişim noktası veya sunucu), e-posta alarmı, SCPI komutları, JSON veri.
• 16 GB SD kart ile teslim: Kayıtlar SD karta alınır, çıkarılabilir veya USB belleğe kopyalanır.

Uzaktan Kullanım: Ekransız Ama Eksiksiz

CA 8343, ekran yerine web sunucusu üzerinden çalışır. Cihaza Wi-Fi veya Ethernet ile bağlanıp bir tarayıcıdan (Chrome, Edge, Firefox vb.) VNC arayüzünü açarsınız. Aynı arayüz Windows, Android veya iOS cihazlarda çalışır. Cihazın tüm ölçüm modlarına ve ayarlara bu arayüzden ulaşılır.

• Güvenli çalışma: Elektrik panosundan uzakta durarak ölçüm yapabilir ve ayar değiştirebilirsiniz.
• Konfor: Danışma ve konfigürasyon sırasında gereken koruyucu donanım miktarı azalır.
• Durum LED'leri: Cihazın üzerindeki LED'ler 4 gerilim ve 4 akım varlığını, gerilim ve akım faz sırasını, UTC senkronizasyonunu, Wi-Fi erişim noktası ve ağ durumunu, SD kart varlığını ve batarya şarjını gösterir. QuickStart tuşu ile tek dokunuşla kayıt başlatılır.

Ölçüm ve Analiz Modları

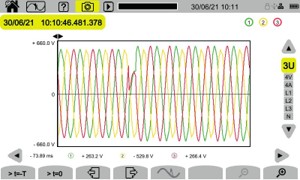

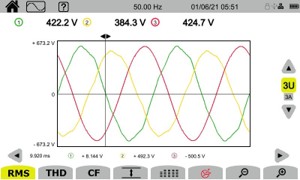

• Dalga şekli: RMS (200 ms veya 1 s), periyot başına 512 örnek, 10 periyoda kadar zoom, ters bağlı akım sensörünü yazılımdan ters çevirme.
• Harmonik: IEC 61000-4-7'ye göre DC'den 63. mertebeye harmonik, 62. mertebeye ara harmonik. MSV tespiti.

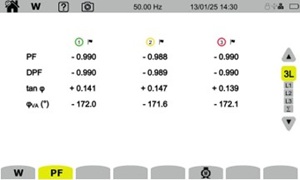

• Güç: P, N, S, Q1, D; PF, DPF (cos φ) ve tan φ.

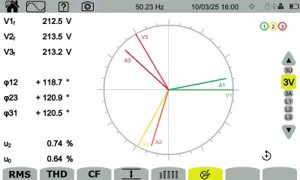

• Vektör diyagramı: Bağlantının doğruluğunu görsel olarak kontrol etmenizi sağlar.

Enerji ve Verimlilik

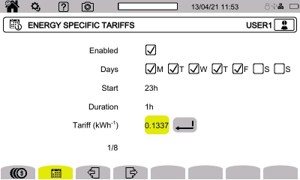

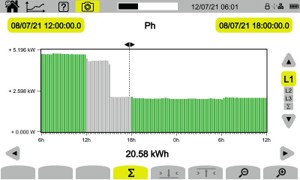

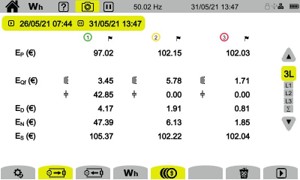

Enerji modunda EP, EPdc, EN, EQ1, ED ve ES değerleri izlenir. Birim olarak Wh, J, TPU veya toe seçilir, tarife aralıkları tanımlanır ve tüketim yerel para birimiyle gösterilir. EN ISO 50001 kapsamındaki ölçüm kampanyaları ve EN 16247-3 endüstriyel enerji etütleri için uygundur.

Kayıt, Alarm ve Olay Yakalama

• Trend kaydı: 200 ms ile 2 saat arası örnekleme adımı, 4 ayar.

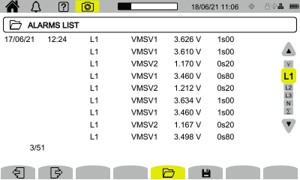

• Alarmlar: Kullanıcı profili başına 40 alarm, toplam 20.000 alarm kaydı, istenirse e-posta bildirimi.
• Geçici olaylar: 10 periyot kayıt, tetik öncesi 1-3 periyot, 512 örnek/periyot, 2,5 µs üzeri.

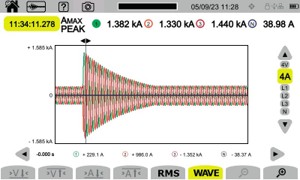

• Inrush: Yarım periyot RMS ile 30 dakikaya kadar, dalga şekli ile 10 dakikaya kadar. 100 ms tetik öncesi.

CA 8343'te surge modu bulunmaz. 12 kV'a kadar 500 ns surge yakalama gerekiyorsa CA 8345 değerlendirilmelidir.

Motor Ölçümleri

Motor fonksiyonu, frekans konvertörlü veya konvertörsüz motorlarda mekanik güç, verim, devir ve tork değerlerini ek mekanik sensör olmadan hesaplar. Plaka bilgileri girilir, ölçüm gerçek zamanlı yapılır.

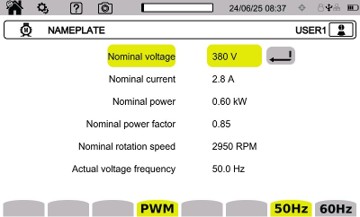

Motor plaka bilgileri girişi

EN 50160 ve IEC 62749 İzleme

Gerilim kalitesi kampanyaları için izleme modu vardır. Konfigürasyon PAT3 yazılımıyla veya doğrudan cihazdan yapılır. Hazır şablonlar yazma korumalıdır, çoğaltılıp değiştirilebilir. Kampanya sonunda cihaz üzerinde otomatik analiz yapılır, standarda göre kutucuklar ve ayrıntılı olay listesi sunulur.

Haberleşme ve Yazılım

• USB: Tip B ile PC bağlantısı, veri aktarımı ve ayar; Tip A ile güncelleme ve SD karttan USB belleğe kopyalama.
• Ethernet ve Wi-Fi: DHCP veya sabit IP; Wi-Fi doğrudan (erişim noktası) veya sunucu üzerinden.
• E-posta: Alarm durumunda bildirim.
• DataViewSync (IRD): Tek bir izinli giden IP adresiyle ölçümleri uzaktan aktarma.
• SCPI ve JSON: Tüm cihaz fonksiyonları için SCPI komutları; kayıtlar JSON biçiminde.

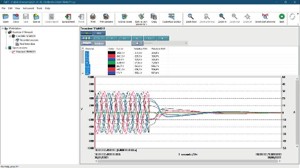

PAT3 yazılımı konfigürasyon, gerçek zamanlı izleme, kayıtlı verilerin işlenmesi, EN 50160 ve IEC/TS 62749 otomatik analizi, ekran görüntüsü aktarımı ve Excel/CSV dışa aktarımı sağlar.

PAT3 yazılımı

Siber güvenlik: Üretici, cihazın en güncel yazılım sürümünün internete bağlı telsiz ekipmanlar için IEC/EN 18031-1:2024 (RED Direktifi) gereklerine uyumunu belirtmektedir.

Akım Sensörleri ve Aksesuarlar

• AC akım sensörleri: 5 mA ile 10.000 A arasında, otomatik tanıma.
• DC akım sensörleri: 100 mA ile 5.000 A arasında.
• Güç beslemesi: Dahili Li-ion batarya. Kılavuza göre tam şarjda ekran açıkken yaklaşık 6 saat, ekran kapalıyken yaklaşık 10 saat çalışır. PA40W-2 ile uzun süreli kullanım, PA32ER ile banana uçlarla 1.000 V AC/DC şebekeden besleme yapılır.
• Ek donanım: ESSAILEC kutusu, taşıma çantası ve diğer aksesuarlar ayrı sipariş edilir. Reeling Box ve manyetik askı standart teslimata dahil değildir.

Kullanım Alanları

• Bakım ve arıza analizi: Güç faktörü etütleri, yük dengeleme, nötr iletkeninin aşırı ısınması, kondansatör grubu boyutlandırma, transformatör analizi, yük kalkış ölçümleri, şalt cihazı arızaları, kesici ve kaçak akım rölesi atmaları, flicker izleme.
• Fotovoltaik tesisler: Fotovoltaik tesislerde ölçümler.
• Enerji verimliliği: Tüketim kontrolü, trafo merkezi sayaç doğrulaması, EN ISO 50001 ve EN 16247-3 ölçüm kampanyaları.
• Gerilim kalitesi uygunluğu: EN 50160 ve IEC 62749'a göre kampanya ve rapor üretimi.
• Hedef sektörler: Ağır sanayi ve proses sanayi, tarım, kimya, otel gibi büyük bina işletmeleri, enerji üreticileri, denetim firmaları ve elektrik taahhüt firmaları.

Teknik Özellikler

Ölçüm ve doğruluk

Kayıt ve bellek

Haberleşme ve arayüz

Mekanik ve çevre

Teslimat İçeriği ve Sipariş Bilgisi

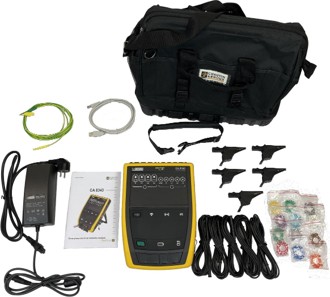

Standart teslimat içeriği:

• Güvenlik bilgi formu, doğrulama sertifikası, çıkarılabilir el askısı, işaret halkaları seti
• USB A/B kablo (1,80 m), çok dilli hızlı başlangıç kılavuzu
• 5 adet banana kablo ve timsah klips seti (2 mm banana - timsah klips)
• SD hafıza kartı, taşıma çantası

Model ve sipariş kodları

Başlıca aksesuarlar ve yedek parçalar

Akım sensörleri (MN93, MN93A, MINI94, MiniFlex MA194, AmpFlex A193, C193, E94, J93, PAC 93 vb.) ayrı sipariş edilir. Uygulamanıza uygun sensör seçimi ve güncel kodlar için SGE Mühendislik ile iletişime geçin.

CA 8345 teslimat seti

Ürün ile Birlikte Verilenler

• CA 8343 Portatif Enerji Kalitesi Analizörü : 1 adet
• Akım probu seti : 4 adet (Seçilen model)
• 3 mt lik gerilim ölçüm kabloları : 5 adet
• Krokodil : 5 adet
• Manyetik pano tutucu askı aparatı
• 16 Gbyte hafıza kartı
• Pil şarj adaptörü : 1 adet
• PC yazılımı : 1 adet
• USB kablosu : 1 adet
• Fabrika kalibrasyon sertifikası : 1 adet
• Kablo işaretleme boncukları : 1 set
• Taşıma çantası : 1 adet
• Kullanım kılavuzu CD'si : 1 adet

• Sıkça Sorulan Sorular


  CA 8343 Class A mıdır?	Evet. Üretici cihazın IEC 61000-4-30 Ed. 3, Amendment 1 (2021) Class A gereklerine uygun olduğunu belirtir. Class A'yı garanti etmek için zaman senkronizasyonu GPS modunda yapılmalıdır; cihaz en az bir kez GPS uydularını görmelidir.
  Ekran yok, nasıl kullanıyorum?	Cihaz Wi-Fi veya Ethernet ile bağlanır. Telefon, tablet veya bilgisayardan tarayıcıyla VNC arayüzünü açarsınız. Ölçümlerin görüntülenmesi ve tüm ayarlar bu arayüzden yapılır. LED'ler bağlantı, faz sırası, SD kart ve batarya durumunu gösterir.
  CA 8343 ile CA 8345 arasındaki fark nedir?	CA 8345'te 7" dokunmatik ekran vardır, CA 8343'te yoktur. CA 8345 127. harmoniğe, CA 8343 63. harmoniğe kadar ölçer. Surge modu, Reeling Box ve manyetik askı CA 8343'te yoktur. Diğer ölçüm fonksiyonları ortaktır.
  Batarya ne kadar dayanır?	Kılavuza göre tam şarjda ekran açıkken yaklaşık 6 saat, ekran kapalıyken yaklaşık 10 saat. Uzun kayıtlarda PA40W-2 veya PA32ER ile şebekeden beslenir.
  SD karta ne kadar kayıt sığar?	Teslimattaki 16 GB kartta, kılavuza göre tüm parametrelerle 3 s örnekleme periyodunda yaklaşık 40 gün trend kaydı yapılabilir. EN 50160 parametreleri için 3 s örneklemede 45 güne kadar kayıt mümkündür.
  Hangi akım sensörleri kullanılır?	Qualistar sensör ailesiyle uyumludur; AC 5 mA - 10.000 A, DC 100 mA - 5.000 A. Sensör otomatik tanınır. Akım sensörleri ayrıca sipariş edilir.
  EN 50160 raporu alınabilir mi?	Evet. Kampanya PAT3 veya cihazdan ayarlanır, analiz cihazda otomatik yapılır. PAT3 ile EN 50160 ve IEC/TS 62749 raporu hazırlanır.
  Garanti süresi nedir?	Üretici garantisi 3 yıldır.
  Analizörün Montajını Yaptıktan Sonra Hangi Ayarları Yapmalıyım?	Eğer x/5A akım sensörü (MN93A) ile ölçüm yapıyorsanız, sekonderden ölçüm yaptığınız akım trafosunun sekonder ve primer değerlerini girmelisiniz. Eğer gerilim trafosunun sekonderinden ölçüm yapıyorsanız gerilim trafosunun primer ve sekonder değerlerini ayarlar menüsündeki trafo çevrim oranları sayfasından girmelisiniz. Aksi taktirde ölçümler hatalı olacaktır. Not: ürün takılan akım sensörünün tipini otomatik tanır bunun için bir ayar yapmanıza gerek yoktur.
  Analizörü Bağlandım Gücü Eksi Olarak Gösteriyor, Neden?	Bunun iki sebebi vardır. 1-     Eğer ürün bir elektrik üretim santrali çıkışına bağlanır ise üretim sırasında (şebekeye enerji satma) aktif gücün eksi olması normal bir durumdur. 2-     Faz akım ve gerilim uçları analizöre yanlış bağlanmıştır. Şöyle ki; 1. Fazdan gelen akım sensörü 1. Akım trafosu girişine, yine bu fazdan gelen gerilim ucu V1 girişine bağlanmalıdır. Diğer fazlarda aynı şekilde sırası ile kendi soketlerine bağlanmalıdır. Bu bağlantı doğru yapılmaz ise akım ve gerilim ölçüm referansları arasında faz açısı 90 derecenin üzerine çıkar ve ölçümleriniz tamamen hatalı olur. Bu düzeltildikten sonra hala güç ölçümü yönü hatalı ise; örneğin tüketim olarak (+) olması gerekirken aktif güç, üretim olarak (-) gözüküyor ise ya akım sensörlerinin yönünü ters çevirmelisiniz. Bağlantı yaparken her zaman akım sensörünün üzerindeki ok işaretinin ucu tüketim (yük) yönünü göstermelidir.
  Gerilim Ölçümleri Yanlış, Neden?	Ürünün oranları menüsünden, gerilim trafosu (varsa) oranlarının doğru ayarlandığını kontrol ediniz.
  Akım Ölçümü Hatalı, Neden?	Ürünün çevrim oranları menüsünden, akım trafosu oranlarının doğru ayarlandığını kontrol ediniz.
  Tüm Bağlantılarım Doğru, Güç Eksik veya Fazla Ölçülüyor, Neden?	Üstteki açıklanan kısımları sırası ile kontrol ediniz.
  Ürün Arızalanır ise ne Yapmalıyım	Önceki bizle iletişim kurup onay aldıktan sonra ürünü bize göndermelisiniz. Ürünler 3 yıl garantilidir.
  SGE nin Kendi Teknik Servisi Var mı?	Evet, SGE Mühendislik TSE belgeli teknik servisi bulunmaktadır.
  CA8343 ClassA Analizörünün Şartnamesine İhtiyacım Var	Şartname için, ürün tanıtım sayfasının en üstünde bulunan dokümanlar bölümündeki şartnameyi word dosyası olarak indirebilirsiniz veya aşağıdaki linkten indirebilirsiniz. CA8343  Şartname
