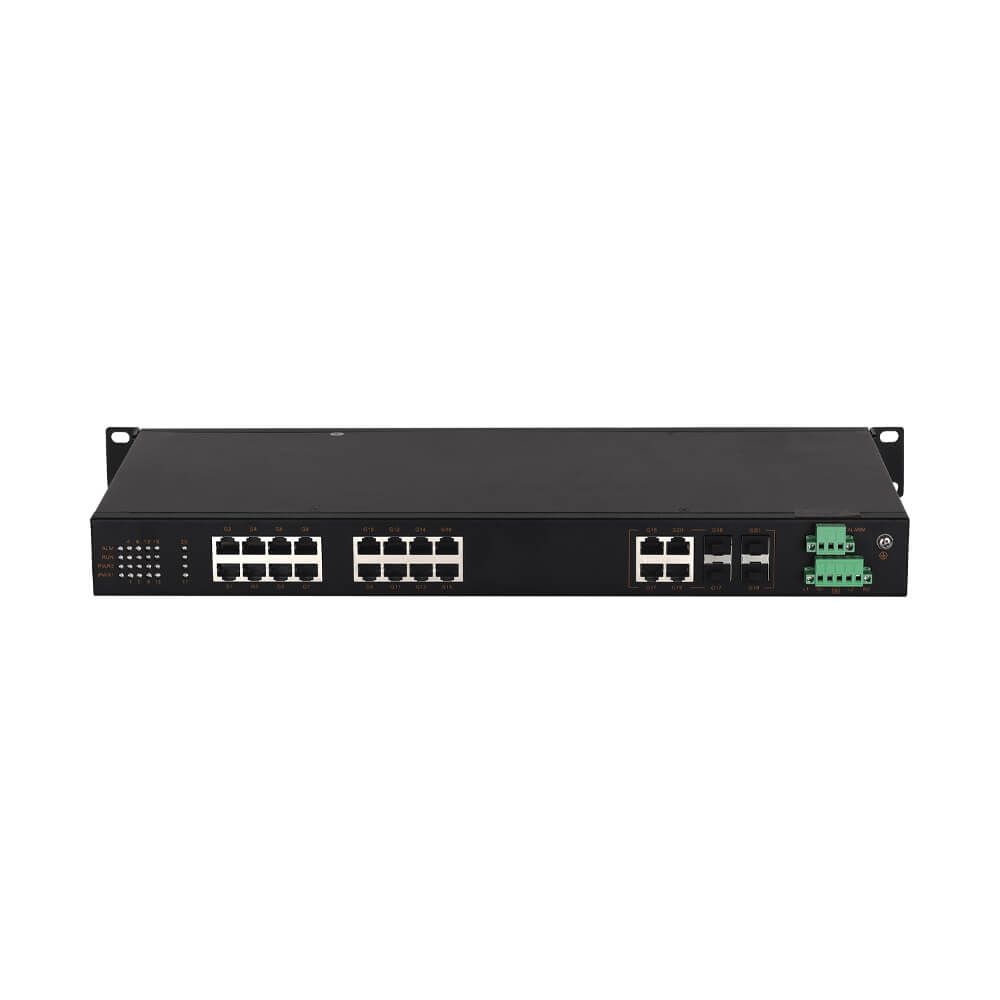

CIEN3020G, 4xG Combo, 16x1G Bakır
20 Portlu, Layer-2, Tam Gigabit, Yönetimsiz, Rack Tipi, Endüstriyel Switch
- 4 × 1G Combo Port, 16 × 10/100/1000Base-T(X) RJ45 Port
- Kombinasyon portu, 10/100/1000Base-T(X) otomatik algılamalı RJ45 portunu veya 1000Base-X SFP portunu destekler
- Bakır portlar full/half duplex ve otomatik MDI/MDI-X'i destekler
- Güç kesintisi için röle çıkışı ve durum LED uyarısı
- Yüksek mukavemetli metal kasa, IP40 dereceli koruma
- -40°C ila +75°C çalışma sıcaklığı aralığı
CIEN3020G-4GC-16GT, zorlu ağ ortamlarında basit, tak ve çalıştır kurulumu için tasarlanmış 20 portlu L2 tam Gigabit yönetimsiz endüstriyel Ethernet switch dir. Bu cihaz, bakır veya fiber arayüzleri destekleyen 4 adet Gigabit combo portu ve her biri otomatik algılama, full/half duplex çalışma ve otomatik MDI/MDI-X algılama özelliklerine sahip 16 adet Gigabit bakır RJ45 portu sunar. Bu, karmaşık endüstriyel sistemler arasında sorunsuz, güvenilir ve yüksek hızlı veri alışverişini sağlar ve gelişen otomasyon ve katma değerli uygulama gereksinimlerini karşılayan güçlü iletişim performansı sunar.
Endüstriyel sınıf bileşenlerle üretilen ve sıkı üretim standartları altında tasarlanan CIEN3020G-4GC-16GT, uzun süreli çalışma kararlılığı için fansız termal tasarıma sahip sağlam bir 19 inç 1U raf tipi metal kasaya sahiptir. -40°C ila +75°C arasındaki geniş bir sıcaklık aralığında güvenilir bir şekilde çalışır ve titreşime, elektriksel gürültüye ve zorlu saha koşullarına dayanmak için yüksek seviyeli endüstriyel koruma içerir. İşlevsellik, sıcaklık dayanımı, güvenlik ve elektromanyetik bağışıklık açısından kapsamlı testlerden geçtikten sonra, bu anahtar endüstriyel otomasyon, entegre enerji sistemleri, akıllı şehirler, akıllı ulaşım, akıllı fabrikalar ve diğer kritik öneme sahip endüstriyel ağ uygulamaları için oldukça uygundur.
|
Product Parameters |
|
|
IEEE Standard |
802.3,802.3u,802.3z,802.3ab |
|
Protocol |
CSMA/CD |
|
Processing Type |
Store and Forward |
|
Backplane bandwidth |
56Gbps |
|
Memory Buffer |
4.1Mbit |
|
MAC address table |
8K |
|
Transfer Rate |
14,880pps for Ethernet Port 148,800pps for Fast Ethernet Port |
|
Jumbo Frame |
10000byte |
|
Gigabit port |
16 * 10/100/1000Base-T+4 *1000Base-LX ports or 20 *10/100/1000Base-T |
|
Copper port parameters |
Physical interface: RJ45 with shielding, IEEE802.3 standard |
|
RJ45 port: 10/100/1000Base-T (Gigabit) supports auto-negotiation function |
|
|
Transmission distance: 100 meters (standard CAT5/CAT5e cable) |
|
|
Fiber port parameters |
Luminous power: >-12dBm (single mode) >-17dBm (multimode) |
|
Receiver sensitivity: <-38dBm (single mode) <-35dBm (multimode) |
|
|
Wavelength: 1310nm (single-mode) 1550nm (single-mode) 850 nm (multi-mode) 1310 nm (multi-mode) |
|
|
Transmission distance: multimode fiber 850nm, 2km; 1310 nm, 2/5km Single-mode fiber 1310nm, 20/40/60km; 1550nm, 20/40/60/80/120km |
|
|
Connector Type: LC |
|
|
Transmission rate: 1.25Gbps (Gigabit) |
|
|
Power parameters |
Input voltage: 220AC/DC (85-264VAC/110-370VDC), complied with the requirements of SELV |
|
Input power consumption: 24W (MAX) |
|
|
Over current Protection: Built-in |
|
|
Mechanical parameters |
Physical Dimensions (W×H×D): 482.6mm×44mm×210mm |
|
Installation method: standard 19' 1U rack type |
|
|
Heat dissipation form: aluminum alloy single rib chassis surface heat dissipation |
|
|
Outlet form: front and rear |
|
|
Case protection: IP40 |
|
|
Working environment |
Working temperature: -40℃~+70℃ |
|
Storage temperature: -40℃~+85℃ |
|
|
Humidity: 5%~95% (non-condensing) |
|
|
EMI |
FCC Part 15 Subpart B Class A, CE EN 55032 Class A, EN 61000-6-4 Class A |
|
EMC standard |
CE EN 55024 Class A, EN61000-6-2 Class A |
|
IEC61000-4-2(ESD),Level4 |
|
|
IEC61000-4-5(Surge),Level4※The network port supports 6KV lightning protection |
|
|
IEC61000-4-4(EFT),Level4 |
|
|
IEC61000-4-3(RS),Level4 |
|
|
IEC61000-4-6(CS),Level4 |
|
|
|
EN61000-4-8, Level 5 |
| Kodu | Model | Açıklama |
|---|---|---|
| CIEN3020G-4GC-16GT-AD220 | CIEN3020G-4GC-16GT-AD220 | CIEN3020G, 4xG Combo, 16xRJ45, Aux=1x230Vac |
| CIEN3020G-4GC-16GT-2AD220 | CIEN3020G-4GC-16GT-2AD220 | CIEN3020G, 4xG Combo, 16xRJ45, Aux=2x230Vac |
