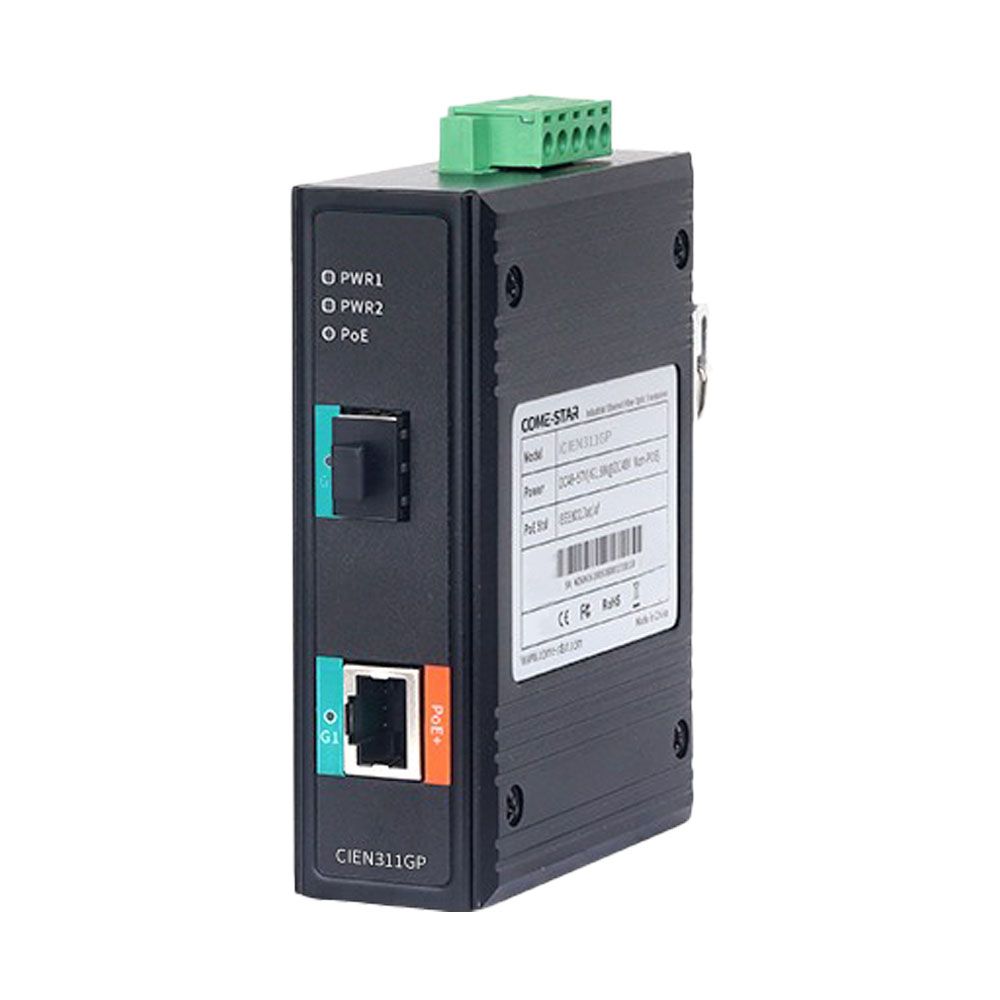

CIEN311GP, Gbit Fiber-Ethernet PoE Dönüştürücü
1xGigabit Fiber - 1xGigabit PoE Bakır Endüstriyel Ethernet Medya Converter
- 1xGigabit fiber portu + 1xGigabit PoE portu; fiber portu SFP yuvası veya 1x9 optik modül olarak mevcuttur
- Optik modül Single mo veya Multi Mode olabilir, tek fiberli/çift fiberli, iletim mesafelerini destekler; elektromanyetik girişime karşı dayanıklıdır; 80 km'ye kadar maksimum menzil
- 10/100/1000M, Half / Full dublex ve MDI/MDI-X otomatik algılama desteği, tak ve çalıştır
- IEEE802.3af/at standartlarına uygun PoE, port başına maksimum 30W PoE çıkış gücü
- Karmaşık EMI ortamlarında istikrarlı çalışma sağlamak için ESD, aşırı gerilim ve EFT koruması
- Alüminyum alaşımlı gövde, verimli ısı dağılımı, IP40 koruma derecesi
- Yedekli ve ters polarite korumalı çift DC48~57V güç girişi
- -40°C ila +75°C arasında çalışır
CIEN311GP serisi, Gigabit PoE DIN raylı endüstriyel Ethernet medya dönüştürücüsüdür. Endüstriyel PoE medya dönüştürücü, hem Ethernet dönüştürmeyi hem de PoE güç kaynağını destekleyerek terminal cihazlarına hem güç hem de uzun mesafeli veri iletimi sağlar. Fiber portu, çeşitli optik modülleri destekler ve elektromanyetik girişime karşı güçlü direnç gösteren fiber iletimi kullanarak 80 km'ye kadar mesafeleri destekler. Ethernet portu, IEEE 802.3af/at standartlarına uygun PoE güç çıkışını destekleyerek, veri iletimini etkilemeden Ethernet kabloları aracılığıyla standart PD (Güçlü Cihaz) ekipmanına güç iletimini sağlar. Bu, güç kablolama maliyetlerini önemli ölçüde azaltır ve endüstriyel otomasyon uygulamaları için yüksek bant genişliği, düşük gecikme süresi ve yüksek güvenilirlikte ağ iletişimi sağlar.
Endüstriyel PoE medya dönüştürücü, tak ve çalıştır işlevselliğiyle 1 adet Gigabit fiber portu (SFP veya 1 adet 9 modül kullanılabilir) ve 1 adet Gigabit PoE bakır portu sunar. Endüstriyel sınıf güvenilir tasarımla üretilen bu ürün, -40℃ ile +75℃ arasındaki aşırı ortamlarda çalışır ve titiz fonksiyonel, sıcaklık, güvenlik ve EMI testlerinden geçmiştir. Endüstriyel otomasyon, entegre enerji sistemleri, akıllı şehirler, akıllı ulaşım ve akıllı fabrikalarda yaygın olarak kullanılmaktadır.
| Protocol Standards | |
| IEEE Standards | IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3z, IEEE802.3af, IEEE802.3at |
| Switch Capability | |
| Processing Type | Store-and-Forward |
| Backplane Bandwidth | 2 Gbps |
| Buffer Size | 1 Mbit |
| Jumbo Frame Support | 9216 Byte |
| MAC Address Table | 2K |
| Interface | |
| 1G Fiber Port | |
| 1G PoE Copper Port | 1×10/100/1000Base-T (X) auto-sensing 1G PoE RJ45 port, supports full/half duplex, MDI/MDI-X auto-sensing; PoE power supply complies with IEEE802.3af/at standards, single-port maximum output power 30W, power supply pins: 1, 2 are positive, 3, 6 are negative |
| Status LED | Power indicator, PoE indicator, Interface indicator |
| Power Supply | |
| Power Input | DC48~57V, supports dual power redundancy, anti-reverse connection (When single-port PoE is used for IEEE802.3at, the power input needs to reach DC53~57V) |
| Power Consumption | ≤1.9W@DC48V (GF), ≤1.7W@DC48V (GS/M) (excluding PoE part) |
| Maximum PoE output power of the whole machine 30W | |
| Connection | 5-pin 5.08mm pitch terminal block with locking mechanism |
| Physical Characteristics | |
| Dimensions | 102×33×78 mm (DIN rail mounting clip and connectors excluded) |
| Installations | Easy installation on 35mm DIN rails |
| IP Code | Aluminum alloy, IP40 protection |
| Weigh | Approximately 0.28kg |
| Working Environment | |
| Operating Temp | -40℃~+75℃ |
| Storage Temp | -40℃~+85℃ |
| Relative Humidity | 5%~95% (non-condensing) |
| Industry Standard | |
| EMC | IEC 61000-4-2 (ESD): Level 3 (Contact discharge ±6kV, Air discharge ±15kV) |
| IEC 61000-4-5 (Surge): Level 2 (Power supply: Common mode ±1kV,Differential mode ±0.5kV;Ethernet port: Common mode ±2kV, Differential mode ±1kV) | |
| IEC 61000-4-4 (EFT): Level 4 (Power supply: ±4kV; Ethernet port: ±2kV) | |
| Kodu | Model | Açıklama |
|---|---|---|
| CIEN311GP-GF-GTPoE-DC48 | CIEN311GP-GF-GTPoE-DC48 | CIEN311GP-GF-GTPoE-DC48, Fiber-Ethernet PoE Converter |
| CIEN311GP-GS/M-GTPoE-DC48 | CIEN311GP-GS/M-GTPoE-DC48 | CIEN311GP-GS/M-GTPoE-DC48, Fiber Ethernet Dönüştürücü |
