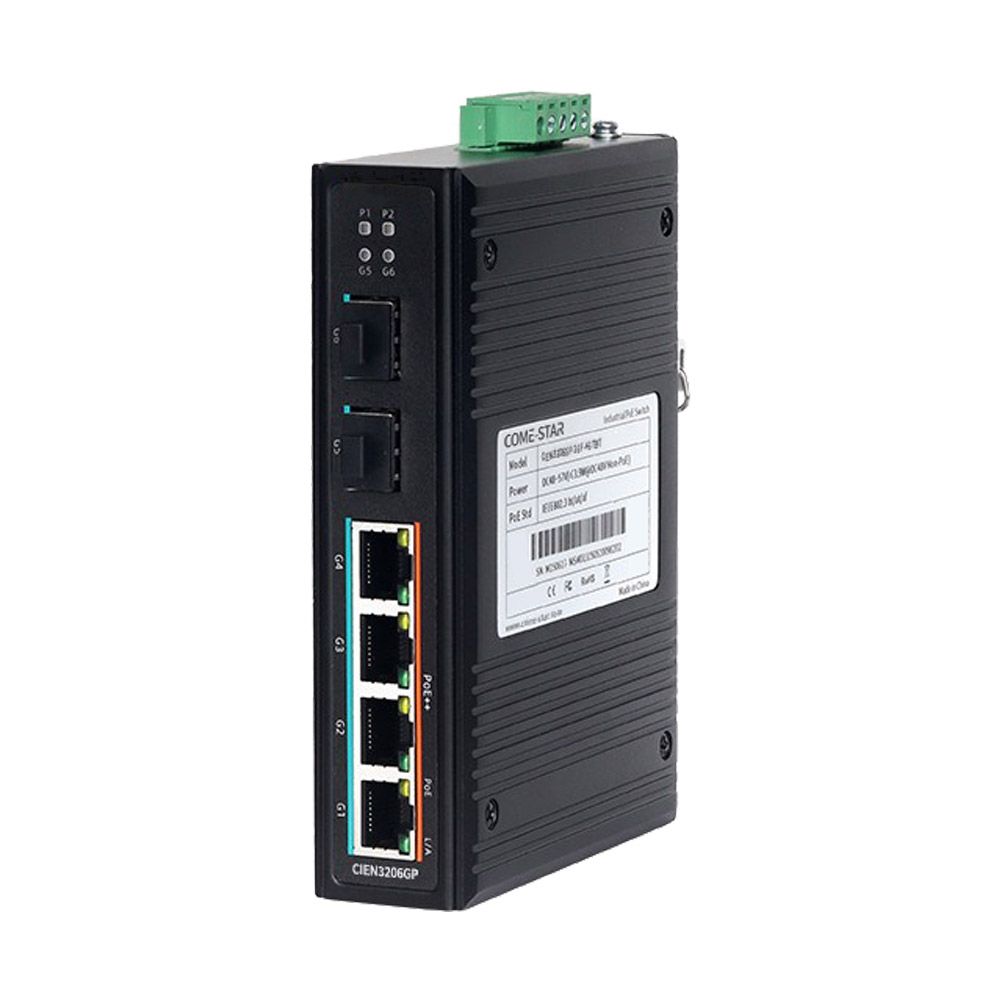

CIEN3206GP-2GF-4GTBT, 6 Port POE+, L2, 90W Switch
6-Port L2 PoE++ DIN Raya monte Endüstriyel Gigabit Switch
2×1G SFP Portu, 4 ×10/100/1000M PoE RJ45 Portu
IEEE802.3af/at/bt, PoE++ standartları
Port başına 90W'a kadar çıkış, toplam 240W
9 KB jumbo frame destekler
Ters polarite korumalı 48~57V DC yedekli güç girişleri
Alüminyum alaşımlı gövde ve IP40 dereceli koruma
-40 ila 75°C çalışma sıcaklığı aralığı
CIEN3206GP-2GF-4GTBT, zorlu ortamlarda tak ve çalıştır kurulumu için tasarlanmış, 6 portlu, Layer 2 Gigabit yönetilemez, PoE++ endüstriyel Ethernet switch dir. 2 adet Gigabit fiber portu (SFP portlu) ve 4 adet Gigabit PoE bakır portu ile yüksek güçlü PoE çıkışı için IEEE 802.3af/at/bt standartlarını destekler. Bu, switch standart PD cihazlarına tek bir Ethernet kablosu üzerinden güç ve veri iletmesini sağlayarak, güvenilir ve verimli iletişimi korurken güç kablolama maliyetlerini azaltmaya yardımcı olur. SFP fiber portları, çeşitli modülleri ve 80 km'ye kadar uzun mesafeli iletimi destekleyerek güçlü parazit önleme performansı ve yüksek kullanılabilirlik sağlar.
Her bakır port 10/100/1000 Mbps, half/full dublex ve otomatik MDI/MDI-X'i desteklerken, PoE önceliği, güç tahsisi sırasında daha düşük numaralı portların önce güç almasını sağlar. Sağlam endüstriyel sınıf bileşenlerle tasarlanan bu switch, -40°C ile +75°C arasında geniş bir sıcaklık toleransı ve fansız verimli ısı dağıtımı sunar. Sıkı güvenilirlik, EMC ve çevresel testlerden geçmiştir; bu da onu endüstriyel otomasyon, akıllı şehirler, entegre enerji, akıllı ulaşım, akıllı fabrikalar ve madencilik ortamlarındaki uygulamalar için ideal hale getirir.
| Protocol Standards | |
| IEEE Standards | IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3af/at/bt |
| Switch Capability | |
| Switching Method | Store-and-Forward |
| Backplane Bandwidth | 14 Gbps |
| Buffer Size | 2Mbit |
| Jumbo Frame | 9 kBytes |
| MAC Address Table | 2k |
| Interface | |
| Gigabit Fiber Port | 2×1000 Base-X gigabit fiber ports with SFP ports, |
| compatible with 100Base-FX. | |
| Gigabit Copper Port | 4×10/100/1000 Base-T(X) auto-sensing RJ45 PoE copper ports, full/half duplex and auto MDI/MDI-X |
| PoE power supply complies with IEEE 802.3af/at/bt standards, with a maximum output power of 90W per port; PoE power supply pins: 3, 6, 4, and 5 are positive; 1, 2, 7, and 8 are negative. | |
| Status LED | Power indicator, fiber port indicator, PoE indicator, copper port connection/activity indicator |
| Power Supply | |
| Power Input | DC48~57V, dual power redundancy, anti-reverse connection |
| (When the load of a single PoE port exceeds 60W, the power input voltage is required to be DC 54 to 57 V.) | |
| Power Consumption (Full Load) | ≤3.9W@DC48V (No PoE device) |
| The maximum PoE output power consumption of the whole machine is 240W | |
| Connection | 5.08mm pitch 5-pin terminal block |
| Physical Characteristics | |
| Dimensions | 140×35×100 mm (DIN rail mounting clip excluded) |
| Installations | 35mm standard DIN-rail mounting |
| IP Code | IP40 |
| Weigh | About 0.46kg |
| Working Environment | |
| Operating Temp | -40℃~+75℃ |
| Storage Temp | -40℃~+85℃ |
| Relative Humidity | 5%~95% (non-condensing) |
| Industry Standard | |
| EMC | IEC 61000-4-2 (ESD): Level 4 (Contact discharge ±8kV, Air discharge ±15kV) |
| IEC 61000-4-5 (Surge): Level 3 (Power supply: Common mode ±2kV, | |
| Differential mode ±2kV; Ethernet port: Common mode ±2kV, Differential mode ±2kV) | |
| IEC 61000-4-4 (EFT): Level 4 (Power supply: ±4kV; Ethernet port: ±2kV) | |
| Kodu | Model | Açıklama |
|---|---|---|
| CIEN3206GP-2GF-4GTBT-DC48 | CIEN3206GP-2GF-4GTBT-DC48 | 2xSFP, 4xRJ45 POE, 90W Switch |
