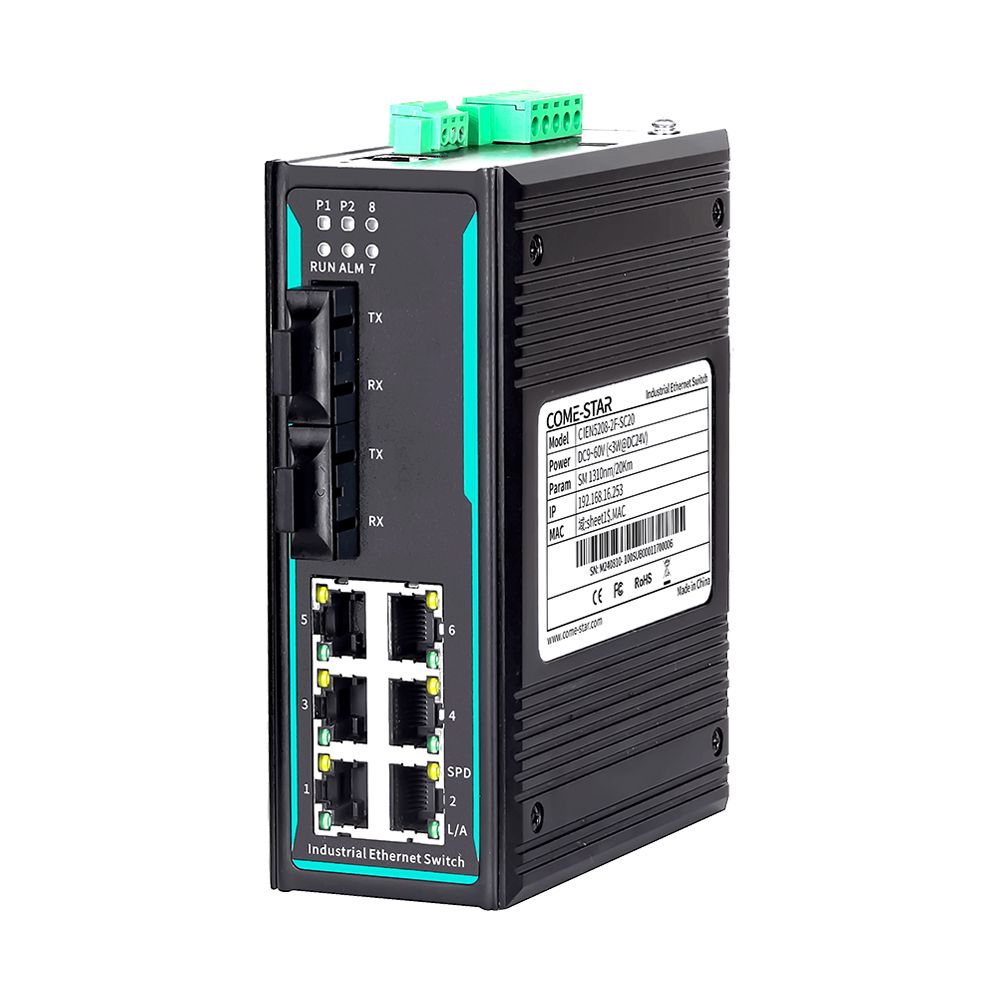

CIEN5208-2F, 2xFiber, 6xRJ45 Yönetilebilir Switch
8 Portlu 100Mbit, DIN Raya Monte, Layer-2, Yönetilebilir Endüstriyel Ethernet Switch
- 2 x 100M Fiber Port, 6 x 100M Bakır Port
- MW-Ring (kurtarma süresi < 20 ms @ 200 anahtar), ERPS, STP/RSTP ile ağ yedekliliği
- Güvenliği artırmak için birden fazla yayın alanı oluşturmak üzere 802.1Q VLAN segmentasyonu
- Gelişmiş EMS korumasını destekler
- Yedeklilik için 1×AC85~264V / DC110~370V veya 2×DC9~60V güç girişlerini destekler
- Alüminyum alaşımlı gövde, IP40 dereceli koruma
CIEN5208 Serisi, zorlu ortamlar için sağlam performans sunan, DIN raylı kurulum için tasarlanmış 8 portlu Katman 2 yönetilebilir endüstriyel Ethernet switch dir. Store and Forward mekanizmasını kullanan bu ürün, güçlü bant genişliği işleme yetenekleri, otomatik paket hata tespiti ve azaltılmış iletim hataları sunarak istikrarlı, verimli ve güvenilir veri iletimi sağlar. WEB tabanlı yönetimi ve birden fazla ağ protokolünü destekleyen CIEN5208 serisi, ağ verimliliğini, güvenilirliğini ve güvenliğini artırarak karmaşık ağ senaryoları için uygun hale gelir. Fiber portlar, elektromanyetik girişime karşı güçlü dirençle uzun mesafeli iletim için çeşitli optik modül seçeneklerini barındırırken, bakır portlar 10/100M otomatik anlaşma, Full/Half Dublex ve MDI/MDI-X otomatik geçişi destekler. Bu kombinasyon, endüstriyel otomasyon ve gerçek zamanlı kontrol uygulamaları için optimize edilmiş yüksek bant genişliğine ve düşük gecikme süresine sahip iletişim sağlar.
Seri, tamamen bakır portlar, 2 fiber ve 6 bakır port veya 4 fiber ve 4 bakır port gibi çeşitli konfigürasyonlar içererek esnek dağıtım seçenekleri sunar. Endüstriyel sınıf bileşenlerle üretilen bu ürün, -40°C ila +85°C (AC modelleri: -40°C ila +75°C) geniş çalışma sıcaklığı aralığına ve üstün güvenilirlik için fansız ısı dağıtım yapısına sahip sağlam bir tasarıma sahiptir. Her bir ünite, zorlu endüstriyel ortamlarda tutarlı performans sağlamak için işlevsellik, aşırı sıcaklık direnci, güvenlik ve elektromanyetik bağışıklık açısından titiz testlerden geçer. Kanıtlanmış dayanıklılığı ve yüksek standartlı endüstriyel korumasıyla CIEN5208 serisi, endüstriyel otomasyon, enerji sistemleri, akıllı şehirler, akıllı ulaşım ve akıllı fabrikalarda yaygın olarak kullanılmaktadır.
Özellikler ve Faydalar
8x100M Ethernet portunu destekler; tüm portlar bakır, 2 fiber port ve 6 bakır port veya 4 fiber port ve 4 bakır port seçenekleri mevcuttur.
Ağ güvenilirliğini artırmak için MW-Ring, ERPS, STP/RSTP ve diğer halka ağ yedekleme protokollerini destekler.
Güvenliği artırmak için birden fazla yayın alanı için 802.1Q VLAN segmentasyonunu destekler.
Ağ tıkanıklığını gidermek için öncelikli iletim için QoS (Hizmet Kalitesi) desteği sunar.
Ağ fırtınalarını önlemek için fırtına bastırma desteği sunar.
Çoklu yayın veri yayınlarını azaltmak için statik çoklu yayın MAC adresi bağlama desteği sunar.
MW-NMP özel ağ yönetim protokolünü destekler.
Rahat arıza teşhisi için port yansıtma ve Ping desteği sunar.
Güç kaynağı arızası, port bağlantısının kesilmesi ve halka ağ durumu alarmı desteği sunar.
Yüksek seviye EMS koruması, karmaşık elektromanyetik ortamlarda kararlı çalışma sağlar ve harici elektromanyetik girişimden etkilenmez.
Verimli ısı dağılımı için alüminyum alaşımlı gövde ve IP40 koruma derecesi sunar.
DC modeli Çalışma sıcaklığı aralığı: -40°C ila +85°C
|
Protocol Standards |
|
|
IEEE Standards |
IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.1w, IEEE 802.1Q, IEEE 802.1p |
|
Switch Capability |
|
|
Processing Type |
Store-and-Forward |
|
Backplane Bandwidth |
1.8Gbps |
|
Buffer Size |
768kbit |
|
MAC Table Size |
2K |
|
Interface |
|
|
100M Fiber Port |
2/4×100Base-FX 100M fiber ports available, with SC/FC/ST interfaces |
|
Transmission options: 1310nm multi-mode dual-fiber 2km or 1310nm single-mode dual-fiber 20km (single/dual-fiber, 40/60/80/100km optional) |
|
|
100M Copper Port |
8/6/4×10/100Base-T(X) auto-sensing RJ45 ports, full/half-duplex, auto MDI/MDI-X |
|
Relay |
1×relay alarm output, 3-pin 3.81mm terminal block with lock |
|
Console |
1×Console port, RS232 signal RJ45 port, for device debugging |
|
Button |
Restore factory settings button |
|
Status LED |
Power indicator, operation indicator, alarm indicator, fiber port indicator, copper port speed and connection/activity indicator |
|
Power Supply |
|
|
Power Input |
DC model: DC9~60V, supports dual power supply redundancy, non-polarity |
|
AC model: AC85~264V (47~63Hz) / DC110~370V |
|
|
Power Consumption |
DC Model (@DC24V): ≤1.7W (full power), ≤2.5W (2F), ≤4.3W (4F) |
|
AC Model (@AC220V): ≤1.9W (full power), ≤2.6W (2F), ≤3.9W (4F) |
|
|
Connection |
DC model: 5-pin 5.08mm terminal block with lock |
|
AC model: 3-pin 5.08mm terminal block with lock |
|
|
Physical Characteristics |
|
|
Dimensions |
140×54×110mm (excluding DIN rail & connectors) |
|
Installations |
Easy installation on 35mm DIN rails |
|
Enclosure Protection |
Aluminum alloy housing, IP40 protection rating |
|
Weight |
DC model: about 0.6 kg (all copper port), about 0.62 kg (2F), about 0.63 kg (4F) |
|
AC model: about 0.7 kg (all copper port), about 0.72 kg (2F), about 0.75 kg (4F) |
|
|
Working Environment |
|
|
Operating Temp |
DC Models: -40℃~+85℃ |
|
AC Models: -40℃~+75℃ |
|
|
Storage Temp |
-40℃~+85℃ |
|
Relative Humidity |
5%~95% (non-condensing) |
|
Industry Standard |
|
|
EMS |
IEC 61000-4-2 (ESD): Level 4 (Contact discharge ±8kV, Air discharge ±15kV) |
|
IEC 61000-4-5 (Surge): Level 4 (Power supply: Common mode ±4kV, Differential mode ±2kV; |
|
|
Ethernet port: Common mode ±6kV, Differential mode ±2kV) |
|
|
IEC 61000-4-4 (EFT): Level 4 (Power supply: ±4kV; Ethernet port: ±2kV) |
|
|
*All-copper port, 2 fiber ports, and 6 copper ports models have a surge rating of Level 3 (power supply common mode ±2kV), while others have a rating of Level 4 |
|
| Kodu | Model | Açıklama |
|---|---|---|
| CIEN5208-2M-SC02 | CIEN5208-2F | 2xMulti Mode, SC Konnectör, 6xRJ45, Aux: 9-60Vdc |
| CIEN5208-2M-ST02 | CIEN5208-2F | 2xMulti Mode, ST Konnectör, 6xRJ45, Aux: 9-60Vdc |
| CIEN5208-2M-FC02 | CIEN5208-2F | 2xMulti Mode, FC Konnectör, 6xRJ45, Aux: 9-60Vdc |
| CIEN5208-2S-SC20 | CIEN5208-2F | 2xSingle Mode, SC Konnectör, 6xRJ45, Aux: 9-60Vdc |
| CIEN5208-2S-ST20 | CIEN5208-2F | 2xSingle Mode, ST Konnectör, 6xRJ45, Aux: 9-60Vdc |
| CIEN5208-2S-FC20 | CIEN5208-2F | 2xSingle Mode, FC Konnectör, 6xRJ45, Aux: 9-60Vdc |
| CIEN5208-2M-SC02-AD220 | CIEN5208-2F | 2xMulti Mode, SC Konnectör, 6xRJ45, Aux: 85-264Vac veya 110-370Vdc |
| CIEN5208-2M-ST02-AD220 | CIEN5208-2F | 2xMulti Mode, ST Konnectör, 6xRJ45, Aux: 85-264Vac veya 110-370Vdc |
| CIEN5208-2M-FC02-AD220 | CIEN5208-2F | 2xMulti Mode, FC Konnectör, 6xRJ45, Aux: 85-264Vac veya 110-370Vdc |
| CIEN5208-2S-SC20-AD220 | CIEN5208-2F | 2xSingle Mode(20km), SC Konnectör, 6xRJ45, Aux: 85-264Vac veya 110-370Vdc |
| CIEN5208-2S-ST20-AD220 | CIEN5208-2F | 2xSingle Mode(20km), ST Konnectör, 6xRJ45, Aux: 85-264Vac veya 110-370Vdc |
| CIEN5208-2S-FC20-AD220 | CIEN5208-2F | 2xSingle Mode (20km), FC Konnectör, 6xRJ45, Aux: 85-264Vac veya 110-370Vdc) |
