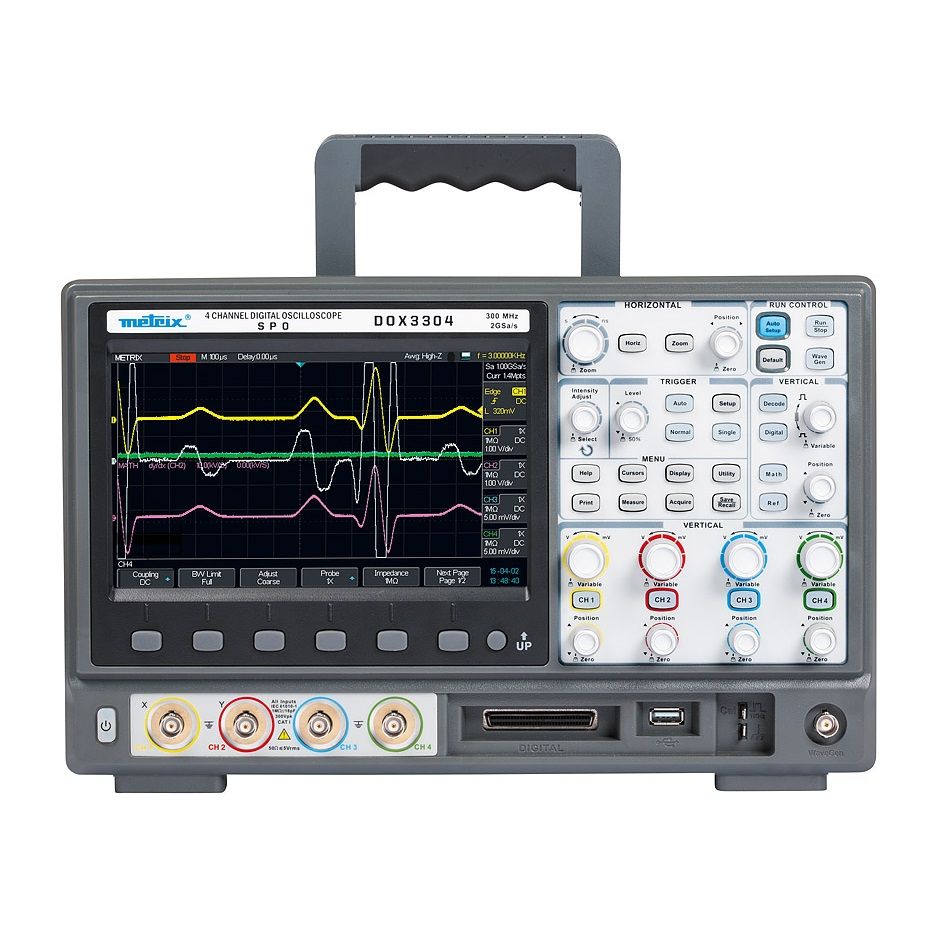

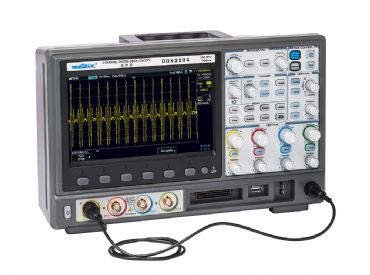

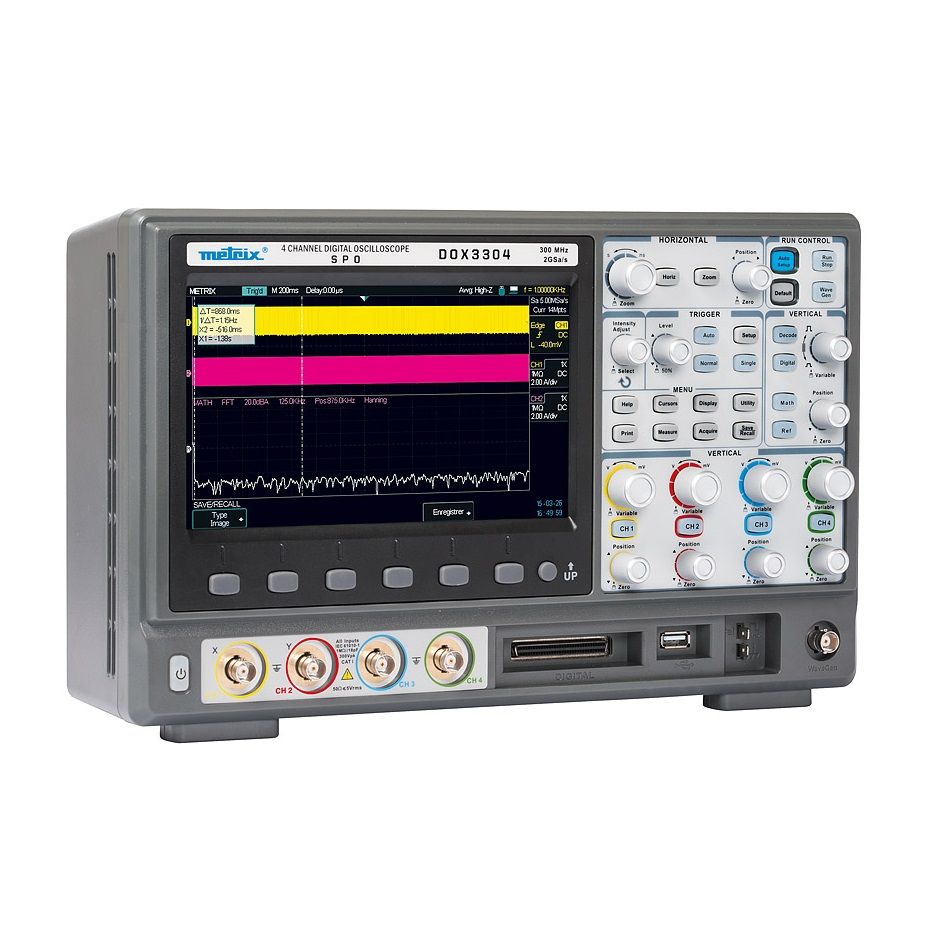

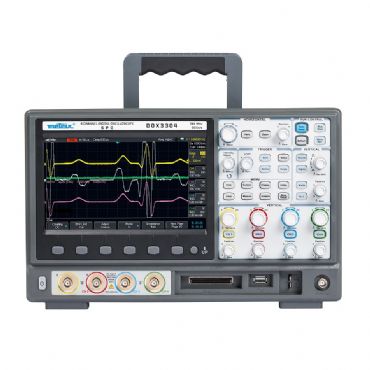

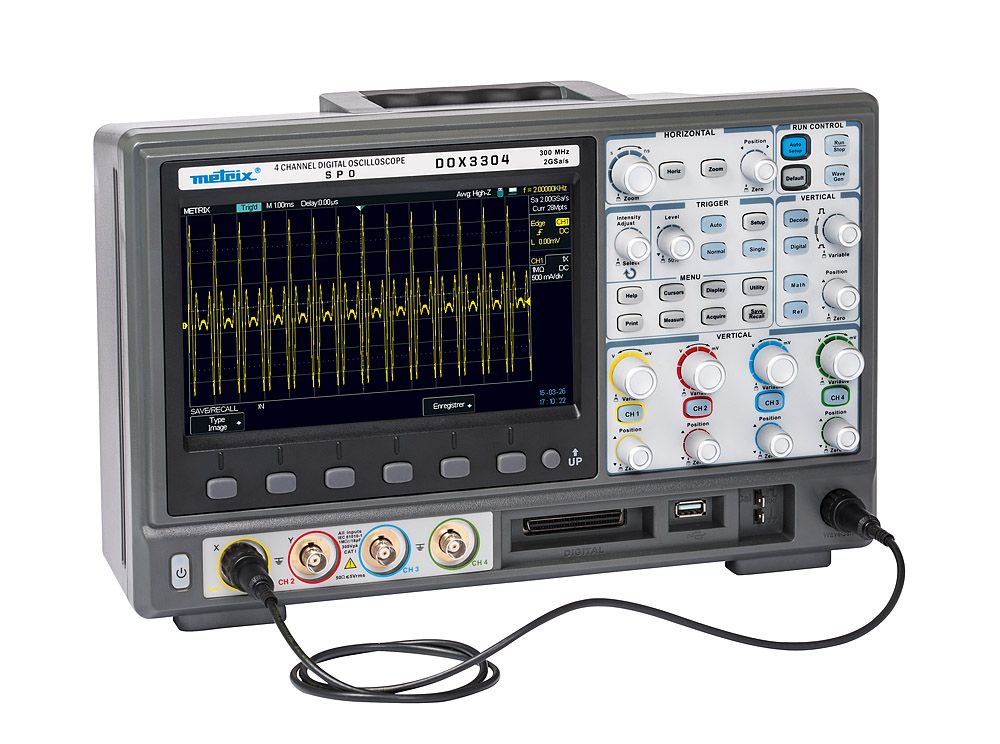

4x300 MHz Dijital Osiloskop, 25MHz Fonksiyon Jeneratörü; tümleşik tek bir üründe, bu özelliği ile "elektronik servis, AR-GE, telekom, otomatic, elektronik, otomasyon sistemleri teknik personeli" için eşsiz bir üründür.

Avantajlar

• Optimum dalga formu yakalama (110,000 wfs/s ) için hassas fosfor osiloskop teknolojisine sahip 8" ekran
• Kayıt için hafıza derinliği: 28 Mpoints
• Dâhili trigger ile seri bus decoding fonksiyonu: I2C, SPI, UART, CAN, LIN
• Dâhili 25 MHz arbitrary fonksiyon jeneratörü (programlama yazılımı ile)
• Maksimum örnekleme 2 GS/s gerçek zamanlı, dikey hassasiyet; 2 mV/div. ... 10 V/div. ve 1 ns... 50 s/div kapsamlı kompleks trigger (Pattern, windows, interval, Dropout, runt) ile yüksek performans
• 32 otomatik ölçüm, istatistiksel tablo, manual cursor ölçümleri, gelişöiş matematiksel fonksiyonlar ile kolay analiz

Açıklama

The DOX3304 gelişmiş dijital osiloskop 25 MHz lik arbitary fonksiyon jeneratörü ile donatılmıştır. Bu özelliği ile:

• Elektronik, Telekom, IT ve periferik sistemlerdeki dizayn, üretim ve arıza uzmanları
• Otomotiv ve endüstriyel elektronik
• Otomasyon sistemleri

Çalışanları için ideal bir üründür.

Bu osiloskop SPO bazlı bir teknolojiye sahiptir. Bu sayede birçok güçlü fonksiyon sunar;

• dijital trigger,
• serial bus decoding,
• 8 kanal dahili lojik analiz probu ile bir MSO logic girişi
• Her kanal için komple matematiksel fonksiyonlar
• Olaylar için geriye dönük kayıtlar

Hata ve olay kayıtları için kapasite dalga formu yakalama ile optimize edilmiştir. (110.000 her saniyede)

Hafıza derinliği 28 Mpts (1 channel) e kadar 2 GS/s oranı ile kullanıcıya hızlı transient olayları yakalama olanağı sunar.

Ayrıca elektronik sektörü için üründe kompleks ve klasik trigger vardır.

• "Pattern triggers" logic sinyallerde (and, or, nand, nor)

• "Runt triggers" pulse durumlarında

• "Interval triggers" durum koşullarında (sinyal analizi için düşen, yükselen veya, dropout, BURST "Windows" da)

Güçlü istatistik modu; kayıtlardaki olayların aranmasında veya sinyalin standart sinyalden sapma durumu kontrolü için stabilite analizinde kullanılabilir

EASYSCOPE PC yazılımı ile USB veya ETHERNET kullanarak birçok işlem yapmak mümkündür;
Online veya kayıtlı sinyaller üzerine bilgi notları yazmak
Osiloskobu programlamak
Trend ve ekran kayıtlarını açıp hafızadan açıp analiz etmek
Uzaktan osiloskobu kullanmak.

EASYWAVE PC yazılımı ile USB portunu kullanarak:
Osiloskoptan dalga formunu import etmek
Sinyali modifiye etmek: çizerek, matematiksel fonksiyon, vb...
Sinyal jeneratörünün 'send scope' hafıza bölümüne veri göndermek: 4 ARB lokasyonu mümkündür
Hafızaya kaydedilmiş arbitary sinyali okumak

Teknik özellikler:

Bant Genişliği: 300 MHz, 4 kanal, 1 MΩ veya 50 Ω
Dikey hassasiyet: 12 kademe 2 mV ... 10 V/div - Hassasiyet ± 3% - 8-bit çözünürlük
32 otomatik ölçüm ve cursor ölçümü
Her 4 kanalda FFT hesaplama (dalga formunda aynı anda 1024 nokta)

Yatay sapma: 1ns/div ... 50s/div osiloskop modunda

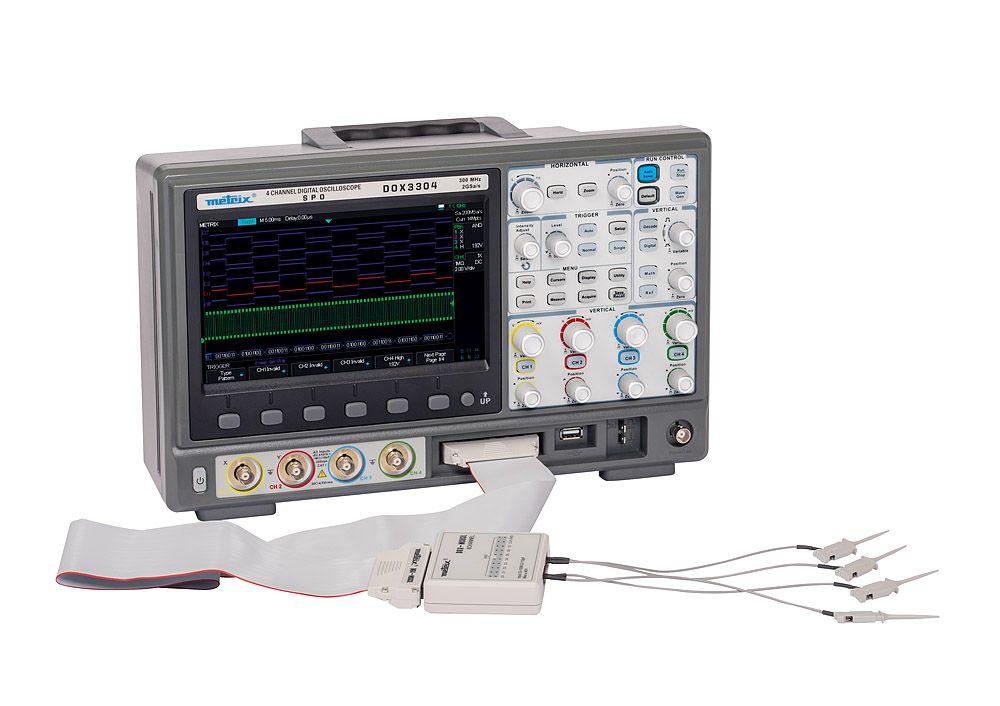

DOX-MSO3LA
8-kanal iğne uçlu lojik analizör probu ile dijital yazılım opsiyonu

DOX3xxx osiloskop; D0 dan D8'e kadar (.hexa veya .binary) 8 dâhili dijital kanal +1 saat + 1 kasa-toprak içerir.

TTL/CMOS/LVCMOS 3.3 ve 2.5/CUSTOM  sinyal; dalga formu ve dijital kanallar aynı anda ekranda görüntülenebilir
