PHOTOVOLTAIC-TEST FTV500 - tek cihazda 5 ölçüm

TEK FAZLI, ÜÇ FAZLI VE ÇOKLU STRING BAĞLANTI NOKTALARI İÇİN ÇOK İŞLEVLİ FOTOVOLTAİK TEST CİHAZI

GES ler için; Performans, bakım ve elektrik güvenlik test / ölçümleri

Açıklama

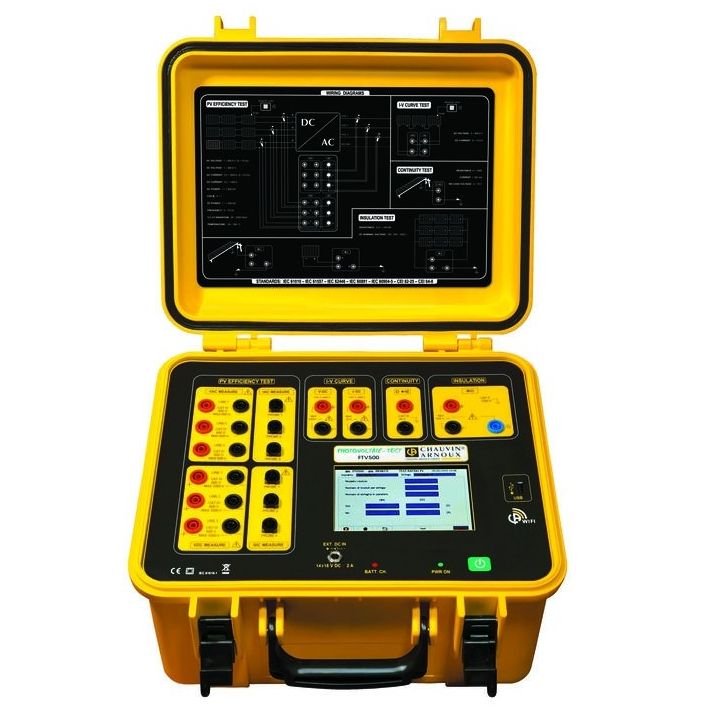

PHOTOVOLTAIC-TEST FTV500, fotovoltaik sistemlerin devreye alınması, incelenmesi ve bakımıyla ilgilenen teknisyenlerin ve profesyonellerin tüm ihtiyaçlarını karşılamak üzere tasarlanmış, taşınabilir bir cihazdır.

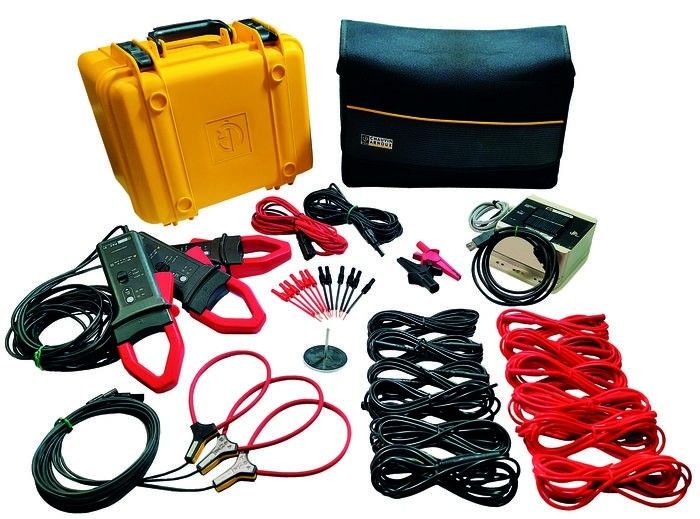

Bu cihaz, tek veya üç fazlı sistemlerin (3 DC akım pensi + 3 AC akım pensi) tüm parametrelerini ve özelliklerini, geçerli uluslararası standartlara uygun olarak ölçer ve analiz eder. Fotovoltaik test FTV500'ün geniş veri depolama kapasitesi, veri kayıt fonksiyonu ve Sanal Ağ Bilgi İşlem (VNC) teknolojisini kullanan uzaktan kontrolü, onu planlı bakımlarınız için kapsamlı bir çözüm sunan taşınabilir bir saha cihazı haline getirir.

VERİMLİLİK, PERFORMANS VE VERİ KAYDEDİCİ

(IEC 62446)

Ürün, tüm fotovoltaik kurulumunun detaylı ölçümleri için, 3 adet DC akım ve gerilim girişi ve 3 adet AC akım ve gerilim girişine sahiptir. DC/AC çevrim verimliliğini, aktif ve teorik güç değerlerini ve inverter çıkışlarındaki fazör diyagramını ölçer. Her parametre, uzaktan kumanda ünitesi ile ölçülen ışınım miktarı, ortam sıcaklığı ve panel sıcaklığı ile ilişkilidir. Sonuçlar daha sonra düzenleyici referans değerleriyle karşılaştırılır.

I-V EĞRİSİ, I-V HIZLI KONTROL (IEC 62446, IEC 60891 )

FTV500, 1.000 V ve 20 A'ya kadar panellerin ve/veya dizilerin I-V eğrisini ve özelliklerini analiz eder ve bunları üretici tarafından belirtilen STC referans değerleriyle karşılaştırır.

Cihaz, ölçümü bağımsız olarak yönetmek ve hızlı bir şekilde görüntülemek için 4P bağlantısını kullanır:

- karakteristik eğrileri gösteren grafik (gerilim/akım/güç),

- ana parametreler

- ölçüm sonuçlarının fotovoltaik modüllerdeki dahili veri tabanından alınan STC değerleriyle karşılaştırılması

Bu veri tabanı kullanıcılar tarafından güncellenir ve kullanıcılar daha sonra eklemek ve test etmek istedikleri paneller için üretici spesifikasyonlarını entegre edebilirler. Hızlı bir test fonksiyonu mevcuttur: ayrı ayrı panellerin açık devre voltajının ve kısa devre akımının ölçümü veya paralel dizeler.

YALITIM DİRENCİ / SÜREKLİLİK (IEC 62446, IEC 61557)

Bu ölçüm, fotovoltaik sistemin (modül, dizi veya tüm sistem) elektriksel güvenliğini kontrol etmek için kullanılabilir. FTV500, pozitif ve negatif kutuplara kısa devre yaptırmak için harici bir anahtara ihtiyaç duymadan, akım akışı olmadan (megohmmetre) ve hatta çalışan kurulumlarda (canlı) izolasyon direncini ölçer.

Test voltajını (250-500-1.000 VDC) seçip sonuçlar için BAŞARILI-BAŞARISIZ eşik alarmını programlayarak anında sonuç elde edebilirsiniz. Koruyucu iletkenlerin 200 mA akımla süreklilik kontrolü uluslararası standartların gerekliliklerine uygundur.

UZAKTAN KUMANDA, WIFI & VNC TEKNOLOJİSİ, TEST RAPORLARI

PHOTOVOLTAIC-TEST FTV500, VNC (Sanal Ağ Bilgi İşlem) teknolojisiyle donatılmış ilk taşınabilir çok işlevli ünitedir. Tüm ölçüm fonksiyonlarının doğrudan akıllı telefonunuzdan / PC'nizden / tabletinizden uzaktan kontrol edilmesine ve yönetilmesine olanak tanır.

Wifi aktarımıyla birlikte kullanıldığında, uzaktan yardım veya sahadaki teknisyenleri ofisinizden desteklemek için ideal çözümdür.

Cihazın geniş hafızası, 10.000'den fazla ölçümü kaydedebileceğiniz ve tek bir tıklamayla anında raporlar oluşturabileceğiniz anlamına gelir. Bir USB sürücüsü ile veritabanını indirip erişim vermek mümkündür.

UZAK ÜNİTE

PHOTOVOLTAIC TEST FTV500'ün uzak ünitesi, çevresel parametrelerin (ışınlama, ortam / modül sıcaklığı) okumalarını gerçek zamanlı olarak toplar ve ardından bunları sonuçları analiz etmek için kullanır. Uzak ünite, Wifi teknolojisi sayesinde açık saha koşullarında 200 m'ye kadar mesafeden verileri sorunsuz bir şekilde cihaza iletir ve iletim sinyalinin kesilmesi durumunda cihazın veri kaydedici görevi görmesini ve elde edilen verileri saklamasını sağlar. Koşullar normale döndüğünde yeniden senkronize edilmeden ve cihaza iletilmeden önce ölçümler yapılır. Patentli bir montaj sistemi, kurulum stabilitesi ve ölçüm güvenilirliği sunar.

.

GENEL ÖZELLİKLER

Ekran 16,7M renkli TFT ekran, yansıma önleyici Optik Bağlama teknolojisine sahip 5" dokunmatik ekran, 800x480 çözünürlük

Uzak ünite Gerçek zamanlı Wifi iletimi, gerçek zamanlı modlar ve verilerin kaydedilmesi / sinyal kaybolursa senkronizasyon

Arayüz

- Enstrüman: Wifi üzerinden aktarım ve VNC (Sanal Ağ Bilgisayarı), USB kullanılarak uzaktan kumanda

- Uzak ünite: Wifi iletimi

Veri depolama

- Programlanabilir dahili veritabanı: siteler/kurulumlar/şirketler/paneller/ölçümler, ağaç yapılı

- Yedekleme kapasitesi: tüm ölçümler için 10.000'den fazla blok, veri kayıt modunda 600.000 ölçüm

Güç kaynağı / pil ömrü

- Cihaz: 100-240V 50-60Hz güç kaynağına sahip şarj edilebilir Li-Ion piller / 15 saat bekleme (programlanabilir)

- Uzak ünite: güç kaynağı ve USB kablosuyla birlikte şarj edilebilir Li-Ion piller / 15 saat beklemede

Koruma Cihazı ve uzak ünite: IP54

Elektrik güvenlik; Çift izolasyon, IEC 61010-1, CAT. II 1000V'den CAT. IV 600V ölçüme bağlı olarak

IEC 62446, IEC 60891, IEC 60904-5, IEC 61557-2, IEC 61557-4, CEI 82-25, CEI 64-8 standartlarına uygunluk

Boyutlar / ağırlık

- Cihaz: 340 x 300 x 200 mm / yaklaşık: 6 kg

- Uzak ünite: 160 x 120 x 63 mm / yaklaşık: 1 kg
