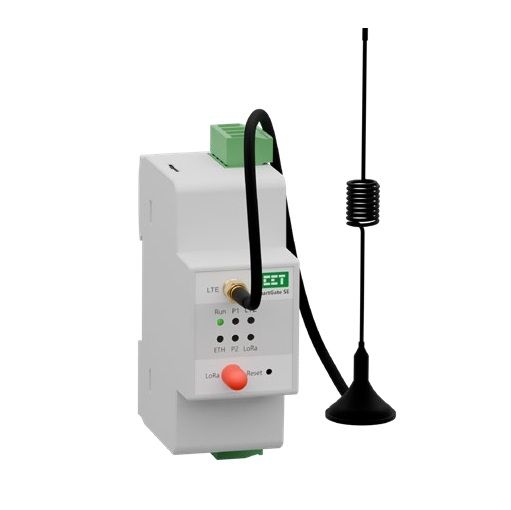

iSmartGate SE, bir adet 10/100BaseT Ethernet portu, iki adet RS-485 portu, dahili bir 4G modem ve yapılandırılabilir ISM bantlarına sahip opsiyonel bir LoRa kablosuz portu sunan Akıllı Bir Ağ Geçidi'dir.

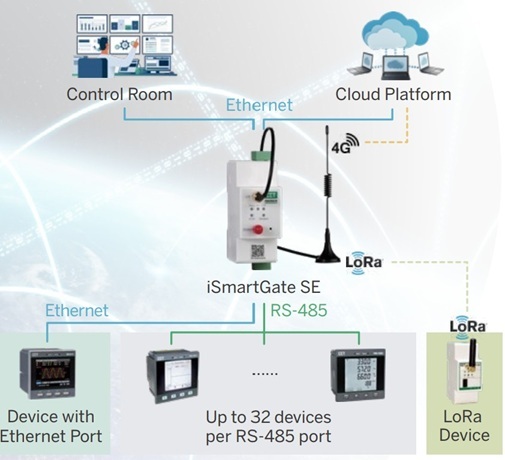

DIN-Ray montajı ve kompakt yapısıyla, RS-485 ve/veya LoRa destekli cihazları, SCADA veya Otomasyon uygulamaları için Ethernet ağı veya 4G ağı üzerinden IP tabanlı bir yerel ağa (LAN) bağlamak için ideal bir ekipmandır.

Modbus RTU, Modbus TCP, IEC 60870-5-104 (IEC 104), AnyPolling ve opsiyonel BACnet/IP gibi kapsamlı protokoller sayesinde, iSmartGate SE çeşitli uç cihazlara erişimi ve veri depolama/yükleme işlemlerini kolaylaştırarak verimli ve güvenilir bir veri yönetimi sağlar. Ayrıca, iSmartGate SE özellikle endüstriyel otomasyon düşünülerek tasarlanmış olup, en zorlu endüstriyel veya ticari ortamlarda bile üstün performans ve güvenilirlik sunar.

Temel Özellikler

• 1x10/100BaseT (RJ45): MDI/MDIX otomatik algılama ve 2xRS-485 portu, en zorlu endüstriyel ortamlara dayanacak şekilde tasarlanmıştır.
• Standart dahili 4G LTE CAT1 modem.
• Opsiyonel LoRa portu: EU863-870, RU864-870, IN865-867, US902-928, AU915-928, AS920-923 ve AS923-925 bantları için yapılandırılabilir ISM bantları.
• Dahili Web Sunucusu: Veri, yapılandırma ve bakım işlemlerine erişim sağlar.
• Otomatik IP atama: DHCP ve DNS alan adı çözümleme desteği.
• Şeffaf Ağ Geçidi (Transparent) ve Modbus TCP'den RTU'ya Ağ Geçidi (Ethernet portu ile RS-485/LoRa arasında).
• TCP Sunucu ve TCP İstemci modları.
• Her bir iSmartGate SE için maksimum 128 adet LoRa alt cihaz.
• Her RS-485 portu için 32 adet Slave IED (Akıllı Elektronik Cihaz).
• Her RS-485/LoRa portu için maksimum 4 Master.
• Tek tuşla Fabrika Ayarlarına Dönme.
• DIN-Ray Montajı.
• Genişletilmiş çalışma sıcaklık aralığı.

Veri Toplama ve Yönetimi

• 2 adet Veri Önbelleği (Data Cache).
• Veri toplama: Ethernet, RS-485 veya LoRa üzerinden.
• Her iSmartGate SE için maksimum 128 alt cihaz.
• Desteklenen protokoller: Modbus RTU, Modbus TCP, IEC 104 ve AnyPolling.
• Veri Kaydı: Analog (AI) parametreleri ve Enerji parametreleri
• Yapılandırılabilir aralık: 1 dakika ile 60 dakika arası.
  • 15 gün (1 dakikalık aralıklarla), 900 gün (60 dakikalık aralıklarla) kayıt yapılabilir.
• Veri aktarımı: Ethernet veya 4G üzerinden yukarı akışa (upstream) gönderim.
• Veri kapasitesi:
  • 4096xAI, 2048xDI, 2048xEnerji, 1024xAO, 1024xDO, 2048xSOE.
• Geniş protokol desteği: Modbus TCP, IEC 104, MQTT + JSON, HTTP_JSON, AliCloud, Amazon AWS ve opsiyonel BACnet/IP vb.
• Kesintisiz veri aktarımı: Tarihsel veriler için sürdürülebilir transfer.
• Sanal cihaz oluşturma ve sanal veriler üzerinde hesaplamalar yapma desteği.
  • Maksimum 32 sanal cihaz.
  • 1024xAI, 1024xDI, 512xSanal Enerji, 64xÖzel SOE.
• Kolay yapılandırma ve devreye alma: PMC-EasyCom aracılığıyla.

Zaman Senkronizasyonu

• Pil yedekli Gerçek Zamanlı Saat (RTC): 6ppm hassasiyet (<0.5 saniye/gün).
• Zaman senkronizasyonu: SNTP veya Modbus üzerinden.
