PMC-53M-A, Pano Tipi Enerji Analizörü

Dikkat : Ürün pano tipi sabit bir üründür. Eğer portatif bir ürün arıyorsanız tıklayınız

DÜŞÜK FİYAT VE YÜKSEK ÖLÇÜM HASSASİYETİ İLE EN UYGUN FİYAT GARANTİSİ

Ürüne Genel Bakış

PMC-53M-A, düşük maliyetli dijital güç ve enerji ölçümü için tasarlanmış dijital çok fonksiyonlu bir enerji analizörüdür. 96 x 96 x 83,6 mm standart DIN gövdesindedir. Arkadan aydınlatmalı 7 segmentli LCD ekranla üç fazlı ölçümleri aynı anda gösterebildiği için analog ölçü aletlerinin yerine kullanılabilir.

Cihaz IEC 62053-22 Class 0.5S ile uyumludur ve gerçek RMS ölçüm yapar. Standart RS-485 portu ve Modbus RTU desteğiyle enerji yönetim, SCADA ve bina otomasyon sistemlerine bağlanır. İsteğe bağlı olarak 4 dijital giriş ve 2 röle çıkışı eklenebilir.

PMC-53M-A V2 ve sonraki sürümlerde 63. harmoniğe kadar bireysel harmonik analizi ve 128 örnek/periyot gerçek RMS örnekleme bulunur.

Öne Çıkan Özellikler

Doğruluk: Aktif enerji IEC 62053-22 Class 0.5S; gerilim ve akım ±%0,2; güç ±%0,5.
Gerçek RMS: V2 ve sonraki sürümlerde 128 örnek/periyot.
Harmonik analizi: THD, TOHD, TEHD ve 63. harmoniğe kadar bireysel harmonikler; akım TDD, K-Faktörü, Crest(Tepe) Faktörü.
Demand ölçümü: Mevcut, öngörülen ve maksimum talep, zaman damgalı.
Max./Min. kaydı ve SOE: Zaman damgalı Max./Min. ve 100 olaylık SOE kaydı (±1 ms).
9 Alarm (setpoint): Gerilim, akım, güç, THD gibi parametreler için programlanabilir alarm ve alarmların 1 msn zaman etiketli kaydı
Modbus RTU: Optik yalıtımlı RS-485, en fazla 38.400 bps.
Koruma: IP65, açıklığı olmayan gövde; -25 °C ile 70 °C çalışma sıcaklığı; standart tropikalizasyon.
Gerçek zaman saati,
5 yıl garanti

Ölçüm ve Enerji Fonksiyonları

Temel ölçümler (gerçek RMS)

Gerilim ve akım: Faz başına ve ortalama ULN, ULL; faz başına ve ortalama akım; hesaplanan nötr akımı.
Güç: Faz başına ve toplam P, Q, S, PF; frekans.
Enerji: kWh ve kvarh çekilen/verilen/net/toplam; kVAh toplam; kvarh Q1-Q4.
Diğer: Cihaz çalışma süresi; opsiyonel DI darbe sayaçları.

Gelişmiş ölçümler

Harmonik: U ve I için THD, TOHD, TEHD ve bireysel harmonikler (63. dereceye kadar); akım TDD, TDD Odd/Even, K-Faktörü ve Tepe Faktörü.
Sapmalar: ULN, ULL aşırı/düşük sapması ve frekans sapması (V2 ve sonrası).
Faz ve dengesizlik: U ve I faz açıları, dengesizlik ve simetrili bileşenler; displacement PF.
Temel bileşen: Faz başına temel U, I, P; toplam temel P ve toplam harmonik P.
Demand: P/Q/S toplam ve faz başına akım için mevcut, öngörülen ve maksimum demand; bu ay / geçen ay (veya son reset / önceki reset).

Kayıt ve Raporlama

Max./Min. kaydı: Gerilim, akım, In, frekans, P, Q, S, PF, dengesizlik, K-Faktörü, Tepe Faktörü ve THD için zaman damgalı kayıt; bu ay / geçen ay yapılandırılabilir.
SOE kaydı: 100 olay; ayar değişiklikleri, setpoint ve DI durum değişiklikleri ile DO işlemleri; ±1 ms zaman damgası.
Setpoint alarmları: 9 programlanabilir setpoint; eşik, gecikme ve DO tetikleme.
Tanılama: Frekans aralık dışı, gerilim/akım kaybı, güç yönü, olası hatalı CT polaritesi, hatalı faz sırası; 3P4W ve 3P3W bağlantılarda bağlantı hatası tespiti.
Saat: Pil destekli gerçek zamanlı saat, 25 ppm doğruluk (günde 2 saniyeden az).

Haberleşme ve Sistem Entegrasyonu

RS-485: Optik yalıtımlı, en fazla 38.400 bps, standart Modbus RTU.
Entegrasyon: CET PecStar iEMS ile uyumlu; Modbus RTU ile diğer otomasyon, SCADA veya BMS sistemlerine kolayca entegre edilir.

Dijital girişler	4 kanal, potansiyelsiz kuru kontak, dahili 24 VDC beslemeli; 1000 Hz örnekleme; programlanabilir debounce; kanal başına ağırlık ayarlı darbe sayma (WAGES)
Dijital çıkışlar	2 adet Form A mekanik röle; 5 A @ 250 VAC veya 30 VDC (rezistif)

Desteklenen bağlantı tipleri (kılavuz): 3 faz 4 telli yıldız (doğrudan veya 3 PT ile, 3 CT), 3 faz 3 telli üçgen (doğrudan veya 2 PT ile, 2 veya 3 CT), 1 faz 3 telli (2 CT) ve 1 faz 2 telli L-N / L-L (1 CT).

Kullanım Alanları

Endüstriyel, ticari ve şebeke trafo merkezi ölçümü
Bina, fabrika ve proses otomasyonu
Alt sayaç ölçümü ve maliyet dağıtımı
Enerji yönetimi ve güç kalitesi izleme

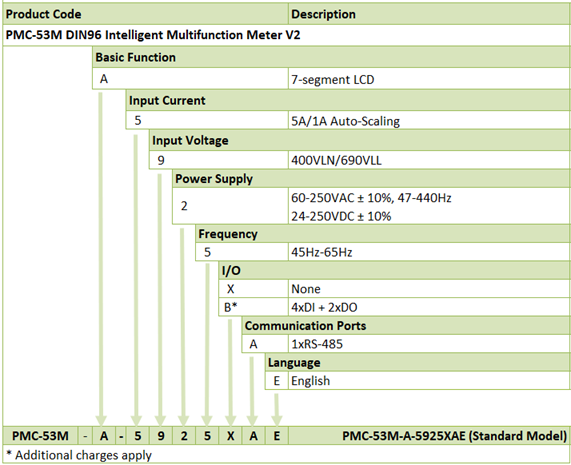

Teknik Özellikler

Giriş ve besleme

Gerilim girişi	Nominal 400 V faz-nötr / 690 V faz-faz; aralık 10 V - 1,2 x Un; aşırı yük 2 x Un sürekli, 5 x Un 1 s; <0,02 VA/faz; CAT III 600 V; 45-65 Hz
Akım girişi	Nominal 5 A (5 A/1 A otomatik ölçekleme); aralık %0,1 - %200 In; başlangıç akımı %0,1 In; aşırı yük 2 x In sürekli, 20 x In 1 s; <0,15 VA/faz
Besleme	60-250 VAC ±%10, 47-440 Hz; 24-250 VDC ±%10; <2 W; OVC III, 300 VLN'e kadar

Doğruluk

Parametre	Doğruluk	Çözünürlük
Gerilim	±%0,2	0,001 V
Akım	±%0,2	0,001 A
P, Q, S	±%0,5	0,001 kX
kWh, kVAh	IEC 62053-22 Class 0.5S	0,01 kXh
kvarh	IEC 62053-24 Class 0.5S / IEC 62053-23 Class 2	0,01 kvarh
PF	±%0,5	0,001
Frekans	±0,02 Hz	0,01 Hz
THD, K-Faktörü	IEC 61000-4-7 Class II	0,001
Faz açısı	±1°	0,1°

Mekanik ve çevresel

Boyutlar	96 x 96 x 83,6 mm; pano kesiti 92 x 92 mm
Koruma sınıfı	IP65
Çalışma sıcaklığı	-25 °C ile 70 °C
Saklama sıcaklığı	-40 °C ile 85 °C
Nem	%5 - %95, yoğuşmasız
Basınç / yükseklik	70-106 kPa / <2000 m
Kirlilik derecesi	2; yalnızca iç mekan kullanımı

Uyumlu standartlar ve onaylar

Güvenlik: CE LVD 2014/35/EU (EN 61010-1, EN IEC 61010-2-030); cULus (UL 61010-1, CSA C22.2 No. 61010-1); IEC 61557-12 (PMD)
Yalıtım: AC gerilim 3,6 kV @ 1 dk; yalıtım direnci >100 MΩ; darbe gerilimi 6 kV (1,2/50 µs)
EMC: CE 2014/30/EU (EN IEC 61326); EN 61000-4-2/3/4/5/6/8/11/12; EN IEC 61000-6-4; EN 55011, EN 55032; FCC Part 15 Subpart B Class B

Sıkça Sorulan Sorular

Soru - Semptom	Cevap
PMC-53M-A hangi doğruluk sınıflarında çalışır?	Aktif enerji IEC 62053-22 Class 0.5S'dir. Gerilim ve akım doğruluğu ±%0,2, güç doğruluğu ±%0,5, frekans doğruluğu ±0,02 Hz olarak verilmiştir.
Harmonikleri ölçebilir mi?	Evet. Gerilim ve akım için THD, TOHD, TEHD ve 63. harmoniğe kadar bireysel harmonikler ölçülür. 63. harmonik ve 128 örnek/periyot, PMC-53M-A V2 ve sonraki sürümlerde sunulur.
Hangi haberleşme protokollerini destekler?	Optik yalıtımlı RS-485 portu üzerinden Modbus RTU desteklenir. En yüksek hız 38.400 bps'dir.
PMC-53M-A ile PMC-S963-C arasındaki fark nedir?	PMC-53M-A da, çoklu tarife (TOU), enerji tüketimlerinin periyodik olarak kaydı yoktur. PMC-S963-C de vardır. PMC-53M-A 63. Dereceye kadar FFT harmonik ölçümü yapar, PMC-S963-C ise 31. Dereceye kadar FFT harmonik ölçümü yapar. PMC-53M-A Yardımcı beslemesi AC/DC üniversal dir, ancak PMC-S963-C nin yardımcı beslemesinde 24Vdc besleme yoktur.
Alarm tanımlayabilir miyim?	Evet. Gerilim, akım, güç ve THD gibi parametreler için 9 programlanabilir setpoint tanımlanır. Eşik, gecikme ve DO tetikleme ayarlanabilir.
Olay kaydı tutar mı?	Evet. 100 olaylık SOE kaydı ±1 ms zaman damgasıyla ayar değişikliklerini, setpoint ve DI durum değişikliklerini ve DO işlemlerini kaydeder. Ayrıca zaman damgalı Max./Min. kaydı tutulur.
Dijital giriş ve çıkışlar neler?	4 dijital giriş, 2 Form A röle çıkışı standarttır. Girişler darbe sayma ve tarife anahtarlama için kullanılabilir.
Hangi bağlantı tiplerinde kullanılabilir?	3 faz 4 telli yıldız, 3 faz 3 telli üçgen, 1 faz 3 telli ve 1 faz 2 telli (L-N veya L-L) bağlantılarda doğrudan veya gerilim trafosuyla kullanılabilir.
Panoya montaj ölçüleri nedir?	Pano kesiti 92 x 92 mm, cihaz boyutu 96 x 96 x 83,5 mm'dir. IP65 korumalıdır ve takımsız klipsle monte edilir.
Nötr akımını ölçebilir mi?	Hayır ama hesaplayabilir.
Rogowski bobini veya split-core CT ile kullanılabilir mi?	Hayır, bunun için PMC-53A serisi veya daha üstü sipariş edilmelidir.
Ürünün Garanti Süresi Ne Kadar?	Ürün 5 Yıl garantilidir.
Analizörün Montajını Yaptıktan Sonra Hangi Ayarları Yapmalıyım?	Varsa akım trafosu ve gerilim trafosu oranlarının ayarlanması gerekir. Aksi taktirde ölçümler hatalı olacaktır.

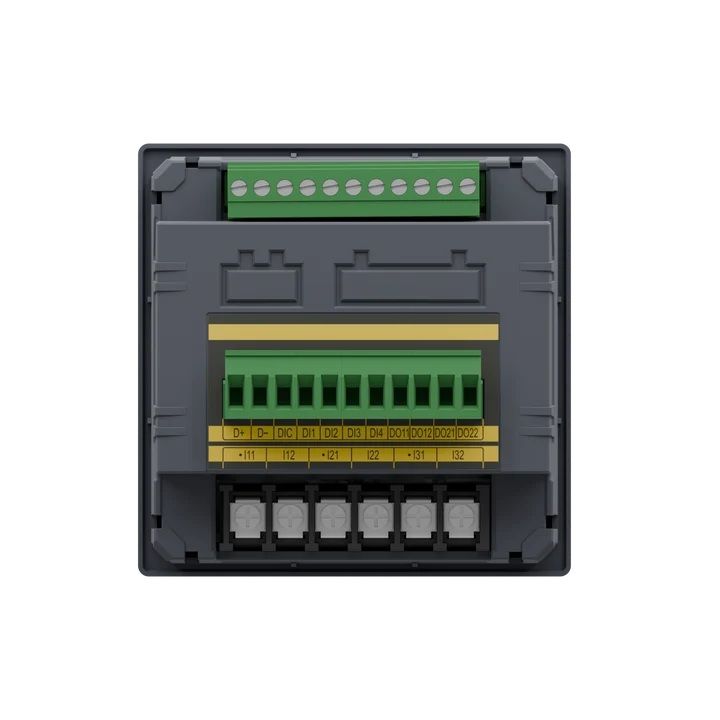

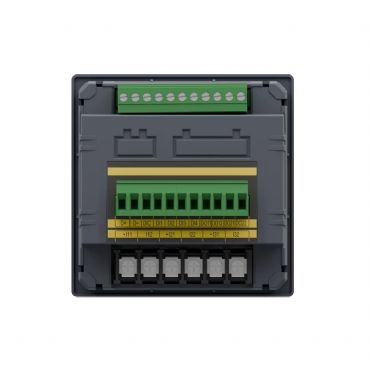

Analizörü Bağlandım Gücü Eksi Olarak Gösteriyor, Neden?	Bunun iki sebebi vardır. 1- Eğer ürün bir elektrik üretim santrali çıkışına bağlanır ise üretim sırasında (şebekeye enerji satma) aktif gücün eksi olması normal bir durumdur. 2- Faz akım ve gerilim uçları analizöre yanlış bağlanmıştır. Şöyle ki; 1. Fazdan gelen akım trafosunun sekonder ucu I11/I12 uçlarına, yine bu fazdan gelen gerilim ucu V1 girişine bağlanmalıdır. Diğer fazlarda aynı şekilde sırası ile kendi klemenslerine bağlanmalıdır. Bu bağlantı doğru yapılmaz ise akım ve gerilim ölçüm referansları arasında faz açısı 90 derecenin üzerine çıkar ve ölçümleriniz tamamen hatalı olur. Bu düzeltildikten sonra hala güç ölçümü yönü hatalı ise; örneğin tüketim olarak (+) olması gerekirken aktif güç, üretim olarak (-) gözüküyor ise ya akım trafolarının S1-S2 uçları kendi arasında yer değiştirilmeli, ya da cihazın "Basic" menüsünden akım polariteleri ters çevrilmelidir.
Gerilim Ölçümleri Yanlış, Neden?	Ürünün "Basic" menüsünden, gerilim trafosu (varsa) oranlarının doğru ayarlandığını kontrol ediniz.
Akım Ölçümü Hatalı, Neden?	Ürünün "Basic" menüsünden, akım trafosu oranlarının doğru ayarlandığını kontrol ediniz.
Tüm Bağlantılarım Doğru, Güç Eksik veya Fazla Ölçülüyor, Neden?	Ürünün "Basic" menüsünden, akım trafosu oranı ve gerilim trafosu (varsa) oranlarının doğru ayarlandığını kontrol ediniz. Bunlar doğru ise üst kısımda açıklanan akım-gerilim bağlantılarının doğru bağlanması başlığına göre bağlantıları kontrol ediniz.
Ürün Ayarlarına Girmek için Ekranda Hangi Tuşa Basmalıyım?	"Set" tuşuna basılı tutunuz. Şifre değiştirilmedi ise "0000" dır.
Ürün Arızalanır ise ne Yapmalıyım	Önceki bizle iletişim kurup onay aldıktan sonra ürünü bize göndermelisiniz. Ürünler 5 yıl garantilidir.
SGE nin Kendi Teknik Servisi Var mı?	Evet, SGE Mühendislik TSE belgeli teknik servisi bulunmaktadır.
PMC-53M-A Analizörünün Şartnamesine İhtiyacım Var	Şartname için, ürün tanıtım sayfasının en üstünde bulunan dokümanlar bölümündeki şartnameyi word dosyası olarak indirebilirsiniz veya aşağıdaki linkten indirebilirsiniz. PMC-53M-A Şartname
