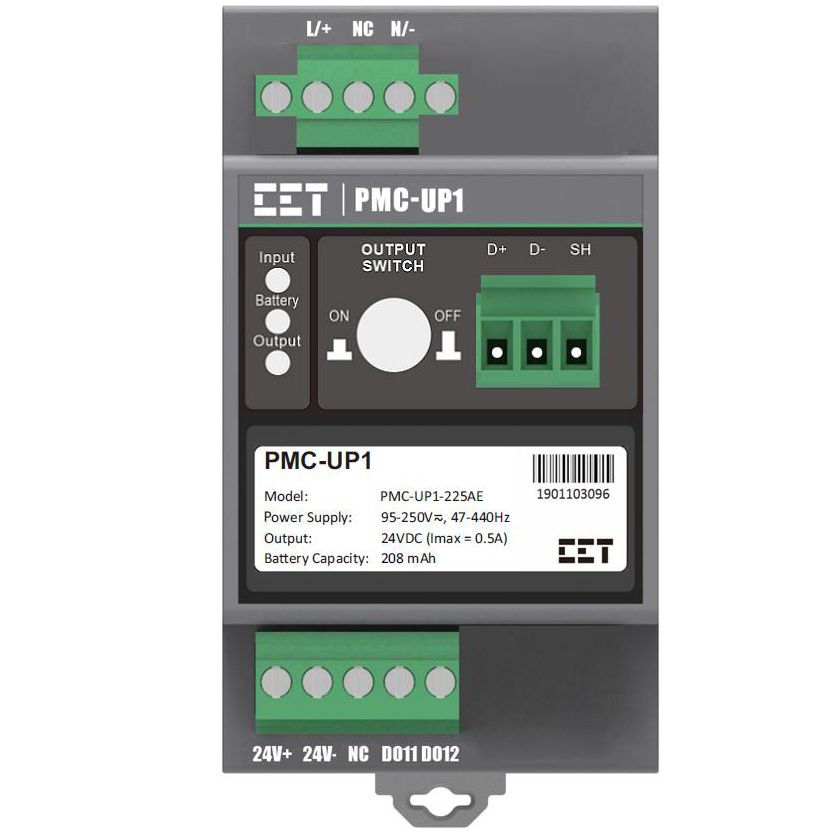

PMC-UP1
PMC-UP1 ile, otomasyon sisteminze ait ürünleri 24Vdc ile beslerken, aynı zamanda dahili bataryası sayesinde, kesintisin olarak çalışması sağlanır.
Ürün 10W gücü 10 dk boyunca besleyebilir.
Ürünün dahili kontak çıkışı sayesinde; besleme kesilmesi durumunda otomasyon sistemine çıkış verebilir. Çıkış kontağı enversör tek kontaktır.
PMC-UP1 in dahili RS485 portu sayesinde; otomasyon sistemleri üzerine Modbus RTU protokolünü kullanarak veri aktarabilir. Böylece Ürünün çalışma durum bilgileri canlı olarak izlenebilir.
Ürün beslemesi 95-250 VAC/DC (47-440Hz) dir. Böylece hem 230Vac den 24dc, hem de DC den beslenerek 24Vdc çıkış alınabilir.
Ürünün pil kapasitesi : 208 mAh, 10W da 10 dk besleme verebilir.
Ürünün garanti süresi 5 yıldır.
Montaj şekli; DIN raya monte 3 modul
Çalışma sıcaklığı: -25°C ... +70°C
Depolama Sıcaklığı: -40°C ... +85°C
STANDARTLAR
Elektromagnetik Uyumluluk
|
Test Öğesi |
Teknik Gereksinimler |
Şiddet Seviyesi |
|
Elektrostatik Deşarj Bağışıklık Testi |
IEC 61000-4-2:2008 |
4 |
|
Radyo Frekanslı Elektromanyetik Alan Bağışıklık Testi |
IEC 61000-4-3:2020 |
4 |
|
Elektrikli Hızlı Geçici/Patlama Bağışıklık Testi |
IEC 61000-4-4:2012 |
4 |
|
Sürge (Impulse) Bağışıklık Testi |
IEC 61000-4-5:2014 |
4 |
|
Radyofrekans alanları bağışıklık testi ile indüklenen bozukluklar |
IEC 61000-4-6:2013 |
3 |
|
Frekans Manyetik Alan Bağışıklık Testi |
IEC 61000-4-8:2001 |
4 |
|
Voltaj Düşüşleri, Kısa Kesintiler ve Voltaj Değişimleri Bağışıklık Testi |
IEC 61000-4-11:2020 |
Uyumlu |
|
DC Güç Giriş Portu Voltaj Düşüşleri, Kısa Kesintiler ve Gerilim Değişimleri Bağışıklık Testi |
IEC 61000-4-29:2000 |
Uyumlu |
|
Sönümlü Salınımlı Dalga Bağışıklık Testi |
IEC 61000-4-18:2011 |
4 |
|
Halka Dalgası Bağışıklık Testi |
IEC 61000-4-12:2017 |
3 |
|
Radyo Bozulma Sınırları |
CISPR 22:2006 |
B |
İzolasyon Dayanımı
|
Test Öğesi |
Standart Temel |
|
Yalıtım Direnci |
Yalıtım direnci 100MΩ'den büyük |
|
Impuls Voltajı Testi |
IEC 61010.1:2001, 6.8 (tepe değeri 6kV, 1.2/50μs impuls) |
|
AC Voltaj Testi |
IEC 61010.1:2001, 6.8 (etkili değer 2kV, 1 dakika) |
Darbe Dayanımı
|
Test Öğesi |
Teknik Gereksinimler |
Şiddet Seviyesi |
||
|
Titreşim Testi (Sinüs) |
Titreşim Tepki Testi |
IEC 255-2-1: 1989 |
Sınıf 1 |
|
|
Titreşim Dayanıklılık Testi |
IEC 255-2-1: 1989 |
Sınıf 1 |
|
|
|
Çarpışma Testi |
Etki Yanıt Testi |
IEC 255-2-2 |
Sınıf 1 |
|
| Kodu | Model | Açıklama |
|---|---|---|
| PMC-UP1-225AE | PMC-UP1 | UPS Fonksiyonlu 24Vdc Güç Kaynağı |
