PMC53A Pano Tipi Enerji Analizörü
Dikkat : Ürün pano tipi sabit bir üründür. Eğer portatif bir ürün arıyorsanız tıklayınız
YÜKSEK ÖLÇÜM HASSASİYETİ (kWh için 0,2S) , SIK DİZAYNI VE UYGUN FİYATI İLE RAKİPSİZ, ÜSTELİK 5 YIL GARANTİ
Endüstriyel tesisler, Data Center, Kamu Kuruluşları, residence, iş merkezleri vb. enerji tüketimi ve kalitesi takibi yapılması gereken tesisler için mükemmel fiyat / performans oranına sahip ürün.
OPSİYONEL ROGOSKI COIL AKIM ÖLÇÜM GİRİŞİ (BAĞLANTISI) İLE RETROFİT UYGULAMALARINDA MÜKEMMEL ÇÖZÜM
Ürüne Genel Bakış
PMC-53A, düşük maliyetli dijital güç ve enerji ölçümü için tasarlanmış akıllı çok fonksiyonlu bir enerji analizörüdür. 96 x 96 x 83,6 mm standart DIN montajlıdır. Endüstriyel, ticari ve şebeke trafo merkezi uygulamalarına uygundur. Analog ölçü aletlerinin yerine, aynı anda 4 ölçümü gösterebilen arkadan aydınlatmalı nokta matris LCD ekrana sahiptir.
Cihaz IEC 62053-22 Class 0.2S / 0.5S, ANSI C12.1 Class 0.2 ve EN 50470-1/3 Class C ile uyumludur. MID Class C sertifikalıdır. Gerçek RMS ölçümü yapar, 63. harmoniğe kadar bireysel harmonikleri hesaplar ve 1 periyotluk gerçek zamanlı gerilim/akım dalga şeklini gösterir.
İsteğe bağlı olarak nötr akımı için I4 girişi, ikinci RS-485 portu, en fazla 6 dijital giriş, 4 röle çıkışı, 2 katı hal röle (SSR) darbe çıkışı ve analog/RTD seçenekleri eklenebilir. Kurulum ayarları ön panelden veya ücretsiz yapılandırma yazılımıyla yapılır.
Öne Çıkan Özellikler
- Doğruluk: Aktif enerji IEC 62053-22 Class 0.2S veya 0.5S; gerilim ve akım ±%0,1 (Class 0.2S).
- Gerçek RMS: Firmware V2.00.00 ve üzerinde saniyede 128 örnek/periyot (önceki sürümlerde 64).
- Harmonik analizi: Gerilim ve akım için THD, TOHD, TEHD ve 63. harmoniğe kadar bireysel harmonikler; akım TDD, K-Faktörü ve Tepe Faktörü.
- Çoklu tarife (TOU): 2 TOU takvimi, her biri 12 mevsim, 20 günlük profil (her biri 12 periyot), 90 tatil/alternatif gün ve 8 tarife.
- Talep (demand) ölçümü: P/Q/S toplam, faz başına akım ve ortalama için talep, öngörülen talep ve zaman damgalı maksimum talep.

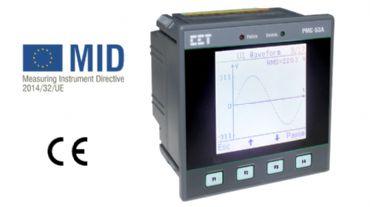

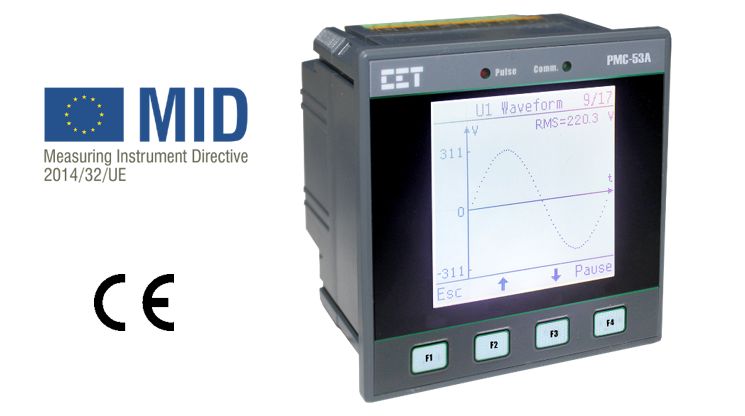

- Dalga şekli gösteren ekran: 1 periyotluk gerçek zamanlı gerilim ve akım dalga şekli, 1 saniye güncelleme hızıyla.
- Karbon emisyonu ölçümü: Firmware V2.00.02 ve üzerinde; bu ay, bu yıl ve toplam kümülatif emisyon.
- Kayıtlar: Max./Min. kaydı, 12 aylık enerji kaydı, 100 olaylık SOE kaydı (±1 ms), isteğe bağlı 16 MB kayıt belleği.
- Haberleşme: 1xRS485 portu, opsiyonel 2. ethernet portu
- İletişim Protokolleri: Modbus RTU, BACnet MS/TP, Metasys N2 ve DNP3.0, Profibus
- IO: 4DI, 2DO IO lar ile durum izleme ve sahanın hata kontak çıkışı veya alarm anında kontak verme
- Genişleme: İhtiyaca uygun opsiyonel seçenekler: Nötr akımı ölçümü (I4), 2DI, 2DO, 2PO, 1AI, 2xAO, 2xRTD
- Retrofit Uygulamaları: Standart x/5, x/1 akım trafolarına ek olarak opsiyonel, x/40mA veya Rogoski akım girişleri
- Koruma: Açıklığı olmayan IP65 gövde, standart tropikalizasyon, -25 °C ile 70 °C çalışma sıcaklığı.
- Gerçek zaman saati
- 5 yıl garanti
Ölçüm ve Enerji Fonksiyonları
Temel ölçümler
- Gerilim ve akım: Faz başına ve ortalama ULN, ULL; faz başına ve ortalama akım; hesaplanan nötr akımı ve nötr-toprak gerilimi (Ung).
- Güç: Faz başına ve toplam P, Q, S ve PF; frekans; akım yüklenme faktörü.
- Enerji: kWh/kvarh çekilen, verilen, net ve toplam; kVAh toplam; kvarh Q1-Q4; periyodik (interval) enerji.
- Çalışma süresi: Cihaz çalışma süresi (running hours).
- Opsiyonel I4: Ek akım girişi ile nötr akımı ölçümü ve hesaplanan artık akım (Ir).
Gelişmiş ölçümler ve güç kalitesi göstergeleri
- Harmonik: U ve I için THD, TOHD, TEHD; bireysel harmonikler 63. dereceye kadar.
- Dengesizlik: Gerilim ve akım dengesizliği ve simetrili bileşenler; faz açıları.
- Sapmalar: Gerilim aşırı/düşük sapması ve frekans sapması (Firmware V2.00.00 ve üzeri).
- Temel bileşen: Faz başına temel gerilim, akım ve güç; toplam temel güç ve toplam harmonik güç; Displacement PF.
Çoklu tarife ve Demand
Cihaz 2 TOU takvimini destekler ve bunlar belirlenen bir zamanda değiştirilebilir. Her tarife için toplam ve 3 faz kWh/kvarh tüketilen/üretilen, kVAh ve P/Q/S maksimum demand bilgisi tutulur. TOU programlaması yalnızca haberleşme üzerinden yapılır. Tarife geçişi, TOU takvimi yerine DI1-DI3 girişlerinin durumuna da bağlanabilir (Firmware V1.00.03 ve üzeri).
Kayıt ve Raporlama
- Max./Min. kaydı: Gerilim, akım, güç, PF, frekans, dengesizlik, K-Faktörü, Tepe Faktörü, THD gibi 46 parametre için bu ay / geçen ay (veya son reset / önceki reset) zaman damgalı Max/Min.
- Aylık enerji kaydı: Mevcut ay ve son 12 ay için enerji verileri (tarifelere göre ayrı).
- SOE kaydı: 100 olay, ±1 ms zaman damgası. Ayar değişiklikleri, setpoint ve DI durum değişiklikleri ile DO işlemleri.
- Freeze kayıtları: 60 günlük ve 36 aylık dondurma kaydı (kWh/kvarh/kVAh ve P/Q/S Max. demand).
- Veri kaydedici: Her biri 16 parametreli bağımsız 5 kaydedici; kayıt aralığı 1 dakikadan 40 güne; 15 dakikalık aralıkla en fazla 100 güne kadar yapılandırılabilir.
- Alarm Limit Aşımı: Gerilim, akım, güç ve THD gibi parametreler için 9 programlanabilir setpoint; eşik, gecikme ve DO tetikleme ayarlanabilir.
- Tanılama: Frekans aralık dışı, gerilim/akım kaybı, güç yönü, hatalı CT polaritesi, hatalı faz sırası.
- Saat: Pil destekli gerçek zamanlı saat, 25 ppm doğruluk (günde 2 saniyeden az).
Haberleşme ve Sistem Entegrasyonu
- Standart port: 1 adet optik yalıtımlı RS-485, en fazla 38.400 bps. Modbus RTU, BACnet MS/TP, Metasys N2 ve DNP 3.0 seçilebilir.
- İkinci port (opsiyonel): RS-485 Modbus RTU en fazla 115.200 bps veya PROFIBUS DP en fazla 1.500 kbps (PROFIBUS DP: Firmware V2.00.01 ve üzeri).
- Sistem entegrasyonu: CET PecStar iEMS ve iEEM ile uyumlu; BACnet MS/TP veya Modbus RTU ile bina otomasyon sistemlerine, N2 ile Johnson Controls Metasys'e, DNP 3.0 ile şebeke trafo merkezi otomasyonuna entegre edilir.
|

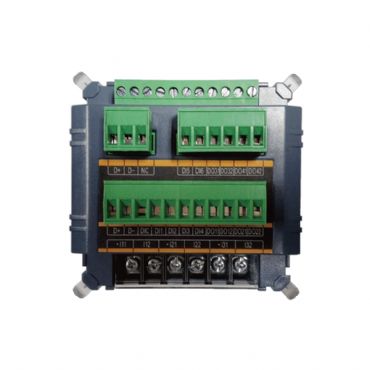

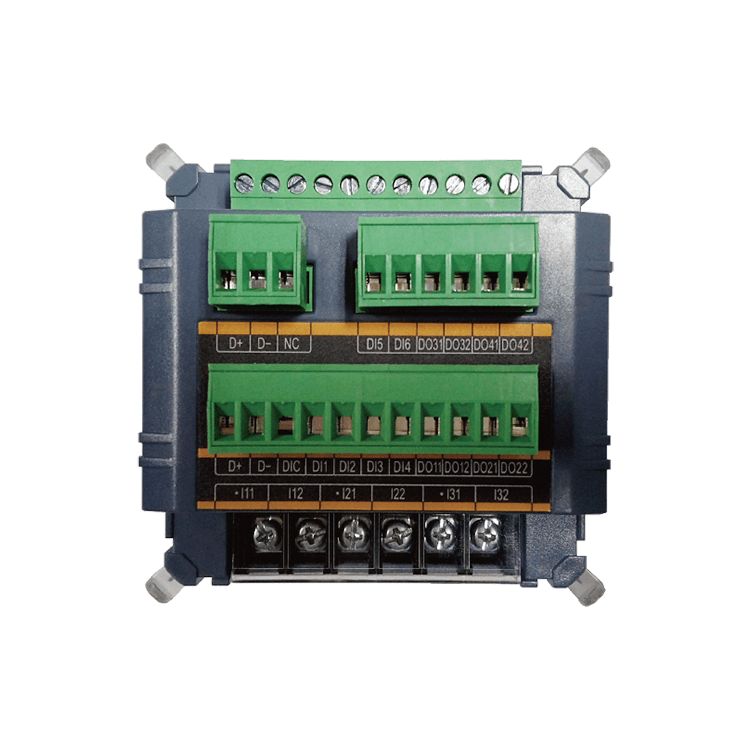

Dijital girişler (opsiyonel) |
En fazla 6 kanal, potansiyelsiz kuru kontak, dahili 24 VDC beslemeli; 1000 Hz örnekleme; programlanabilir debounce; darbe sayma (WAGES) ve tarife anahtarlama |
|
Röle çıkışları (opsiyonel) |
En fazla 4 adet Form A mekanik röle; 5 A @ 250 VAC veya 30 VDC (rezistif yük) |
|
Darbe çıkışları (opsiyonel) |
En fazla 2 adet Form A katı hal röle (SSR) ile kWh ve kvarh darbe çıkışı; en fazla 50 VDC / 50 mA |
|
Genişleme modülü A |
I4 girişi; ikinci haberleşme portu (RS-485 Modbus RTU / PROFIBUS DP) |
|
Genişleme modülü B |
2 DI + 2 röle çıkışı; 2 RTD girişi (PT100, sensör dahil değil); 1 AI + 1 AO (0/4-20 mA); 2 AO (0/4-20 mA) |
Kullanım Alanları
- Endüstriyel, ticari ve şebeke trafo merkezi ölçümü
- Bina, fabrika ve proses otomasyonu
- Alt sayaç ölçümü (sub-metering) ve maliyet dağıtımı
- Enerji yönetimi ve güç kalitesi izleme
- Split-core akım trafosu ve Rogowski bobini ile mevcut tesislerin sonradan donatılması (retrofit)
Teknik Özellikler
Giriş ve besleme
|
Gerilim girişi |
Nominal 400 V faz-nötr / 690 V faz-faz; aralık 10 V - 2 x Un; aşırı yük 2 x Un sürekli, 5 x Un 1 s; tüketim <0,02 VA/faz; CAT III 600 V; 45-65 Hz |
|
Akım girişi |
Nominal 5 A (opsiyonel 1 A); aralık %0,1 - %200 In; başlangıç akımı %0,1 In; aşırı yük 2 x In sürekli, 20 x In 1 s; tüketim <0,15 VA/faz @ 5 A |
|
CT seçenekleri |
SCCT 100/200/400/800/1600 A - 40 mA; Rogowski bobini 400/1200/2500/5000 A - 40 mA (Firmware V2.00.01 ve üzeri) |
|
Besleme (üniversal) |
60-250 VAC ±%10, 47-440 Hz; 24-250 VDC ±%10; tüketim <6 W; OVC III, 300 VLN'e kadar |
Doğruluk
|
Parametre |
5 A/1 A giriş Class 0.2S |
Class 0.5S |
SCCT / Rogowski |
Çözünürlük |
|
Gerilim |
±%0,1 |
±%0,2 |
±%0,5 |
0,001 V |
|
Akım ve I4 |
±%0,1 |
±%0,2 |
±%0,5 |
0,001 A |
|
P, Q, S |
±%0,2 |
±%0,5 |
±%1 |
0,001 kX |
|
PF |
±%0,2 |
±%0,5 |
±%1 |
0,001 |
|
Frekans |
±0,01 Hz |
±0,02 Hz |
±0,02 Hz |
0,01 Hz |
|
Faz açısı |
±1° |
±1° |
±1° |
0,1° |
Enerji: kWh, kVAh için IEC 62053-22 Class 0.2S / 0.5S, ANSI C12.1 Class 0.2, EN 50470-1/3 Class C ve IEC 62053-21 Class 1; kvarh için IEC 62053-24 Class 0.5S / Class 1 ve IEC 62053-23 Class 2. THD ve K-Faktörü IEC 61000-4-7 Class II.
Mekanik ve çevresel
|
Boyutlar |
96 x 96 x 83,6 mm; pano kesiti 92 x 92 mm |
|
Koruma sınıfı |
IP65 |
|
Çalışma sıcaklığı |
-25 °C ile 70 °C |
|
Saklama sıcaklığı |
-40 °C ile 85 °C |
|
Nem |
%5 - %95, yoğuşmasız |
|
Basınç / yükseklik |
70-106 kPa / <2000 m |
|
Kirlilik derecesi |
2; yalnızca iç mekan kullanımı |
Uyumlu standartlar ve onaylar
- Güvenlik: CE LVD 2014/35/EU (EN 61010-1, EN IEC 61010-2-030); cULus (UL 61010-1, CSA C22.2 No. 61010-1); IEC 61557-12 (PMD)
- Ölçü aletleri: MID 2014/32/EU (EN 50470-1, EN 50470-3), sertifika no. 0120/SGS0427; NMIM Malezya OIML R46 onayı
- Yalıtım: AC gerilim 3,6 kV @ 1 dk; yalıtım direnci >100 MΩ; darbe gerilimi 6 kV (1,2/50 µs)
- EMC: CE 2014/30/EU (EN IEC 61326); EN 61000-4-2/3/4/5/6/8/11/12; EN 55011, EN 55032; FCC Part 15 Subpart B Class B
- BACnet: BTL sertifikası (no. BTL-31239)
Opsiyonel Özel Akım Sensörleri ile Çalışma
PMC-SCCT serisi split-core akım trafoları (100 A, 200 A, 400 A, 800 A, 1600 A; sekonder 40 mA, sınıf 0.5),
PMC-RC serisi 3 fazlı ve 1 fazlı Rogowski bobinleri (400 A, 1200 A, 2500 A, 5000 A; sekonder 40 mA) ve Rogowski için uzatma kabloları (5 m / 10 m).
Sıkça Sorulan Sorular
|
Soru - Semptom |
Cevap |
|
PMC-53A hangi doğruluk sınıflarında çalışır? |
Aktif enerji IEC 62053-22 Class 0.2S veya 0.5S, ANSI C12.1 Class 0.2 ve EN 50470-1/3 Class C ile uyumludur. Gerilim ve akım doğruluğu Class 0.2S'de ±%0,1 olarak verilmiştir. |
|
Harmonikleri ölçebilir mi? |
Evet. Gerilim ve akım için THD, TOHD, TEHD ve 63. harmoniğe kadar bireysel harmonikler ölçülür. Ayrıca akım TDD, K-Faktörü ve Tepe Faktörü hesaplanır. Firmware V2.00.00 ve üzerinde örnekleme 64'ten 128 örnek/periyoda, kayıt belleği ise 4 MB'tan 16 MB'a yükseltilmiştir. |
|
Çoklu tarife (TOU) desteği var mı? |
Evet. 2 TOU takvimi; her biri 12 mevsim, 20 günlük profil, 90 tatil/alternatif gün ve 8 tarife içerir. Tarifeler DI1-DI3 girişlerinin durumuyla da seçilebilir. TOU programlaması haberleşme üzerinden yapılır. |
|
Hangi haberleşme protokollerini destekler? |
Standart RS-485 portu Modbus RTU, BACnet MS/TP, Metasys N2 ve DNP 3.0 destekler. İkinci port opsiyoneldir: Modbus RTU veya PROFIBUS DP. |
|
Nötr akımını ölçebilir mi? |
Opsiyonel I4 girişi ile nötr akımı ölçülür ve artık akım (Ir) hesaplanır. Ayrıca cihaz faz akımlarından nötr akımını hesaplar. |
|
Rogowski bobini veya split-core CT ile kullanılabilir mi? |
Evet. 100-1600 A arası SCCT ve 400-5000 A arası Rogowski bobinleri (40 mA sekonder) desteklenir. Bu seçenekler Firmware V2.00.01 ve üzerinde mevcuttur. Doğruluk SCCT/Rogowski kullanımında ±%0,5 gerilim/akım olarak belirtilmiştir. |
|
Veri kaydı yapabilir mi? |
Evet. 12 aylık enerji kaydı, Max./Min. kaydı ve 100 olaylık SOE kaydı standarttır. Freeze kayıtları ve 5 veri kaydedici opsiyoneldir. Kayıt belleği opsiyonel olarak 16 MB'a çıkarılabilir. |
|
Karbon emisyonu nasıl ölçülür? |
Firmware V2.00.02 ve üzerinde, yapılandırılan karbon emisyon faktörüne göre bu ay, bu yıl ve toplam kümülatif emisyon hesaplanır. 12 aylık ve 12 yıllık geçmiş kayıt saklanır. |
|
Panoya nasıl monte edilir ve koruma sınıfı nedir? |
Cihaz 92 x 92 mm pano kesitine takımsız, montaj klipsleriyle monte edilir. Gövde IP65 korumalıdır ve açıklık içermez. Çalışma sıcaklığı -25 °C ile 70 °C arasındadır. |
|
Hangi bağlantı tiplerini destekler? |
Kılavuzda 3 faz 4 telli yıldız (3 CT veya 4 CT, doğrudan veya PT ile), 3 faz 3 telli üçgen (3 veya 2 CT, doğrudan veya 2 PT ile), 1 faz 3 telli ve 1 faz 2 telli (L-N ve L-L) bağlantılar listelenmiştir. |
|
Giriş/çıkış sayısı yeterli mi? |
Cihazda 4 dijital giriş, 2 adet DO çıkışı ve kWh/kvarh için LED darbe çıkışı bulunur. Dijital girişler darbe sayacı olarak kullanılabilir. İstenirse ek IO eklenebilir |
|
Ürünün Garanti Süresi Ne Kadar? |
Ürün 5 Yıl garantilidir. |
|
Analizörün Montajını Yaptıktan Sonra Hangi Ayarları Yapmalıyım? |
Varsa akım trafosu ve gerilim trafosu oranlarının ayarlanması gerekir. Aksi taktirde ölçümler hatalı olacaktır. |
|
Analizörü Bağlandım Gücü Eksi Olarak Gösteriyor, Neden?
|
Bunun iki sebebi vardır. 1- Eğer ürün bir elektrik üretim santrali çıkışına bağlanır ise üretim sırasında (şebekeye enerji satma) aktif gücün eksi olması normal bir durumdur. 2- Faz akım ve gerilim uçları analizöre yanlış bağlanmıştır. Şöyle ki; 1. Fazdan gelen akım trafosunun sekonder ucu I11/I12 uçlarına, yine bu fazdan gelen gerilim ucu V1 girişine bağlanmalıdır. Diğer fazlarda aynı şekilde sırası ile kendi klemenslerine bağlanmalıdır. Bu bağlantı doğru yapılmaz ise akım ve gerilim ölçüm referansları arasında faz açısı 90 derecenin üzerine çıkar ve ölçümleriniz tamamen hatalı olur. Bu düzeltildikten sonra hala güç ölçümü yönü hatalı ise; örneğin tüketim olarak (+) olması gerekirken aktif güç, üretim olarak (-) gözüküyor ise ya akım trafolarının S1-S2 uçları kendi arasında yer değiştirilmeli, ya da cihazın "Basic" menüsünden akım polariteleri ters çevrilmelidir. |
|
Gerilim Ölçümleri Yanlış, Neden? |
Ürünün "Basic" menüsünden, gerilim trafosu (varsa) oranlarının doğru ayarlandığını kontrol ediniz. |
|
Akım Ölçümü Hatalı, Neden? |
Ürünün "Basic" menüsünden, akım trafosu oranlarının doğru ayarlandığını kontrol ediniz. |
|
Tüm Bağlantılarım Doğru, Güç Eksik veya Fazla Ölçülüyor, Neden? |
Ürünün "Basic" menüsünden, akım trafosu oranı ve gerilim trafosu (varsa) oranlarının doğru ayarlandığını kontrol ediniz. Bunlar doğru ise üst kısımda açıklanan akım-gerilim bağlantılarının doğru bağlanması başlığına göre bağlantıları kontrol ediniz. |
|
Ürün Ayarlarına Girmek için Ekranda Hangi Tuşa Basmalıyım? |
"Set" tuşuna basılı tutunuz. Şifre değiştirilmedi ise "0000" dır. |
|
Ürün Arızalanır ise ne Yapmalıyım |
Önceki bizle iletişim kurup onay aldıktan sonra ürünü bize göndermelisiniz. Ürünler 5 yıl garantilidir. |
|
SGE nin Kendi Teknik Servisi Var mı? |
Evet, SGE Mühendislik TSE belgeli teknik servisi bulunmaktadır. |
|
PMC-53A Analizörünün Şartnamesine İhtiyacım Var |
Şartname için, ürün tanıtım sayfasının en üstünde bulunan dokümanlar bölümündeki şartnameyi word dosyası olarak indirebilirsiniz veya aşağıdaki linkten indirebilirsiniz. |

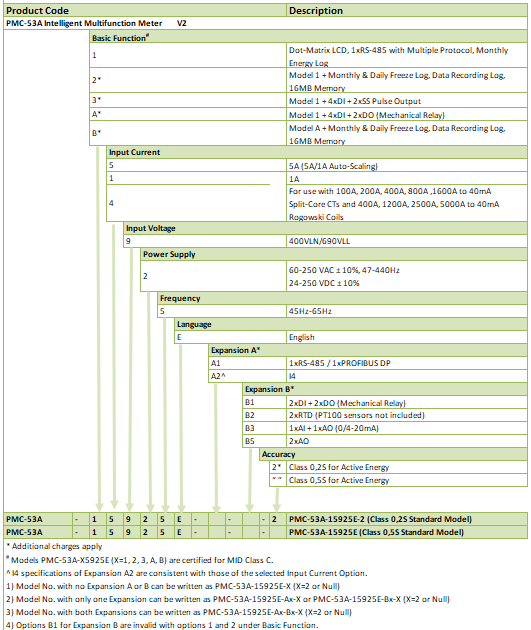

Sipariş Kodu Oluşturma Tablosu
|
PMC-53A için teklif alın Uygulamanıza uygun konfigürasyon, fiyat ve teslim süresi için uzman ekibimizle görüşün. Tel: +90 216 481 43 62 | E-posta: info@sge.com.tr |
| Kodu | Model | Açıklama |
|---|---|---|
| PMC-53A-B5925E | PMC53A | PMC-53A, 96x96mm, Pano Tipi, RS485, 4DI, 2RO, 4Mbyte, Aux: 95-250 Vac/Vdc |
| PMC-53A-B5935E | PMC53A | PMC-53A, 96x96mm, Pano Tipi, RS485, 4DI, 2RO, 4Mbyte, Aux: 20-60Vdc |
| PMC-53A-15925E-B3 | PMC53A | PMC-53A, 96x96mm, Pano Tipi, RS485, 1AI, 1AO, Aux: 95-250 Vac/Vdc |
