CSE232-H4, 1xRS232 den 4xRS232 ye, İzolasyonlu HUB
4×RS232 İzole HUB Dönüştürücü
- 1×ana istasyon RS232 ve 4×Slave istasyon RS232 arasında karşılıklı dönüştürmeyi destekler
- 300bps~460800bps baud hızını destekler
- Kapsamlı hata toleransı mekanizması, bir düğümün arızasının diğerlerini etkilememesini sağlar
- 15kV elektrostatik korumayı, ana ve Slave istasyonlar arasında 2,5kV optik izolasyonu destekler
- Ters polarite korumalı DC9~36V güç girişini destekler
- -40°C~+85°C çalışma sıcaklığı aralığı

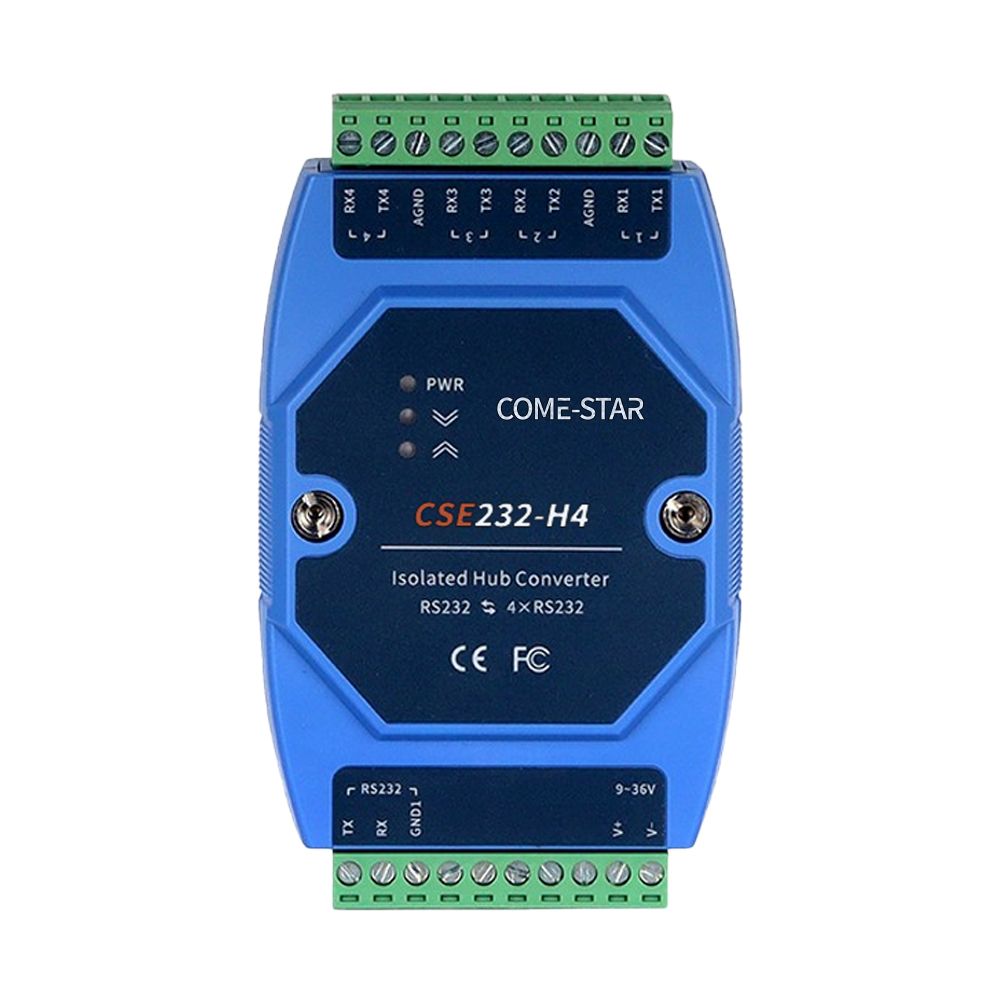

CSE232-H4, 1xRS232 ana istasyon ve 4×RS232 Slave istasyon arasında çift yönlü şeffaf dönüştürmeyi destekleyen, DIN raylı seri port izole HUB dönüştürücüdür ve bir seri port cihazının dört seri port cihazıyla ana-Slave modunda iletişim kurmasını sağlar. Bu ürün, 1 adet ana RS232 portu ve 4 adet yardımcı RS232 portuna sahiptir, 9~36V DC güç girişini destekler ve çeşitli endüstriyel fieldbus gereksinimlerini karşılamak için standart DIN ray montajını kullanır. Geleneksel bire bir yapıyı dönüştüren ve ağ düzenini önemli ölçüde basitleştiren bir RS232 yıldız bağlantı konfigürasyonu sağlar. Donanım, düşük güç tüketimi ve geniş sıcaklık aralığı tasarımına sahiptir ve -40°C ile +85°C arasında çalışmayı destekleyerek zorlu saha ortamları için uygundur. Ürün, devam takibi, erişim kontrolü, PTZ kamera kontrolü ve park yönetimi gibi iç ve dış mekan sistemlerinde yaygın olarak kullanılmaktadır.
|
Interface |
|
|
Serial Port |
Standard: Complies with EIA RS232 standard Number of interfaces: 1×master RS232 port and 4×slave RS232 ports RS232 signal: TX, RX, AGND Baud rate: 300bps~460800bps Connection method: 10-position 5.08mm pitch terminal block Interface protection: 15kV electrostatic protection Optical isolation: 2.5kV |
|
Status LED |
Power indicator, serial port sending data indicator, serial port receiving data indicator light |
|
Power Supply |
|
|
Input Voltage |
DC 9~36V, reverse polarity protection |
|
Power Consumption |
≤0.4W@DC24V (Full load) |
|
Connection |
10-pin 5.08mm pitch terminal block, 2 pins reserved for power |
|
Physical Characteristics |
|
|
Dimensions |
102.4×72×34 mm (DIN Rail mounting clip and connector size excluded) |
|
Installations |
Easy installation on 35mm DIN rails |
|
Weight |
About 0.14kg |
|
Working Environment |
|
|
Operating Temp |
-40°C~+85°C |
|
Storage Temp |
-40°C~+85°C |
|
Relative Humidity |
5%~95% (non-condensing) |
|
Industry Standard |
|
|
EMC |
IEC 61000-4-2 (ESD): Air discharge ±15kV |
| Kodu | Model | Açıklama |
|---|---|---|
| CSE232-H4 | CSE232-H4 | CSE232-H4, 4 x RS232 İzolasyonlu HUB Dönüştürücü |
