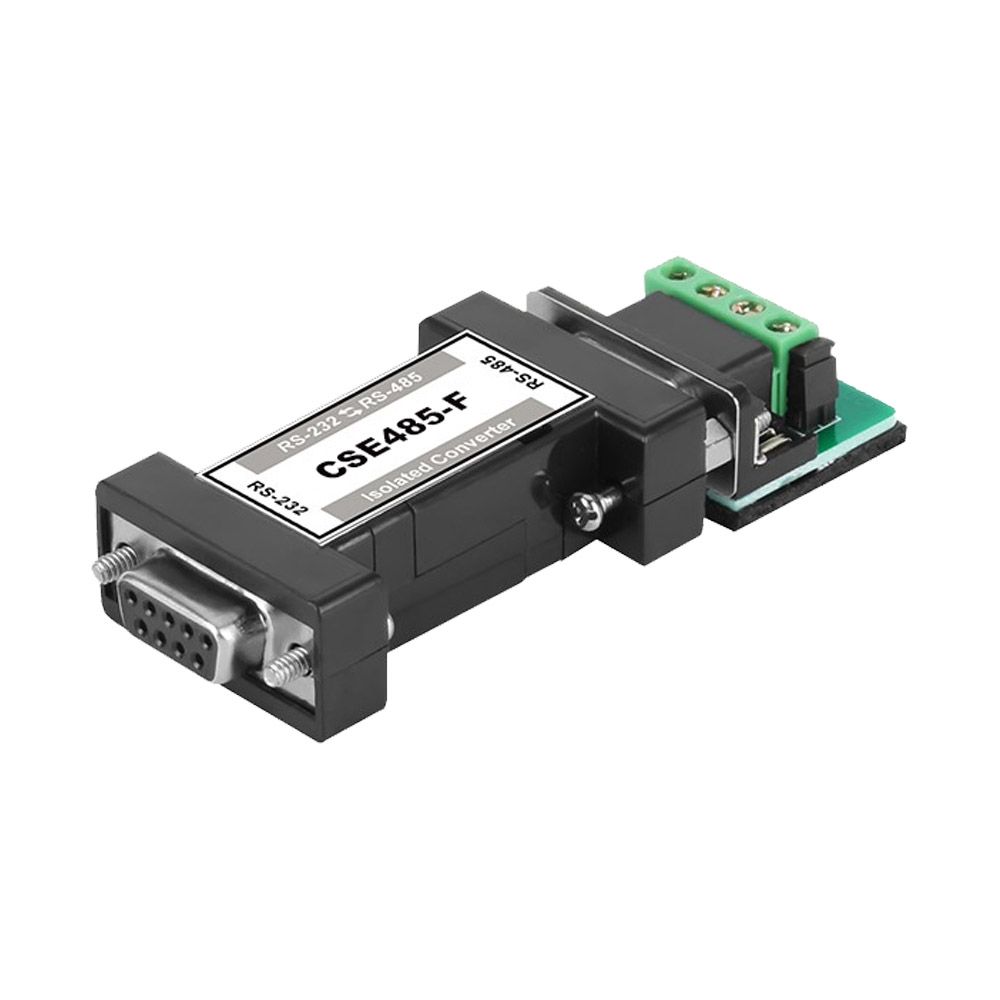

CSE485-F, RS232-r485/422 Dönüştürücü, Beslemesiz, İzolasyonlu
RS232 - RS485 Seri Dönüştürücü
- Özel seri port koruma devresi, güç altında çalışırken değiştirme özelliğini sağlar
- Dahili akıllı modül, RS-485 sinyal yönünü otomatik olarak algılar ve CTS akış kontrolünü ortadan kaldırır
- Sinyal hatları için 600W/ms yıldırım dalgalanma koruması ve 15KV ESD koruması
- Otomatik uyarlanabilir baud hızı ile şeffaf iletim, kullanıcı protokolü değişikliği gerektirmez
- Tamamen yüzey montaj teknolojisine sahip birinci sınıf ithal bileşenler kullanan endüstriyel sınıf tasarım
CSE485-F arayüz dönüştürücüler, RS232 portunu RS485 portuna dönüştürebilir. Seri portlar arasında çift yönlü veri dönüştürme sağlayabilir ve dönüştürücü, seri portun baud hızını otomatik olarak algılayarak kullanımı kolaylaştırır; cihazın baud hızı değişse bile veri akışı kaybolmaz. Veri akışının yönünü otomatik olarak kontrol etmek için I/O devresi kullanır, el sıkışma sinyali ayarları gerektirmez ve mevcut iletişim yazılımı ve arayüz donanımıyla uyumluluğu sağlar. Çalışır durumdayken çip değişimini destekler ve -40°C ile +85°C arasındaki sıcaklık ortamlarında bile istikrarlı bir şekilde çalışabilir. İç ve dış mekân seri alan veri yolu sistemlerinde yaygın olarak kullanılabilir.
|
Model |
CSE485-F |
|
Serial Port |
1×RS232 DB9F |
|
1×RS485 DBM/4-pin block |
|
|
Baud Rate (bps) |
300~57600 |
|
Transmission Distance |
RS485/RS422: 1.2km (19.2kbps) |
|
Number of Nodes |
RS485/ RS422: Up to 64 nodes |
|
Terminating Resistor |
RS485/RS422: 120Ω (set via jumper cap) |
|
Power Input |
Passive |
|
Operating Current |
<10mA |
|
Dimension |
87×33×17mm |
|
Weight |
36g (With terminal block) |
|
Operating Temperature |
-40°C~+85°C |
|
Electrostatic Protection |
15kV |
|
Surge Protection |
600W/ms |
|
Optical Isolation |
2.5kV |
| Kodu | Model | Açıklama |
|---|---|---|
| CSE485-F | CSE485-F | CSE485-F, RS232-r485/422 Dönüştürücü, Beslemesiz, İzolasyonlu |
