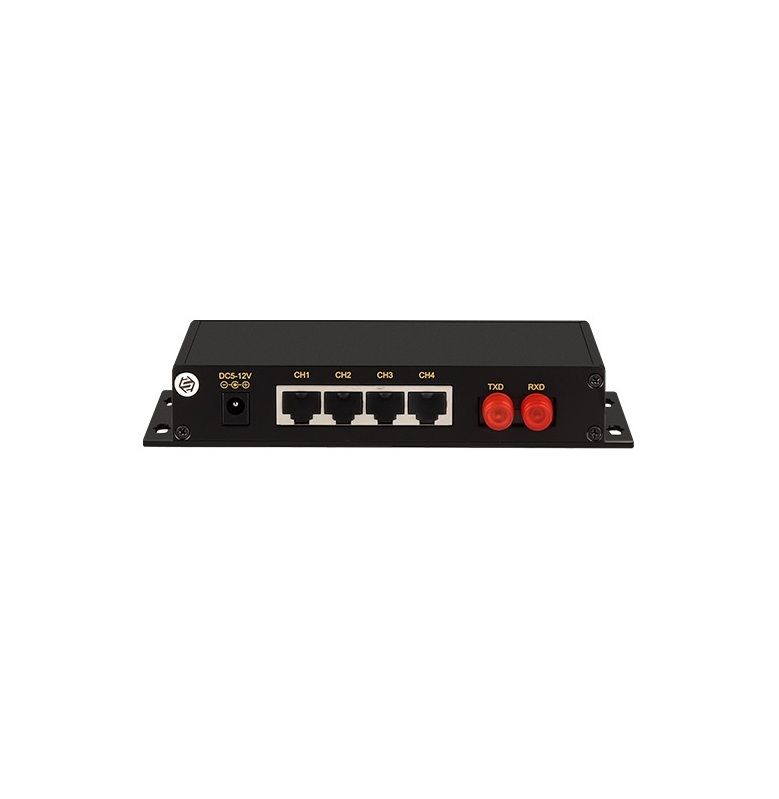

CSF204-F, 4xRS232/485/422 - Fiber Dönüştürücü
4 Portlu RS232/485/422 - Fiber Dönüştürücü
- 4×RS232/485/422 portunu 1×100Base-FX portuna dönüştürür
- Uzun mesafeli iletişimi destekler, en uzun iletim mesafesi 100 km'ye ulaşabilir
- 300 bps'den 115200 bps'ye kadar baud hızı adaptasyonunu destekler
- 15 kV elektrostatik koruma ve 600 W/ms yıldırım korumasını destekler
- 128 düğümlü çoklu makine iletişimini destekler
- DC5~12V güç girişini destekler
- Çalışma sıcaklığı -20°C ila +75°C arasındadır
CSF204-F seri - fiber dönüştürücü, tek bir optik fiber üzerinde 4*RS232/485/422 seri port veri iletimini gerçekleştirebilir. RS232, 3 telli bir sistemdir. RS485/422, çoklu makine iletişimini (128 kontak) ve 4 kanallı veri hızı adaptasyonunu destekler. Aynı zamanda, CSF204-F serisi seri port dönüştürücü, sıfır gecikmeli otomatik alıcı-verici dönüştürme özelliğine sahiptir ve benzersiz bir I/O devresi, herhangi bir el sıkışma sinyali (RTS, DTR vb.) olmadan veri akışının yönünü otomatik olarak kontrol ederek, mevcut işletim yazılımı ve arayüz donanımı için uygun olmasını sağlar. Uzun iletişim mesafesi, yüksek iletişim hızı ve çok sayıda ve dağınık düğüm arasındaki çelişkiyi çözer. Ayrıca elektromanyetik girişim, toprak halkası girişimi ve yıldırım hasarı sorunlarını çözerek veri iletişiminin güvenilirliğini, güvenliğini ve gizliliğini büyük ölçüde artırır.
Yapısal kurulum açısından, CSF204-F serisi ürünler endüstriyel sınıf duvara monte kurulumu benimser; Temel bileşenler açısından, ürün 300bps~115200bps iletim hızına sahip yüksek kaliteli tasarım çözümleri benimser ve ana kontrol bilgisayarı ile mikrodenetleyici veya çevre birimleri arasında noktadan noktaya veya noktadan çok noktaya uzaktan çoklu makine iletişim ağı oluşturarak çoklu makine yanıt iletişimini sağlayabilir. Ürünler, endüstriyel otomasyon kontrol sistemleri, hepsi bir arada kartlar, erişim kontrol sistemleri, park sistemleri, self servis bankacılık sistemleri, toplu taşıma araç gişe sistemleri, kantin yemek satış sistemleri, şirket çalışan devamsızlık yönetim sistemleri, otoyol gişe sistemleri vb. alanlarda yaygın olarak kullanılmaktadır.
|
Interface |
|
|
Serial Port |
Interface type: 4*RS232/485/422 Baud rate: 300bps~115200bps Connection method: RJ45 Number of nodes: RS485 supports 128 nodes Direction control: Automatically identify RS485 flow direction Interface protection: 15kV electrostatic protection, 600W/ms lightning protection |
|
Fiber Port |
Interface type: 1fiber port, ST/SC/FC optional Transmission distance: multi-mode 2~5km, single-mode 20km (40/60/100km optional) Transmission wavelength: multi-mode 850nm/1310nm or single-mode 1310nm/1550nm optional Fiber type: multi-mode fiber 62.5/125μm or 50/125μm, single-mode fiber 9/125μm Optical power and sensitivity: ≥-10dBm, ≤-34dBm (refer to different types of optical modules for details) Bit error rate: ≤10-9 |
|
Status LED |
Power indicator, ERR indicator, serial port TX/RX indicator |
|
Power Supply |
|
|
Input Voltage |
DC5~12V |
|
Power Consumption |
＜5W |
|
Connection |
DC round head |
|
Physical Characteristics |
|
|
Dimensions |
136×90×30 mm |
|
Installations |
Wall mount |
|
Weight |
About 0.6kg |
|
Working Environment |
|
|
Operating Temp |
-20℃~+75℃ |
|
Storage Temp |
-40℃~+85℃ |
|
Relative Humidity |
5%~95% (non-condensing) |
|
Industry Standard |
|
|
Certification |
CE, FCC, RoHS |
| Kodu | Model | Açıklama |
|---|---|---|
| CSF204-M-SC02 | CSF204-F | 4xRS232/485/422, 2xMulti Mode Fiber, SC Connector |
| CSF204-M-ST02 | CSF204-F | 4xRS232/485/422, 2xMulti Mode Fiber, ST Connector |
| CSF204-M-FC02 | CSF204-F | 4xRS232/485/422, 2xMulti Mode Fiber, FC Connector |
| CSF204-S-SC20 | CSF204-F | 4xRS232/485/422, 2xSingle Mode Fiber, SC Connector |
| CSF204-S-ST20 | CSF204-F | 4xRS232/485/422, 2xSingle Mode Fiber, ST Connector |
| CSF204-S-FC20 | CSF204-F | 4xRS232/485/422, 2xSingle Mode Fiber, FC Connector |
