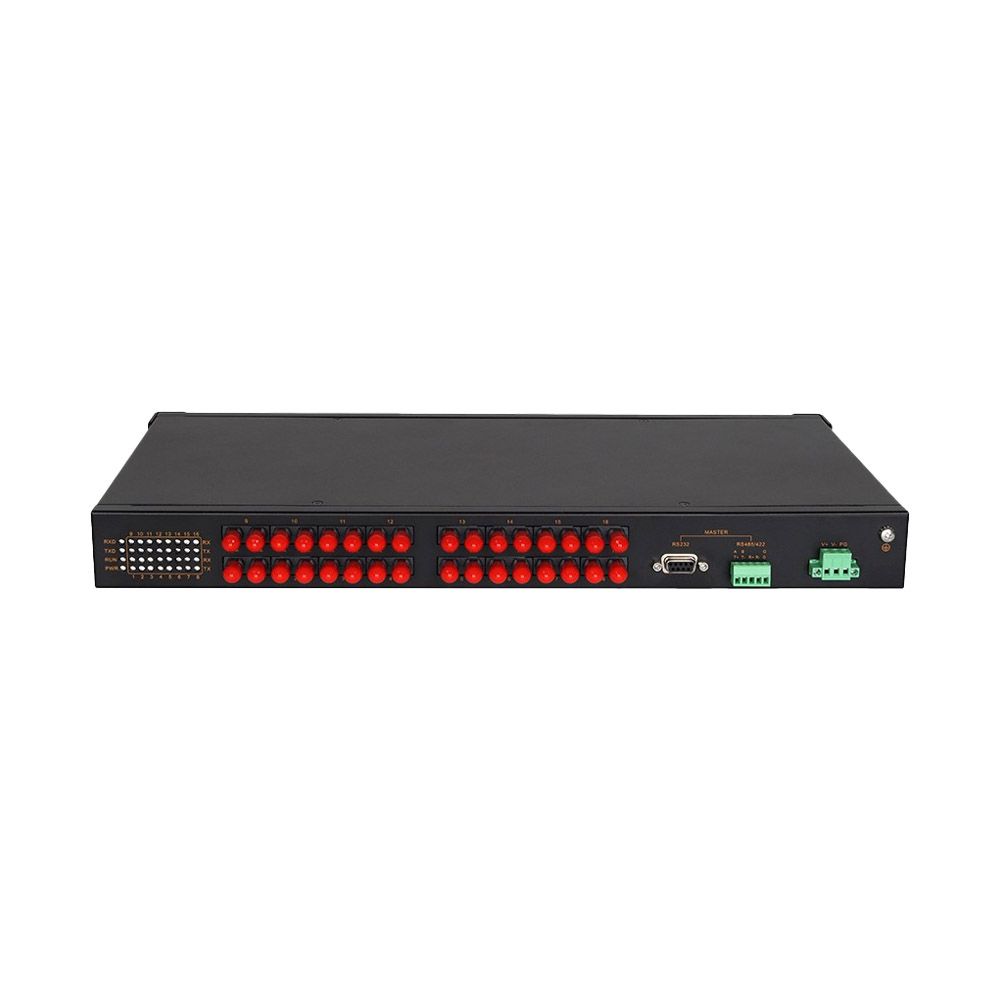

CSF516, 1xRS232/485/422 - Fiber Hub Dönüştürücü
1×RS232/485/422 - 16 Fiber Portlu HUB
- 1×RS232/485/422 seri porttan 4/8/10/16×fiber porta
- Yıldız ağ oluşturmak için CSF201 ile birlikte kullanılır
- RS232/485/422 arasında ortam dönüştürme
- Fiber port üzerinden 100 km'ye kadar uzun menzilli iletim
- Şeffaf iletimi destekler, 300bps~115200bps otomatik baud hızı algılama
- RS485 sinyal akışının yönünü otomatik olarak algılar
- Tek ana ve çoklu bağımlı iletişim modunu destekler; RS485, 128 düğüme kadar destekler.
- 18~72V DC, 85~264V / 110~370V AC giriş modelleri mevcuttur.
- IP40 dereceli gövde korumasına sahip sağlam metal gövde.
- -40°C ~ +85°C çalışma sıcaklığı aralığı.
CSF516 serisi, yıldız topolojili fiber ağları kurmak için tasarlanmış bir fiber hub dönüştürücüsüdür. Kullanıcı protokollerinde herhangi bir değişiklik gerektirmeden, tam otomatik adaptasyon ile fiber ağlar üzerinden RS232/485/422 sinyallerinin şeffaf iletimini sağlar. İsteğe bağlı 4/8/10/16 fiber portu ile 1 x RS232/485/422 seri portunu destekler. Uzun iletişim mesafeleri, yüksek veri hızları ve çok sayıda dağıtılmış düğümün zorluklarını çözerken, elektromanyetik girişim, toprak döngüsü girişimi ve yıldırım hasarından kaynaklanan sorunları ortadan kaldırır. Bu, veri iletişiminin güvenilirliğini, güvenliğini ve gizliliğini önemli ölçüde artırır.
CSF516 serisi, geniş aralıklı DC veya AC/DC güç girişi seçeneği sunar. Yapısal kurulum için ürün, 1U raf tipi tasarıma sahiptir. Çekirdek bileşenler, 300 bps ile 115200 bps arasında değişen iletim hızlarına sahip yüksek kaliteli tasarım çözümleri sunar. Bu, ana kontrol üniteleri arasında veya ana kontrol üniteleri ile mikrodenetleyiciler/çevre birimleri arasında noktadan noktaya veya noktadan çok noktaya uzaktan çoklu makine iletişim ağlarını mümkün kılar ve çoklu makine yanıt iletişimini destekler. Endüstriyel otomasyon kontrol sistemlerinde, entegre erişim kartlarında, erişim kontrol sistemlerinde, park sistemlerinde, self servis bankacılık sistemlerinde, otobüs ücreti toplama sistemlerinde, kantin yemek satış sistemlerinde, kurumsal çalışan devam yönetim sistemlerinde, otoyol gişe sistemlerinde ve daha birçok alanda yaygın olarak kullanılan bu ürün, endüstriyel iletişim için vazgeçilmezdir.
|
Interface |
|
|
Serial Port |
Standard: Complies with EIA RS232, RS485, RS422 Interface Type: 1 x RS232 or RS485/422 serial port Connection Method: RS232 uses DB9F connector; RS485/422 uses 5-pin 3.81mm pitch terminal block RS232 Signals: TX, RX, GND RS485/422 Signals: T+(A), T-(B), R+, R-, GND Baud Rate: 300bps to 115200bps Number of nodes: RS485 supports up to 128 nodes Direction control: Automatically detects RS485 flow direction |
|
Fiber Port |
Interface type: Selectable 4/8/10/16-port fiber interfaces; ST/SC/FC connectors available Transmission distance: Selectable multimode dual-fiber 1310nm 2km or single-mode dual-fiber 1310nm 20km (40/60/80/100km optional) Transmission Wavelength: Multimode 850nm/1310nm or Single-mode 1310nm/1550nm optional Fiber Type: Multi mode fiber 62.5/125μm or 50/125μm, Single mode fiber 9/125μm Optical Power & Sensitivity: ≥-8dBm, ≤-20dBm (refer to specific optical module models) |
|
Status LED |
Power indicator, Operation indicator, Serial port transmit/receive indicators, Fiber port transmit/receive indicators |
|
Power Supply |
|
|
Input Voltage |
DC models: DC18~72V, reverse polarity protection AC models: AC85~264V / DC110~370V |
|
Power Consumption |
<1W@DC24V, <1W@AC220V (Full load) |
|
Connection |
3-pin 5.08mm pitch locking terminal block |
|
Physical Characteristics |
|
|
Dimensions |
482.6×44×210mm (excluding mounting brackets) |
|
Installations |
Standard 19-inch 1U rack mount |
|
IP Code |
High-strength metal housing, IP40 protection rating |
|
Weight |
About 2.3kg |
|
Working Environment |
|
|
Operating Temp |
-40°C~+85°C |
|
Storage Temp |
-40°C~+85°C |
|
Relative Humidity |
5%~95% (non-condensing) |
|
Industry Standard |
|
|
EMC |
IEC 61000-4-2 (ESD): Level 3 (contact discharge ±8kV, air discharge ±8kV) IEC 61000-4-5 (Surge): Level 3 (Power supply: common mode ±2kV, differential mode ±1kV; RS485/422: common mode ±2kV, differential mode ±2kV) IEC 61000-4-4 (EFT): Level 4 (Power supply: ±4kV, RS485/422: ±2kV) |
| Kodu | Model | Açıklama |
|---|---|---|
| CSF516-4M-SC02 | CSF516 | 1xRS232/485/422, 4xMulti Mode Fiber, SC Connector |
| CSF516-4M-ST02 | CSF516 | 1xRS232/485/422, 4xMulti Mode Fiber, ST Connector |
| CSF516-4M-FC02 | CSF516 | 1xRS232/485/422, 4xMulti Mode Fiber, FC Connector |
| CSF516-4S-SC20 | CSF516 | 1xRS232/485/422, 4xSingle Mode Fiber, SC Connector |
| CSF516-4S-ST20 | CSF516 | 1xRS232/485/422, 4xSingle Mode Fiber, ST Connector |
| CSF516-4S-FC20 | CSF516 | 1xRS232/485/422, 4xSingle Mode Fiber, FC Connector |
| CSF516-8M-SC02 | CSF516 | 1xRS232/485/422, 8xMulti Mode Fiber, SC Connector |
| CSF516-8M-ST02 | CSF516 | 1xRS232/485/422, 8xMulti Mode Fiber, ST Connector |
| CSF516-8M-FC02 | CSF516 | 1xRS232/485/422, 8xMulti Mode Fiber, FC Connector |
| CSF516-8S-SC20 | CSF516 | 1xRS232/485/422, 8xSingle Mode Fiber, SC Connector |
| CSF516-8S-ST20 | CSF516 | 1xRS232/485/422, 8xSingle Mode Fiber, ST Connector |
| CSF516-8S-FC20 | CSF516 | 1xRS232/485/422, 8xSingle Mode Fiber, FC Connector |
| CSF516-10M-SC02 | CSF516 | 1xRS232/485/422, 10xMulti Mode Fiber, SC Connector |
| CSF516-10M-ST02 | CSF516 | 1xRS232/485/422, 10xMulti Mode Fiber, ST Connector |
| CSF516-10M-FC02 | CSF516 | 1xRS232/485/422, 10xMulti Mode Fiber, FC Connector |
| CSF516-10S-SC20 | CSF516 | 1xRS232/485/422, 10xSingle Mode Fiber, SC Connector |
| CSF516-10S-ST20 | CSF516 | 1xRS232/485/422, 10xSingle Mode Fiber, ST Connector |
| CSF516-10S-FC20 | CSF516 | 1xRS232/485/422, 10xSingle Mode Fiber, FC Connector |
| CSF516-16M-SC02 | CSF516 | 1xRS232/485/422, 16xMulti Mode Fiber, SC Connector |
| CSF516-16M-ST02 | CSF516 | 1xRS232/485/422, 16xMulti Mode Fiber, ST Connector |
| CSF516-16M-FC02 | CSF516 | 1xRS232/485/422, 16xMulti Mode Fiber, FC Connector |
| CSF516-16S-SC20 | CSF516 | 1xRS232/485/422, 16xSingle Mode Fiber, SC Connector |
| CSF516-16S-ST20 | CSF516 | 1xRS232/485/422, 16xSingle Mode Fiber, ST Connector |
| CSF516-16S-FC20 | CSF516 | 1xRS232/485/422, 16xSingle Mode Fiber, FC Connector |
