PMC-350-C LoRaWAN DIN Analizör / Süzme Sayaç

Ürüne Genel Bakış

PMC-350-C, CET nin Lorawan kablosuz teknolojisini kullanan, 3-Fazlı DIN raya monte enerji analizörü / süzme sayacıdır. Ürün 72x70x95mm lik küçük boyutları ile kısıtlı alan bulunan yerlerde ölçüm için ideal çözüm sunar. Üründe standart olarak RS-485 bağlantı noktası ve MODBUS RTU protokolü desteği bulunmaktadır. Ürün IEC 62053-21 Sınıf 1 standardına uygundur. Opsiyonel olarak kablolamanın zor olduğu alanlar için ürüne entegre Lorawan AS923-1/2/3/4, KR920 veya EU868 desteği bulunmaktadır. Ürüne opsiyonel olarak; durum izleme ve harici sayaçlardan gelen (su, gaz, kalorimetre vb.) pulse sayımı için 4xDI, sahanın kontrolü için 2xRO ve PMC350-C tarafından ölçülen enerji endekslerinin pulse olarak harici ekipmanlara aktarımı için 2xSS, trafo sargı, ortam sıcaklık vb. sıcaklık ölçümleri için 4xRTD + 1xKaçak akım ölçüm girişi eklemek mümkündür.

Öne Çıkan Özellikler

LoRaWAN (opsiyonel): Class A/C; LoRaWAN Specification 1.0.4; OTAA aktivasyon (DevEUI, AppEUI, AppKey); otomatik veri gönderimi.
Sınıf C düğüm: Sunucudan uç düğüme en düşük gecikme (Firmware V2.51.00 ve üzeri).
Giriş seçenekleri: 40 mA split-core CT, 2 mA SCCTA, 40 mA Rogowski bobini veya 5 A giriş.
Doğruluk: 5 A girişte kWh Class 0.5S; SCCT/SCCTA girişte Class 1.
Güç kalitesi: THD, TOHD, TEHD ve 31. harmoniğe kadar bireysel harmonikler; akım TDD, K-Faktörü, Tepe Faktörü.
Çoklu tarife (TOU): 2 TOU takvimi, 12 mevsim, 20 günlük profil, 90 tatil/alternatif gün, 8 tarife.
Kayıt: 12 aylık enerji kaydı, 60 günlük / 36 aylık freeze, 5 veri kaydedici, 100 olaylık SOE.
Süperkapasitör: LoRaWAN ile gerilim fazı kaybında acil veri gönderimi (Firmware V2.51.00 ve üzeri).
Montaj: DIN ray veya opsiyonel pano montajı; IP30.

Ölçüm ve Enerji Fonksiyonları

Temel ölçümler

Gerilim ve akım: Faz başına ve ortalama ULN, ULL; faz başına ve ortalama akım; hesaplanan nötr akımı.
Güç: Faz başına ve toplam P, Q, S ve PF; frekans.
Enerji: 3 faz toplam ve faz başına kWh/kvarh çekilen/verilen/net/toplam, kVAh toplam.
Opsiyonel: Sıcaklık (RTD) ve artık akım ölçümü; DI ile durum izleme ve sayaç darbe sayma.

Gelişmiş ölçümler

Harmonik: U ve I için THD, TOHD, TEHD ve 31. dereceye kadar bireysel harmonikler; akım TDD, TDD Odd/Even, K-Faktörü ve Tepe Faktörü.
Dengesizlik ve faz açısı: U ve I dengesizliği ve faz açıları; temel P ve PF; kvarh Q1-Q4.
Demand: P/Q/S toplam ve faz başına akım için demand, öngörülen demand ve zaman damgalı maksimum demand.

Çoklu tarife (TOU)

2 TOU takvimi desteklenir; her biri 12 mevsim, her biri 12 periyotlu (0-60 dk ayarlanabilir aralık) 20 günlük profil, 90 tatil/alternatif gün ve 8 tarife içerir. Her tarife için 3 faz toplam ve faz başına kWh/kvarh çekilen/verilen, kVAh ve P/Q/S maksimum demand değerleri tutulur.

Kayıt ve Raporlama

Max./Min. kaydı: Gerilim, akım, In, frekans, P, Q, S, PF, dengesizlik, K-Faktörü, Tepe Faktörü ve THD için zaman damgalı kayıt.
SOE kaydı: 100 olay; ayar, setpoint, DI, DO, silme işlemleri, artık akım ve sıcaklık alarmı; ±1 ms.
Aylık enerji kaydı: 12 aylık enerji; tarifelere göre ayrı.
Freeze kaydı: 60 günlük (2 ay) ve 36 aylık (3 yıl) kayıt; Modbus ve LoRaWAN ile okunabilir.
Veri kaydedici: 5 kaydedici, her biri 16 parametre; kayıt aralığı 1 dakikadan 40 güne.
Setpoint: 10 programlanabilir setpoint; eşik, gecikme ve DO tetikleme.
Tanılama: Frekans aralık dışı, gerilim/akım kaybı, güç yönü, olası hatalı CT polaritesi, hatalı faz sırası.

Haberleşme ve Sistem Entegrasyonu

RS-485: Optik yalıtımlı; 1200-38.400 bps; Modbus RTU.
LoRaWAN (opsiyonel): Class A/C, Specification 1.0.4; AS923-1/2/3/4, KR920, AU915, US915, EU868, IN865, RU864 bantları (bazı bantlar Firmware V2.51.00 ve üzeri); en fazla 19,32 dBm ERP.
Otomatik veri gönderimi: Anlık ölçümler, 3 faz ve faz başına enerji, demand, harmonik, Max./Min., freeze kayıtları, I/O ve setpoint durumu paketleri ayarlanabilir aralıkla LoRaWAN ağ sunucusuna gönderilir. Tüm ölçümler LoRaWAN üzerinden mevcut değildir.
Entegrasyon: CET PecStar iEMS ve ücretsiz yapılandırma yazılımı ile uyumlu; Modbus RTU veya LoRaWAN ile otomasyon, SCADA ve IoT tabanlı EMS sistemlerine bağlanır.

I/O seçenekleri	4 DI + 2 DO (mekanik röle); 4 DI + 2 katı hal darbe çıkışı; 4 RTD + 1 artık akım girişi; 2 RTD + 1 artık akım girişi + 2 katı hal darbe çıkışı (PT100 sensör ve artık akım CT'si dahil değil)
Dijital girişler (opsiyonel)	Kuru kontak, dahili 24 VDC beslemeli; 1000 Hz örnekleme
Dijital çıkışlar (opsiyonel)	Form A mekanik röle; 5 A @ 250 VAC veya 30 VDC
RTD girişleri (opsiyonel)	2 telli PT100; -40 ile 200 °C; alarm aralığı 45-140 °C
Artık akım girişi (opsiyonel)	20-2000 mA
Darbe çıkışları (opsiyonel)	Katı hal; kWh/kvarh seçilebilir; 10/100/1000/3200 imp/kXh; darbe genişliği 80 ±20 ms

Kullanım Alanları

Endüstriyel, ticari ve şebeke trafo merkezi ölçümü
Bina, fabrika ve proses otomasyonu
Süzme sayaç ölçümü ve maliyet dağıtımı
Enerji yönetimi ve güç kalitesi izleme
LoRaWAN tabanlı dağıtık ve IoT enerji yönetim sistemleri

Teknik Özellikler

Giriş ve besleme

Gerilim girişi	Nominal 277 V faz-nötr / 480 V faz-faz; aralık 20-277 V FN / 35-480 V FF; giriş empedansı 5 MΩ; sürekli aşırı yük 750 VAC FF; 45-65 Hz
Akım girişi (SCCT)	40 mA: aralık %0,15 - %100 In, başlangıç %0,15 In; 2 mA (SCCTA): %0,1 - %120 In, başlangıç %0,1 In; <0,25 VA/faz
Akım girişi (Rogowski)	40 mA; aralık %10 - %110 In; başlangıç %0,4 In (Firmware V2.51.00 ve üzeri)
Akım girişi (5 A, opsiyonel)	5 A; aralık 5 mA - 6 A
Besleme	Standart 95-250 VAC/DC ±%10, 47-440 Hz, OVC III 300 V; opsiyonel 95-480 VAC/DC; opsiyonel 20-60 VDC; <2 W

Doğruluk

Parametre	SCCT/SCCTA	5 A CT girişi	Çözünürlük
Gerilim	±%0,5	±%0,2	0,01 V
Akım	±%0,5	±%0,2	0,001 A
P, Q, S	±%1,0	±%0,5	0,001 kX
kWh, kVAh	IEC 62053-21: 2020 Class 1	IEC 62053-22: 2020 Class 0.5S	0,01 kXh
kvarh	IEC 62053-23 Class 2; IEC 62053-24 Class 1	IEC 62053-23 Class 2; IEC 62053-24 Class 0.5S	0,01 kvarh
PF	±%1,0	±%0,5	0,001
Frekans	±0,02 Hz	±0,02 Hz	0,01 Hz
In (hesaplanan)	±%1,0	±%1,0	0,001 A
Artık akım	±%1,0	±%1,0	0,1 mA
Sıcaklık	±1 °C	±1 °C	0,1 °C
THD	IEC 61000-4-7 Class II	IEC 61000-4-7 Class II	0,001 %

Mekanik ve çevresel

Montaj	DIN ray veya opsiyonel pano montajı
Boyutlar	72 x 70 x 95 mm; pano kesiti 78 x 67 mm
Koruma sınıfı	IP30
Çalışma sıcaklığı	-25 °C ile +70 °C
Saklama sıcaklığı	-40 °C ile +85 °C
Nem	%5 - %95, yoğuşmasız
Basınç	70-106 kPa
Kirlilik derecesi	2

Uyumlu standartlar

Güvenlik: CE LVD 2014/35/EU (EN 61010-1: 2010, EN 61010-2-030: 2010); IEC 61557-12: 2021 (PMD); IEC 62368-1: 2018
Yalıtım: AC gerilim 2 kV @ 1 dk; yalıtım direnci >100 MΩ; darbe gerilimi 6 kV (1,2/50 µs)
EMC: CE 2014/30/EU (EN 61326: 2013); EN 61000-4-2/3/4/5/6/8/11/12; EN 55011, EN 55032, EN 61000-3-2, EN 61000-3-3, EN 61000-6-4
Telsiz (RED): EN/IEC 62311: 2020; ETSI EN 300 220-1/-2 V3.1.1: 2017

Sıkça Sorulan Sorular

Soru - Semptom	Cevap
PMC-350-C nedir?	3 faz, DIN raylı, opsiyonel LoRaWAN haberleşmeli bir enerji sayacıdır. Standart RS-485 (Modbus RTU) vardır. LoRaWAN ile dağıtık, IoT tabanlı enerji yönetim sistemlerine uzun menzilli kablosuz veri aktarır.
PMC-PMC-350-C hangi doğruluk sınıflarında çalışır?	5 A girişte IEC 62053-22 Class 0.5S, SCCT/SCCTA girişte IEC 62053-21 Class 1 ile uyumludur. Gerilim ve akım doğruluğu 5 A girişte ±%0,2, SCCT/SCCTA girişte ±%0,5'tir.
Hangi LoRaWAN bantlarını destekler?	AS923-1/2/3/4, KR920, AU915, US915, EU868, IN865 ve RU864 (bazı bantlar Firmware V2.51.00 ve üzerini gerektirir). Class A ve Class C desteklenir. OTAA aktivasyon için DevEUI, AppEUI ve AppKey kullanılır.
LoRaWAN üzerinden hangi veriler gönderilir?	Anlık ölçümler, 3 faz ve faz başına enerji, talep, harmonikler, Max./Min. ve freeze kayıtları, I/O ve setpoint durumu paketleri ayarlanabilir aralıkla gönderilir. Tüm ölçümler LoRaWAN üzerinden mevcut değildir.
Gerilim kesildiğinde veri gönderebilir mi?	Evet. Süperkapasitör sayesinde gerilim fazı kaybı algılandığında acil veri gönderimi yapılabilir (Firmware V2.51.00 ve üzeri).
Hangi akım girişi seçenekleri var?	Split-core CT (40 mA), SCCTA (2 mA), Rogowski bobini (40 mA) ve 5 A doğrudan giriş. CT ve bobinler cihazla birlikte gelmez.
Sıcaklık ve kaçak akım ölçebilir mi?	Opsiyonel olarak 2 veya 4 adet PT100 RTD girişi (-40 ile 200 °C) ve 1 artık akım girişi (20-2000 mA) eklenebilir. Sensör ve CT dahil değildir.
Çoklu tarife (TOU) desteği var mı?	Evet. 2 TOU takvimi; 12 mevsim, 20 günlük profil, 90 tatil/alternatif gün ve 8 tarife içerir.
Harmonikleri ölçebilir mi?	Evet. THD, TOHD, TEHD ve 31. harmoniğe kadar bireysel harmonikler ile akım TDD, K-Faktörü ve Tepe Faktörü ölçülür.
Hangi haberleşme protokollerini destekler?	Standart RS-485 portu ile Modbus RTU LoRaWAN (opsiyonel): Class A/C, Specification 1.0.4; AS923-1/2/3/4, KR920, AU915, US915, EU868, IN865, RU864 bantları (bazı bantlar Firmware V2.51.00 ve üzeri); en fazla 19,32 dBm ERP.
Nötr akımını ölçebilir mi?	Cihaz faz akımlarından nötr akımını hesaplar.
Rogowski bobini veya split-core CT ile kullanılabilir mi?	Evet. 100-1600 A arası SCCT ve 400-5000 A arası Rogowski bobinleri (40 mA sekonder) desteklenir.
Veri kaydı yapabilir mi?	Evet. 12 aylık enerji kaydı, Max./Min. kaydı ve 100 olaylık SOE kaydı standarttır. Seçilen parametreler 3 yıla kadar kaydedilebilir.
Montaj ve koruma sınıfı nedir?	DIN raya veya opsiyonel olarak panoya monte edilir (pano kesiti 78 x 67 mm). Boyutlar 72 x 70 x 95 mm, koruma sınıfı IP30'dur.
Hangi bağlantı tiplerini destekler?	3 faz 4 telli yıldız 3CT, 3 faz 3 telli 3CT, 3 faz 3 tel 2CT, 1 faz 3 Tel 2CT, 1 Faz 2 Tel 2CT bağlantı tiplerini destekler.
Giriş/çıkış sayısı yeterli mi?	Cihazda 4 dijital giriş, 2 adet DO çıkışı standart olarak vardır. Opsiyonel olarak 2xpulse çıkışı, 4xRTD+1xIr kaçak akım girişi eklenebilir. Detaylar için sipariş kılavuzuna bakınzı.
Ürünün Garanti Süresi Ne Kadar?	Ürün 5 Yıl garantilidir.
Analizörün Montajını Yaptıktan Sonra Hangi Ayarları Yapmalıyım?	Varsa akım trafosu ve gerilim trafosu oranlarının ayarlanması gerekir. Aksi taktirde ölçümler hatalı olacaktır.
Analizörü Bağlandım Gücü Eksi Olarak Gösteriyor, Neden?	Bunun iki sebebi vardır. 1- Eğer ürün bir elektrik üretim santrali çıkışına bağlanır ise üretim sırasında (şebekeye enerji satma) aktif gücün eksi olması normal bir durumdur. 2- Faz akım ve gerilim uçları analizöre yanlış bağlanmıştır. Şöyle ki; 1. Fazdan gelen akım trafosunun sekonder ucu I11/I12 uçlarına, yine bu fazdan gelen gerilim ucu V1 girişine bağlanmalıdır. Diğer fazlarda aynı şekilde sırası ile kendi klemenslerine bağlanmalıdır. Bu bağlantı doğru yapılmaz ise akım ve gerilim ölçüm referansları arasında faz açısı 90 derecenin üzerine çıkar ve ölçümleriniz tamamen hatalı olur. Bu düzeltildikten sonra hala güç ölçümü yönü hatalı ise; örneğin tüketim olarak (+) olması gerekirken aktif güç, üretim olarak (-) gözüküyor ise ya akım trafolarının S1-S2 uçları kendi arasında yer değiştirilmeli, ya da cihazın "Basic" menüsünden akım polariteleri ters çevrilmelidir.
Gerilim Ölçümleri Yanlış, Neden?	Ürünün "Basic" menüsünden, gerilim trafosu (varsa) oranlarının doğru ayarlandığını kontrol ediniz.
Akım Ölçümü Hatalı, Neden?	Ürünün "Basic" menüsünden, akım trafosu oranlarının doğru ayarlandığını kontrol ediniz.
Tüm Bağlantılarım Doğru, Güç Eksik veya Fazla Ölçülüyor, Neden?	Ürünün "Basic" menüsünden, akım trafosu oranı ve gerilim trafosu (varsa) oranlarının doğru ayarlandığını kontrol ediniz. Bunlar doğru ise üst kısımda açıklanan akım-gerilim bağlantılarının doğru bağlanması başlığına göre bağlantıları kontrol ediniz.
Ürün Ayarlarına Girmek için Ekranda Hangi Tuşa Basmalıyım?	"Set" tuşuna basılı tutunuz. Şifre değiştirilmedi ise "0000" dır.
Ürün Arızalanır ise ne Yapmalıyım	Önceki bizle iletişim kurup onay aldıktan sonra ürünü bize göndermelisiniz. Ürünler 5 yıl garantilidir.
SGE nin Kendi Teknik Servisi Var mı?	Evet, SGE Mühendislik TSE belgeli teknik servisi bulunmaktadır.
PMC-350-C Analizörünün Şartnamesine İhtiyacım Var	Şartname için, ürün tanıtım sayfasının en üstünde bulunan dokümanlar bölümündeki şartnameyi word dosyası olarak indirebilirsiniz veya aşağıdaki linkten indirebilirsiniz. PMC-PMC-350-C Şartname

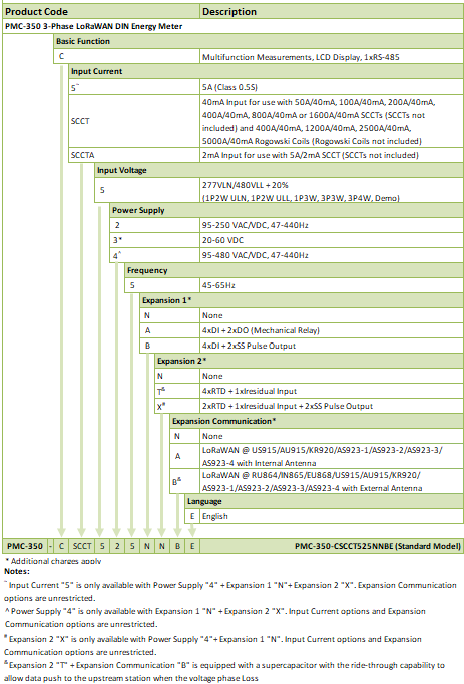

Sipariş Kodu Oluşturma Tablosu

pmc-350-c ordering

Kodu	Model	Açıklama
PMC-350-CSCCT525NNBE	PMC-350-C	PMC-350, 40mA Akım Trafosu Girişli
