PMC-340-A6, 3 Faz 100A / x/5A Süzme Sayaç / Analizör
Ürüne Genel Bakış
PMC-340-A6, alçak gerilim güç ve enerji ölçümü için tasarlanmış dijital 3 faz bir enerji analizör / sayaçdır. DIN raya monte edilir, büyük ve kolay okunur LCD ekrana sahiptir ve gerçek RMS çok fonksiyonlu ölçüm yapar. 100 A'e kadar doğrudan bağlantı (harici akım trafosu (CT) gerekmez gerekmez) veya akım trafosu (CT) girişli modeli vardır.
Doğrudan bağlantılı girişte IEC 62053-21: 2020 ve AS 62053.21: 2023 Class 0.5 ile EN 50470-3: 2022 Class C, CT girişte IEC 62053-22: 2020 ve AS 62053.22: 2023 Class 0.5S ile EN 50470-3: 2022 Class C ile uyumludur.
Standart olarak enerji darbesi için LED ve 1 katı hal darbe çıkışı, 16 MB kalıcı bellek, 1 dijital giriş ve RS-485 (Modbus RTU) bulunur. Dahili sensörlerle manyetik sabotaj algılama yapar.
Öne Çıkan Özellikler
- Doğrudan bağlantı: 100 A'e kadar harici CT olmadan (10 A / 100 A). CT girişli model: 1 A / 10 A.
- Sertifikalar: MID Directive 2014/32/EU (M4) ve NMI M13-1 (Avustralya) onayları.
- Çok fonksiyonlu gerçek RMS ölçüm: Faz başına ve toplam enerji, 4 kadran kvarh, THD ve 31. harmoniğe kadar bireysel harmonikler, K-Faktörü, TDD, dengesizlik.
- Çoklu tarife (TOU): 2 TOU takvimi, 12 mevsim, 20 günlük profil (14 periyot), 90 tatil/alternatif gün, 5 tarife.
- 16 MB veri kaydı: 2 veri kaydedici (her biri en fazla 16 parametre), 1 saniye - 40 gün aralık.
- 128 olaylık SOE, 20 setpoint: ±1 ms zaman damgası.
- Sabotaj algılama: Manyetik sabotaj sensörü ve DI ile sabotaj alarmı.
- Güvenlik: Ön panel şifresi ve 3 seviyeli bağımsız haberleşme şifresi.
- Kendinden besleme: 88-276 VAC.
Ölçüm ve Enerji Fonksiyonları
Temel ölçümler (gerçek RMS)
- Elektriksel büyüklükler: ULN, ULL, I, faz açısı, In (hesaplanan), P, Q, S, PF, dPF, frekans.
- Enerji: Faz başına ve toplam kWh/kvarh çekilen/verilen/toplam/net, kVAh, 4 kadran kvarh; tarife başına kWh/kvarh çekilen/verilen ve kVAh.
- Güç kalitesi: Gerilim ve akım THD, TOHD, TEHD, 31. harmoniğe kadar bireysel harmonikler, dengesizlik; akım K-Faktörü, Tepe Faktörü, TDD, TDD Odd/Even.
- Demand: I, P, Q, S, ULN, ULL ve sıcaklık için demand ve maksimum demand.
- Sıcaklık ve çalışma süresi: Cihaz sıcaklığı ve çalışma süresi.
Kayıt ve Raporlama
- Max./Min. kaydı: Gerçek zamanlı ölçümler için Max./Min. kaydı.
- Aylık enerji kaydı: 12 aylık kWh, kvarh çekilen/verilen/toplam/net, kVAh, kvarh Q1-Q4 ve tarife başına enerji.
- Veri kaydedici: 2 kayıt; her biri en fazla 16 parametre; kayıt aralığı 1 saniye - 40 gün; ayarlanabilir kayıt derinliği (en fazla 65535) ve offset; 16 parametreyi 5 dakika aralıkla 7 aydan uzun süre kaydedebilir.
- SOE kaydı: 128 olay, ±1 ms zaman damgası; sabotaj alarmları da kaydedilir.
- Setpoint: 20 programlanabilir setpoint; gerilim, akım, güç, sıcaklık ve DI durumu; eşik ve gecikme.
- Saat: Pil destekli gerçek zamanlı saat, 6 ppm (günde en fazla 0,5 saniye).
Haberleşme ve Sistem Entegrasyonu
- RS-485: Optik yalıtımlı; 1,2-38,4 kbps; Modbus RTU.
- Entegrasyon: CET PecStar iEMS ve ücretsiz yapılandırma yazılımı ile uyumlu; Modbus RTU ile otomasyon/SCADA sistemlerine bağlanır; MV-90 ile uyumludur.
|
Dijital giriş |
1 kanal; harici durum izleme veya pulse sayma (WAGES); dahili beslemeli |
|
Darbe çıkışı |
Ön panel LED ve 1 katı hal pulse çıkışı (kWh/kvarh seçilebilir); darbe sabiti 1-999.999 ayarlanabilir; darbe genişliği 30-500 ms ayarlanabilir; en fazla 80 VDC / 10 mA |
|
Varsayılan darbe sabiti |
Doğrudan giriş 500 imp/kWh; CT giriş 10.000 imp/kWh (Genel/NMI), 5000 imp/kWh (MID) |
Kullanım Alanları
- DIN raylı enerji ölçümü
- Endüstriyel, ticari ve şebeke trafo merkezi ölçümü
- Bina, fabrika ve proses otomasyonu
- süzme sayaç ölçümü ve maliyet dağıtımı
- NMI/MID uyumlu enerji yönetimi
Teknik Özellikler
Giriş ve besleme
|
Gerilim girişi |
Un: 110 / 220 / 230 / 240 VAC; aralık 88-276 VAC (kendinden beslemeli); <2 VA/faz |
|
Doğrudan akım girişi |
In/Imax 10 A / 100 A; aralık %0,4 In - Imax; başlangıç akımı %0,4 In (40 mA); Imin %5 In (0,5 A) IEC/AS için, MID için 0,3 A; <0,2 VA/faz |
|
CT akım girişi |
In/Imax 1 A / 10 A; aralık %0,1 In - Imax; başlangıç akımı %0,1 In (1 mA); Imin %1 In (0,01 A); <0,2 VA/faz |
|
Frekans |
45-65 Hz |
Doğruluk
|
Parametre |
Doğrudan giriş |
CT girişi |
Çözünürlük |
|
Gerilim |
±%0,2 |
±%0,2 |
0,01 V |
|
Akım |
±%0,2 |
±%0,2 |
0,001 A |
|
P, Q, S |
±%0,5 |
±%0,5 |
0,001 W/var/VA |
|
kWh, kVAh |
IEC 62053-21: 2020, AS 62053.21: 2023 Class 0.5; EN 50470-3: 2022 Class C |
IEC 62053-22: 2020, AS 62053.22: 2023 Class 0.5S; EN 50470-3: 2022 Class C |
0,1 / 0,01 / 0,001 kXh (seçilebilir) |
|
kvarh |
IEC 62053-24: 2020 Class 1 |
IEC 62053-24: 2020 Class 1 |
- |
|
PF |
±%0,5 |
±%0,5 |
0,001 |
|
Frekans |
±0,02 Hz |
±0,02 Hz |
0,01 Hz |
|
In (hesaplanan) |
±%1,0 |
±%1,0 |
0,001 A |
|
THD |
IEC 61000-4-7 Class II |
IEC 61000-4-7 Class II |
0,001 % |
|
Sıcaklık |
±1 °C |
±1 °C |
0,1 °C |
Enerji çözünürlüğü: Varsayılan çözünürlük 0,1 kXh (MID sertifikalı)'dır. Sipariş aşamasında 0,01 kXh veya 0,001 kXh (Avustralya NMI onaylı) fabrika ayarı belirtilebilir. Bu ayar yalnızca fabrikada yapılır ve sonradan değiştirilemez.
Mekanik ve çevresel
|
Montaj |
DIN ray |
|
Boyutlar |
72 x 95 x 70 mm; ağırlık 0,54 kg |
|
Koruma sınıfı |
IP51 (ön), IP30 (gövde) |
|
Belirtilen çalışma sıcaklığı |
-25 °C ile +55 °C (limit çalışma sıcaklığı -25 °C ile +70 °C) |
|
Saklama/taşıma sıcaklığı |
-40 °C ile +85 °C |
|
Nem |
%5 - %95, yoğuşmasız |
|
Basınç |
70-106 kPa |
|
Kirlilik derecesi / kullanım kategorisi |
2 (iç mekan) / UC3 |
|
Bağlantı kesiti |
Doğrudan giriş 0,2-1,2 mm² (16-30 AWG) (akım klemensleri); CT giriş 0,2-3,5 mm² (12-30 AWG) |
Uyumlu standartlar ve onaylar
- Güvenlik: CE LVD 2014/35/EU (EN 61010-1, EN 61010-2-030); IEC 61557-12: 2021 (PMD); IEC 62052-31, AS 62052.31, EN 62052-31; NMI M13-1
- Yalıtım: AC gerilim 4 kV @ 1 dk; darbe gerilimi 6 kV (1,2/50 µs)
- EMC: EN IEC 61326: 2021; EN 61000-4-2/3/4/5/6/8/11/12; EN IEC 61000-6-2, EN IEC 61000-6-4
- Ölçü aleti onayları: MID 2014/32/EU M4 (doğrudan: 69268469 0001; CT: 69268470 0001); NMI M13-1 Avustralya (onay işareti NMI 14/2/127)
SIKÇA SORULAN SORULAR
|
Soru - Semptom |
Cevap |
|
PMC-340 hangi doğruluk sınıflarında çalışır? |
Doğrudan bağlantılı girişte IEC 62053-21: 2020 Class 0.5 ve EN 50470-3: 2022 Class C, CT girişte IEC 62053-22: 2020 Class 0.5S ve EN 50470-3: 2022 Class C ile uyumludur. Gerilim ve akım doğruluğu ±%0,2'dir. |
|
Doğrudan bağlantılı model kaç amper taşır? |
10 A / 100 A (In/Imax). 100 A'e kadar harici akım trafosu (CT) olmadan bağlanır. Akım trafosu (CT) girişli model 1 A / 10 A (In/Imax) içindir. |
|
MID ve NMI onayı var mı? |
Evet. MID 2014/32/EU (M4) sertifikaları doğrudan ve CT girişli modeller için ayrı ayrı verilmiştir. Avustralya NMI M13-1 onayı (NMI 14/2/127) vardır. |
|
Harmonikleri ölçebilir mi? |
Evet. Gerilim ve akım THD, TOHD, TEHD ve 31. harmoniğe kadar bireysel harmonikler ile akım K-Faktörü, Tepe Faktörü ve TDD ölçülür. |
|
Çoklu tarife (TOU) desteği var mı? |
Evet. 2 TOU takvimi; 12 mevsim, 20 günlük profil (her biri 14 periyot), 90 tatil/alternatif gün ve 5 tarife içerir. |
|
Enerji çözünürlüğü değiştirilebilir mi? |
Varsayılan 0,1 kXh'dır (MID). Sipariş aşamasında 0,01 veya 0,001 kXh (NMI) belirtilebilir. Bu ayar yalnızca fabrikada yapılır, sonradan değiştirilemez. |
|
Hangi haberleşme protokollerini destekler? |
Optik yalıtımlı RS-485 portu (1,2-38,4 kbps) ile Modbus RTU. MV-90 ile uyumludur.
|
|
Ayrı bir besleme gerekir mi? |
Hayır, kendi ölçüm girişlerinden besleme almaktadır. |
|
Veri kaydedici kapasitesi nedir? |
16 MB kalıcı bellek; 2 veri kaydedici, her biri en fazla 16 parametre. 5 dakika aralıkla 16 parametre 7 aydan uzun süre kaydedilebilir. |
|
Montaj ve koruma sınıfı nedir? |
DIN raya takımsız monte edilir. Boyutlar 72 x 95 x 70 mm; koruma sınıfı IP51 (ön), IP30 (gövde)'dir. |
|
Sabotaj algılama nasıl çalışır? |
Dahili sensörlerle manyetik sabotaj algılanır. Ayrıca DI harici bir anahtara bağlanıp setpoint parametresi olarak sabotaj alarmı için kullanılabilir. Alarm olayları SOE kaydına yazılır. |
|
Hangi bağlantı tiplerini destekler? |
3 faz 4 telli yıldız 3CT, 3 faz 3 telli 3CT, 3 faz 3 tel 2CT, 1 faz 3 Tel 2CT, 1 Faz 2 Tel 1CT, 1 Faz 3CT bağlantı tiplerini destekler. |
|
Giriş/çıkış sayısı yeterli mi? |
Ürün 1xpulse çıkışı + 1x dijital girişe sahiptir. |
|
Ürünün Garanti Süresi Ne Kadar? |
Ürün 5 Yıl garantilidir. |
|
Analizörün Montajını Yaptıktan Sonra Hangi Ayarları Yapmalıyım? |
Varsa akım trafosu ve gerilim trafosu oranlarının ayarlanması gerekir. Aksi taktirde ölçümler hatalı olacaktır. |
|
Analizörü Bağlandım Gücü Eksi Olarak Gösteriyor, Neden?
|
Bunun iki sebebi vardır. 1- Eğer ürün bir elektrik üretim santrali çıkışına bağlanır ise üretim sırasında (şebekeye enerji satma) aktif gücün eksi olması normal bir durumdur. 2- Faz akım ve gerilim uçları analizöre yanlış bağlanmıştır. Şöyle ki; 1. Fazdan gelen akım trafosunun sekonder ucu I11/I12 uçlarına, yine bu fazdan gelen gerilim ucu V1 girişine bağlanmalıdır. Diğer fazlarda aynı şekilde sırası ile kendi klemenslerine bağlanmalıdır. Bu bağlantı doğru yapılmaz ise akım ve gerilim ölçüm referansları arasında faz açısı 90 derecenin üzerine çıkar ve ölçümleriniz tamamen hatalı olur. Bu düzeltildikten sonra hala güç ölçümü yönü hatalı ise; örneğin tüketim olarak (+) olması gerekirken aktif güç, üretim olarak (-) gözüküyor ise ya akım trafolarının S1-S2 uçları kendi arasında yer değiştirilmeli, ya da cihazın "Basic" menüsünden akım polariteleri ters çevrilmelidir. |
|
Gerilim Ölçümleri Yanlış, Neden? |
Ürünün "Basic" menüsünden, gerilim trafosu (varsa) oranlarının doğru ayarlandığını kontrol ediniz. |
|
Akım Ölçümü Hatalı, Neden? |
Ürünün "Basic" menüsünden, akım trafosu oranlarının doğru ayarlandığını kontrol ediniz. |
|
Tüm Bağlantılarım Doğru, Güç Eksik veya Fazla Ölçülüyor, Neden? |
Ürünün "Basic" menüsünden, akım trafosu oranı ve gerilim trafosu (varsa) oranlarının doğru ayarlandığını kontrol ediniz. Bunlar doğru ise üst kısımda açıklanan akım-gerilim bağlantılarının doğru bağlanması başlığına göre bağlantıları kontrol ediniz. |
|
Ürün Ayarlarına Girmek için Ekranda Hangi Tuşa Basmalıyım? |
"Set" tuşuna basılı tutunuz. Şifre değiştirilmedi ise "0000" dır. |
|
Ürün Arızalanır ise ne Yapmalıyım |
Önceki bizle iletişim kurup onay aldıktan sonra ürünü bize göndermelisiniz. Ürünler 5 yıl garantilidir. |
|
SGE nin Kendi Teknik Servisi Var mı? |
Evet, SGE Mühendislik TSE belgeli teknik servisi bulunmaktadır. |
|
PMC-340 Analizörünün Şartnamesine İhtiyacım Var |
Şartname için, ürün tanıtım sayfasının en üstünde bulunan dokümanlar bölümündeki şartnameyi word dosyası olarak indirebilirsiniz veya aşağıdaki linkten indirebilirsiniz. |

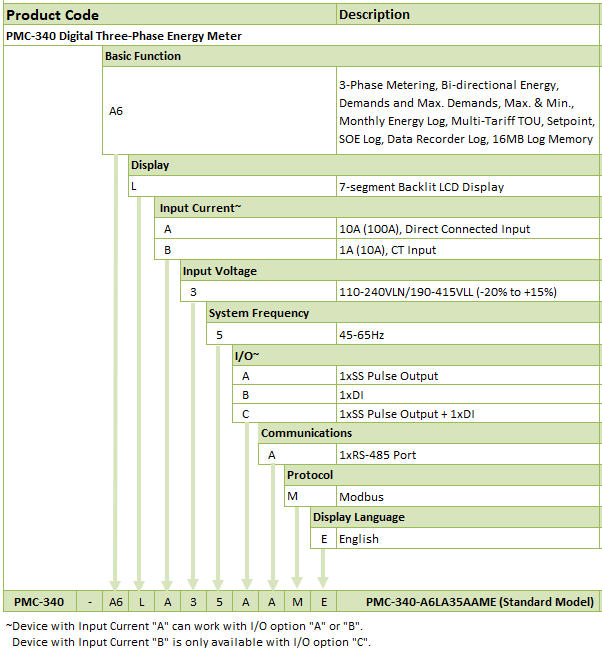

SİPARİŞ KODU OLUŞTURMA TABLOSU
|
PMC-340-A6 için teklif alın Uygulamanıza uygun konfigürasyon, fiyat ve teslim süresi için uzman ekibimizle görüşün. Tel: +90 216 481 43 62 | E-posta: info@sge.com.tr |
| Kodu | Model | Açıklama |
|---|---|---|
| PMC-340-A6LA35AAME | PMC-340-A6 | X/5A, Akım Trafolu Bağlantılı Model |
| PMC-340-A6LB35AAME | PMC-340-A6 | 100A, Akım Trafosuz Direkt Bağlantılı Model |
