Dijital girişler

4 kanal, potansiyelsiz kuru kontak, dahili 24 VDC beslemeli; 1000 Hz örnekleme; programlanabilir debounce; darbe sayma ve tarife anahtarlama

Röle çıkışları

2 adet Form A mekanik röle; 5 A @ 250 VAC veya 30 VDC (rezistif)

Darbe çıkışları (opsiyonel)

2 adet Form A katı hal röle; kWh ve kvarh darbe; en fazla 50 VDC / 50 mA

Genişleme A (opsiyonel)

I4 akım girişi + AI (0/4-20 mA) + Ir girişi (0-0,5 mA)

Genişleme B (opsiyonel)

2 x AO (0/4-20 mA), Firmware V2.00.03 ve üzeri

Genişleme C (opsiyonel)

3 x RTD (PT100, sensör dahil değil), Firmware V2.00.03 ve üzeri

Gerilim girişi

Nominal 400 V faz-nötr / 690 V faz-faz; aralık 10 V - 2 x Un; aşırı yük 2 x Un sürekli, 5 x Un 1 s; <0,02 VA/faz; CAT III 600 V; 45-65 Hz

Akım girişi

Nominal 5 A (opsiyonel 1 A); aralık %0,1 - %200 In; başlangıç akımı %0,1 In; aşırı yük 2 x In sürekli, 20 x In 1 s; <0,15 VA/faz @ 5 A

CT seçenekleri

SCCT 100/200/400/800/1600 A - 40 mA; Rogowski bobini 400/1200/2500/5000 A - 40 mA

Artık akım girişi (opsiyonel)

In 0,5 mA; aralık %2 - %200 In; katı çekirdekli veya split-core artık akım CT'si

Besleme

60-250 VAC ±%10, 47-440 Hz; 24-250 VDC ±%10; <4 W; OVC III, 300 VLN'e kadar

Gerilim

±%0,1

±%0,2

±%0,5

0,001 V

Akım ve I4

±%0,1

±%0,2

±%0,5

0,001 A

P, Q, S

±%0,2

±%0,5

±%1

0,001 kX

PF

±%0,2

±%0,5

±%1

0,001

Frekans

±0,01 Hz

±0,02 Hz

±0,02 Hz

0,01 Hz

Ir girişi

±%0,5

±%0,5

±%0,5

0,001 A

Faz açısı

±1°

±1°

±1°

0,1°

Boyutlar

96 x 96 x 83,6 mm; pano kesiti 92 x 92 mm

Koruma sınıfı

IP65 (ön panel), IP30 (gövde)

Çalışma sıcaklığı

-25 °C ile 70 °C

Saklama sıcaklığı

-40 °C ile 85 °C

Nem

%5 - %95, yoğuşmasız

Basınç / yükseklik

80-106 kPa / <2000 m

Kirlilik derecesi

2; yalnızca iç mekan kullanımı

Temel fonksiyon (E)

Nokta matris LCD, aylık ve günlük freeze kaydı, veri kaydedici, 16 MB bellek, 1 Ethernet ve 1 RS-485 (Modbus RTU, BACnet MS/TP, DNP 3.0)

Akım girişi

5: 5 A (5 A/1 A otomatik ölçekleme); 1: 1 A; 4: 100-1600 A split-core CT ve 400-5000 A Rogowski bobini (40 mA)

Gerilim girişi

9: 400 V faz-nötr / 690 V faz-faz

Besleme

2: 60-250 VAC ±%10 (47-440 Hz) / 24-250 VDC ±%10

Frekans

5: 45-65 Hz

I/O

A: 4 DI + 2 DO (mekanik röle); B: 4 DI + 2 katı hal darbe çıkışı

Genişleme

X: yok; A: I4 + AI (0/4-20 mA) + Ir (0-0,5 mA); B: 2 AO (0/4-20 mA); C: 3 RTD (PT100). A, B, C ek ücretlidir.

Dil

E: İngilizce

Doğruluk

2: aktif enerji Class 0.2S (yalnızca akım girişi 5 ve 1 için); boş: Class 0.5S. Akım girişi 4 seçilirse ana ünite Class 0.5S'dir.

Soru - Semptom

Cevap

PMC-53A-E ile PMC-53A arasındaki fark nedir?

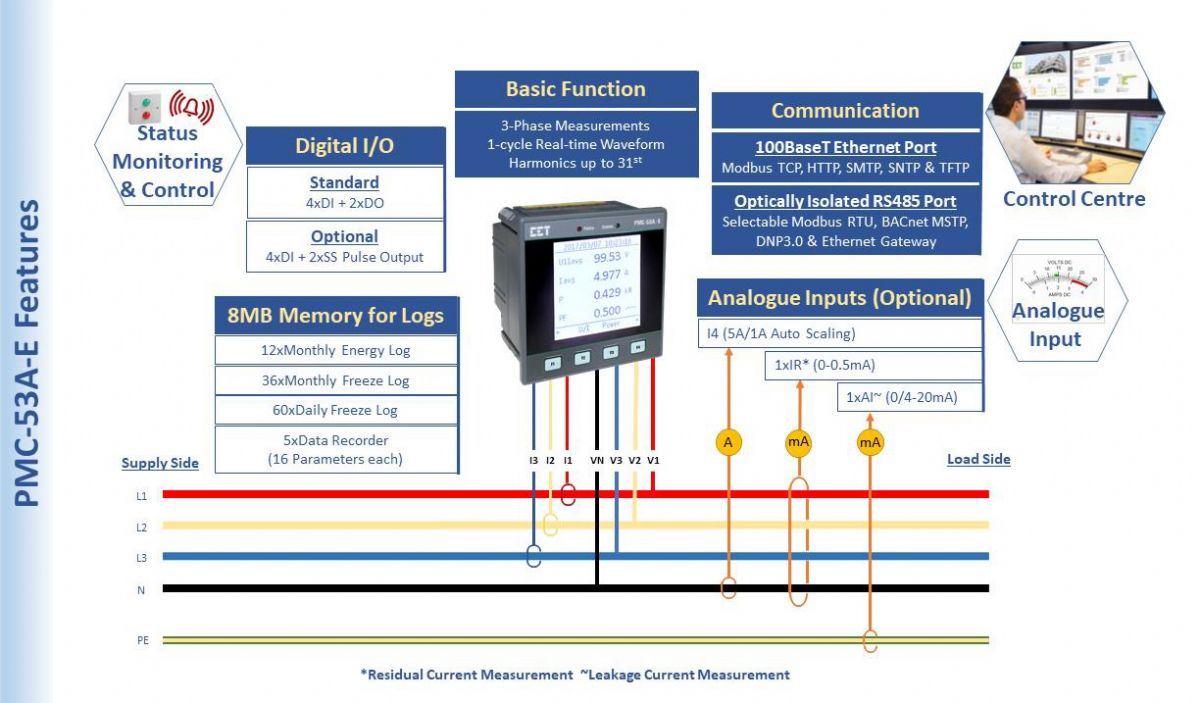

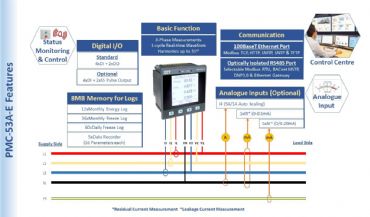

PMC-53A-E, standart olarak 10Base-T/100Base-TX Ethernet portu, dahili web sunucusu, 16 MB kayıt belleği, freeze ve veri kaydedici fonksiyonlarını içeren Ethernet sürümüdür. Standart I/O olarak 4 DI ve 2 DO taşır.

PMC-53A-E hangi doğruluk sınıflarında çalışır?

Aktif enerji IEC 62053-22 Class 0.2S veya 0.5S, ANSI C12.1 Class 0.2 ile uyumludur. Class 0.2S doğruluk seçeneği yalnızca 5 A ve 1 A akım girişi seçeneklerinde mevcuttur.

Ethernet üzerinden hangi protokoller çalışır?

Modbus TCP, HTTP, SMTP, SNTP, TFTP ve Ethernet geçidi. BACnet/IP ve PROFINET Firmware V2.00.04 ve üzerinde kullanılabilir. RS-485 portunda Modbus RTU, BACnet MS/TP ve DNP 3.0 vardır.

Web sunucusu ne işe yarar?

Cihazın dahili, şifre korumalı web sunucusuyla verilere standart bir tarayıcıdan erişilir ve ayarların çoğu yapılabilir. Ayar ön panelden ve ücretsiz yazılımdan da yapılabilir.

Alarm e-postası gönderebilir mi?

Alarm (Setpoint) tetiklemeleri DO ve alarm e-postası olarak yapılandırılabilir. SMTP protokolü desteklenir.

Harmonik analizi yapar mı?

Evet. Gerilim ve akım için THD, TOHD, TEHD ve 63. harmoniğe kadar bireysel harmonikler ölçülür. 63. harmoniğe genişleme, 128 örnek/periyot ve sapma izleme gibi geliştirmeler Firmware V2.00.01 ve üzerinde sunulur.

Veri kaydedici kapasitesi nedir?

5 bağımsız veri kaydedici vardır, her biri 16 parametre kaydeder. Kayıt aralığı 1 dakikadan 40 güne ayarlanır. 1 kaydedici için 15 dakikalık aralıkta en fazla 1250 gün (3 yıldan fazla) yapılandırılabilir.

Genişleme modülleriyle neler eklenebilir?

Modül A: I4 akım girişi, 0/4-20 mA analog giriş ve artık akım (Ir) girişi. Modül B: 2 analog çıkış. Modül C: 3 RTD girişi. B ve C Firmware V2.00.03 ve üzerinde mevcuttur. Bu seçenekler ek ücretlidir.

Split-core CT ve Rogowski bobini ile kullanılabilir mi?

Evet. Akım girişi seçeneği 4 ile 100-1600 A split-core CT ve 400-5000 A Rogowski bobinleri (40 mA) kullanılır. Bu durumda ana ünite Class 0.5S'dir ve doğruluk, harici sensörlerin doğruluğunu içermez.

Çoklu tarife (TOU) desteği var mı?

Evet. 2 TOU takvimi; 12 mevsim, 20 günlük profil (her biri 12 periyot), 90 tatil/alternatif gün ve 8 tarife içerir.

Nötr akımını ölçebilir mi?

Opsiyonel I4 girişi ile nötr akımı ölçülür ve artık akım (Ir) hesaplanır. Ayrıca cihaz faz akımlarından nötr akımını hesaplar.

Rogowski bobini veya split-core CT ile kullanılabilir mi?

Evet. 100-1600 A arası SCCT ve 400-5000 A arası Rogowski bobinleri (40 mA sekonder) desteklenir. Bu seçenekler Firmware V2.00.01 ve üzerinde mevcuttur. Doğruluk SCCT/Rogowski kullanımında ±%0,5 gerilim/akım olarak belirtilmiştir.

Karbon emisyonu nasıl ölçülür?

Firmware V2.00.02 ve üzerinde, yapılandırılan karbon emisyon faktörüne göre bu ay, bu yıl ve toplam kümülatif emisyon hesaplanır. 12 aylık ve 12 yıllık geçmiş kayıt saklanır.

Panoya nasıl monte edilir ve koruma sınıfı nedir?

Pano kesiti 92 x 92 mm, cihaz boyutu 96 x 96 x 83,6 mm'dir. Ön panel IP65, gövde IP30'dur. Takımsız klipsle monte edilir. Çalışma sıcaklığı -25 °C ile 70 °C arasındadır.

Hangi bağlantı tiplerini destekler?

3 faz 4 telli yıldız (3 CT veya 4 CT, doğrudan veya PT ile), 3 faz 3 telli üçgen (3 veya 2 CT, doğrudan veya 2 PT ile), 1 faz 3 telli ve 1 faz 2 telli (L-N ve L-L) bağlantılar listelenmiştir.

Giriş/çıkış sayısı yeterli mi?

Cihazda 4 dijital giriş, 2 adet DO çıkışı ve kWh/kvarh için LED darbe çıkışı bulunur. Dijital girişler darbe sayacı olarak kullanılabilir. İstenirse ek IO eklenebilir

Ürünün Garanti Süresi Ne Kadar?

Ürün 5 Yıl garantilidir.

Analizörün Montajını Yaptıktan Sonra Hangi Ayarları Yapmalıyım?

Varsa akım trafosu ve gerilim trafosu oranlarının ayarlanması gerekir. Aksi taktirde ölçümler hatalı olacaktır.

Analizörü Bağlandım Gücü Eksi Olarak Gösteriyor, Neden?

Bunun iki sebebi vardır.

1-      Eğer ürün bir elektrik üretim santrali çıkışına bağlanır ise üretim sırasında (şebekeye enerji satma) aktif gücün eksi olması normal bir durumdur.

2-      Faz akım ve gerilim uçları analizöre yanlış bağlanmıştır.

Şöyle ki; 1. Fazdan gelen akım trafosunun sekonder ucu I11/I12 uçlarına, yine bu fazdan gelen gerilim ucu V1 girişine bağlanmalıdır. Diğer fazlarda aynı şekilde sırası ile kendi klemenslerine bağlanmalıdır. Bu bağlantı doğru yapılmaz ise akım ve gerilim ölçüm referansları arasında faz açısı 90 derecenin üzerine çıkar ve ölçümleriniz tamamen hatalı olur. Bu düzeltildikten sonra hala güç ölçümü yönü hatalı ise; örneğin tüketim olarak (+) olması gerekirken aktif güç, üretim olarak (-) gözüküyor ise ya akım trafolarının S1-S2 uçları kendi arasında yer değiştirilmeli, ya da cihazın "Basic" menüsünden akım polariteleri ters çevrilmelidir.

Gerilim Ölçümleri Yanlış, Neden?

Ürünün "Basic" menüsünden, gerilim trafosu (varsa) oranlarının doğru ayarlandığını kontrol ediniz.

Akım Ölçümü Hatalı, Neden?

Ürünün "Basic" menüsünden, akım trafosu oranlarının doğru ayarlandığını kontrol ediniz.

Tüm Bağlantılarım Doğru, Güç Eksik veya Fazla Ölçülüyor, Neden?

Ürünün "Basic" menüsünden, akım trafosu oranı ve gerilim trafosu (varsa) oranlarının doğru ayarlandığını kontrol ediniz.

Bunlar doğru ise üst kısımda açıklanan akım-gerilim bağlantılarının doğru bağlanması başlığına göre bağlantıları kontrol ediniz.

Ürün Ayarlarına Girmek için Ekranda Hangi Tuşa Basmalıyım?

"Set" tuşuna basılı tutunuz.

Şifre değiştirilmedi ise "0000" dır.

Ürün Arızalanır ise ne Yapmalıyım

Önceki bizle iletişim kurup onay aldıktan sonra ürünü bize göndermelisiniz. Ürünler 5 yıl garantilidir.

SGE nin Kendi Teknik Servisi Var mı?

Evet, SGE Mühendislik TSE belgeli teknik servisi bulunmaktadır.

PMC-53A-E Analizörünün Şartnamesine İhtiyacım Var

Şartname için, ürün tanıtım sayfasının en üstünde bulunan dokümanlar bölümündeki şartnameyi word dosyası olarak indirebilirsiniz veya aşağıdaki linkten indirebilirsiniz.

PMC-53A-E Şartname
