2×RS232/485 Port + 2×100M Ethernet Portlu Endüstriyel Modbus Ağ Geçidi / Protokol Dönüştürücü

• 2 × RS232/485 seri portu, 2 x 10/100Base-T(X) otomatik algılamalı Ethernet portuna dönüştürür
• Modbus RTU/ASCII ve Modbus TCP protokolleri arasında dönüştürmeyi ve TCP üzerinden Modbus RTU/ASCII şeffaf iletimini destekler
• Modbus slave ön okuma desteği, tek port otomatik olarak 256 RTU veya 128 ASCII talimatına kadar öğrenir
• Modbus adres eşleme desteği, tek bir okuma/yazma talimatını birden fazla adresin okuma/yazma talimatlarıyla eşleştirerek tek bir talimatla toplu okuma/yazma işlemini gerçekleştirir
• Seri port yönlendirme desteği, seri port ile diğer seri portlar arasında şeffaf veri iletimini gerçekleştirir ve tek yönlü yönlendirme/alma ve çift yönlü yönlendirme yön kontrolü sağlar
• JSON işlevi desteği, toplanan Modbus slave cihaz verilerini JSON formatına dönüştürerek gönderebilir Sunucu
• Güç yedekliliği için çift DC9V~60V giriş, kutupsuz
• Yüksek mukavemetli alüminyum alaşımlı gövde, IP40 koruma
• -40°C ila +85°C çalışma sıcaklığı aralığı

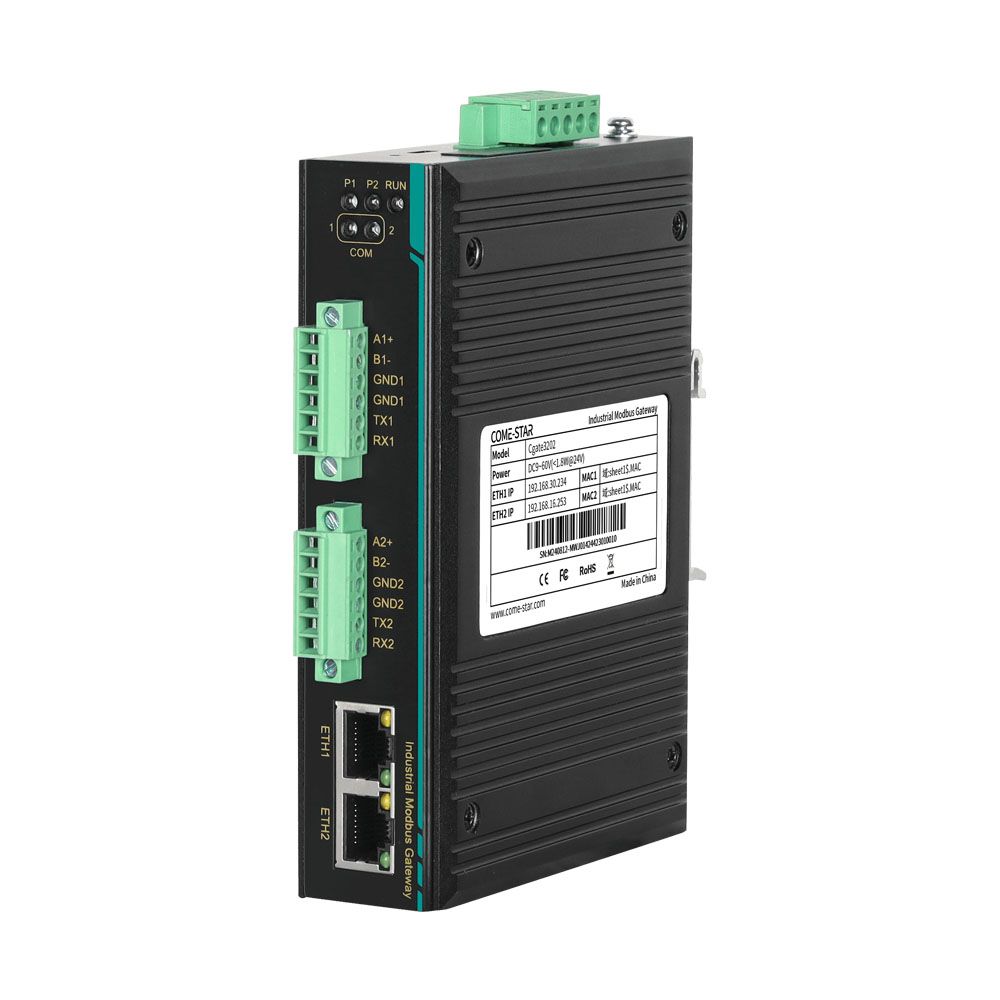

Cgate3202, zorlu endüstriyel iletişim ortamlarında güvenilir seri cihaz ağ iletişimi ve protokol dönüştürme için tasarlanmış kompakt bir DIN raylı endüstriyel Modbus ağ geçididir. 2*100Mbps Ethernet portu ve 2*RS232/RS485 seri portu ile Modbus RTU/ASCII ve Modbus TCP arasında sorunsuz dönüştürmeyi desteklerken, UDP, TCP, HTTPD, WebSocket, MQTT, OPC UA, IEC 104, HJ212 ve diğer endüstriyel ve IoT protokolleri üzerinden seri veri iletimini sağlar. Ağ geçidi ayrıca DLT645, DLT698, IEC 101, IEC 103 ve IEC 104 gibi veri toplama protokollerini de destekleyerek çoklu protokol alan entegrasyonu için uygundur. Çift yedekli DC 9-60V güç girişleri ve kutupsuz tasarım, güç güvenilirliğini artırırken, standart DIN ray montajı kontrol panolarına ve saha kurulumlarına kolay yerleştirme imkanı sağlar.

Cgate3202, esnek ağ ve sistem yönetimi için web tabanlı yapılandırmayı destekleyerek kullanıcıların seri ve ağ çalışma modlarını, seri veri iletimini, erişim kontrolünü, IP ve MAC filtrelemeyi, kayıt tutmayı, alarmları ve sistem bakım fonksiyonlarını yapılandırmasına olanak tanır. Modbus Master/Slave, TCP ve UDP İstemci/Sunucu, MQTT İstemci, OPC UA Sunucu, IEC 104 Sunucu, RealCOM ve Çift Bağlantı modları dahil olmak üzere çoklu iletişim ve dönüştürme modları, eski seri cihazların Ethernet veya Modbus TCP ağlarına verimli bir şekilde entegre edilmesini sağlar. Endüstriyel sınıf bileşenlerle üretilen ve yüksek mukavemetli alüminyum alaşımlı bir gövdeye sahip olan ağ geçidi, düşük güç tüketimi, geniş voltaj girişi ve -40°C ila +85°C sıcaklık aralığında güvenilir fansız çalışma özelliğine sahiptir. Zorlu fonksiyonel, güvenlik, sıcaklık ve EMC testlerinden başarıyla geçen Cgate3202, zorlu endüstriyel ortamlarda istikrarlı performans sunar ve endüstriyel otomasyon, entegre enerji sistemleri, akıllı şehirler, akıllı ulaşım, akıllı madencilik ve akıllı fabrika uygulamalarında yaygın olarak kullanılır.

Ürün Özellikleri

Yüksek performanslı CPU işlem gücü, Cortex-A7 çekirdeği, 800MHz'e kadar çalışma frekansı

İki ethernet portu, bağımsız ağ segmentleri veya kademeli portlar olarak yapılandırılabilir

Seri port, 300bps-460800bps baud hızı aralığını destekler

UDP İstemci/Sunucu/Çoklu Yayın modunu destekler. Hızlı ve verimli olan UDP protokolü aracılığıyla noktadan noktaya, noktadan çok noktaya veya çok noktadan çok noktaya iletişim sağlanabilir.

TCP protokolü aracılığıyla oturum bağlantıları kurarak TCP İstemci/Sunucu modunu destekler. TCP İstemcisi 16 oturuma kadar bağlantıyı, TCP Sunucusu ise 32 oturuma kadar bağlantıyı destekler ve seri port baud hızı gibi iletişim parametrelerini dinamik olarak değiştirmek için RFC2217 talimatlarını destekler.

Çift Bağlantı Master/Slave modunu destekler, cihazlar çiftler halinde kullanılabilir, kullanımı kolaydır.

Modbus TCP ve Modbus RTU/ASCII protokol dönüşümünü gerçekleştirmek için Modbus RTU/ASCII Master/Slave modunu destekler.

Ağı yerel COM'a eşleyen RealCOM_MCP/CCP/MW modunu destekler.

HTTPD İstemci modunu destekler ve HTTPD sunucusu ile GET veya POST işlemleri gerçekleştirebilir.

WebSocket İstemci modunu destekler, WebSocket sunucusu ile çift yönlü iletişimi sağlar.

OPC UA Sunucu modunu destekler, Modbus RTU, DLT645, IEC101, IEC103 ve OPC UA arasında protokol dönüşümünü sağlar. OPC Birleşik Mimarisi aracılığıyla, farklı protokollere sahip cihazlar arasında birlikte çalışabilirliği kolaylaştırarak güvenli, güvenilir ve verimli veri iletimi sağlar.

IEC104 Sunucu modunu destekleyerek Modbus RTU, Modbus TCP, DLT645, IEC101, IEC103 ve IEC104 arasında protokol dönüştürme olanağı sunar. Gelişmiş uzaktan izleme ve yönetim yetenekleri sağlar.

HJ212 İstemci modunu destekleyerek, çevresel izleme cihazı entegrasyonu için Modbus RTU ve HJ212 arasında protokol dönüştürme olanağı sunar.

Modbus TCP modunu destekleyerek, DLT698, IEC101, IEC103, IEC104 ve Modbus TCP arasında protokol dönüştürme olanağı sunar. Çok senaryolu güç ve sayaç cihazları ile ağ Modbus protokollerini destekleyen üst düzey yazılımlar arasında veri alışverişini kolaylaştırır.

Birden fazla veri paketleme mekanizmasını destekler, dönüştürme
