5 YIL GARANTİ

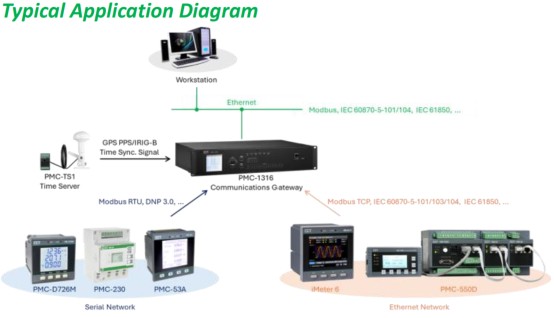

PMC-1316 İletişim Ağ Geçidi, altyapı sistemleri için kapsamlı bağlantı sağlar. Aynı anda bağlanan çok sayıda düğümü destekleyen Şeffaf Ağ Geçidi ve Protokol Ağ Geçidi modlarını destekler. Çeşitli iletişim ihtiyaçlarını karşılamak için esnek seçenekler sunar. 2 x bağımsız AC/DC güç kaynağı ile yedeklilik ve isteğe bağlı 10xDijital Giriş (Durum İzleme) ile 4xDijital Çıkış (Kontrol ve Alarm uygulamaları) özelliklerine sahiptir. Modbus RTU/TCP, IEC 61850, DNP 3.0, IEC 60870-5-101/103/104 gibi çok sayıda Endüstriyel Sunucu/İstemci protokolünü destekleyen PMC-1316, Bina Yönetim Sistemleri, Endüstriyel Otomasyon Sistemleri, Trafo Merkezleri ve diğer uygulamalarda ağ entegrasyonunu kolay, uyumlu ve kullanışlı hale getirmek için idealdir.

Temel Özellikler

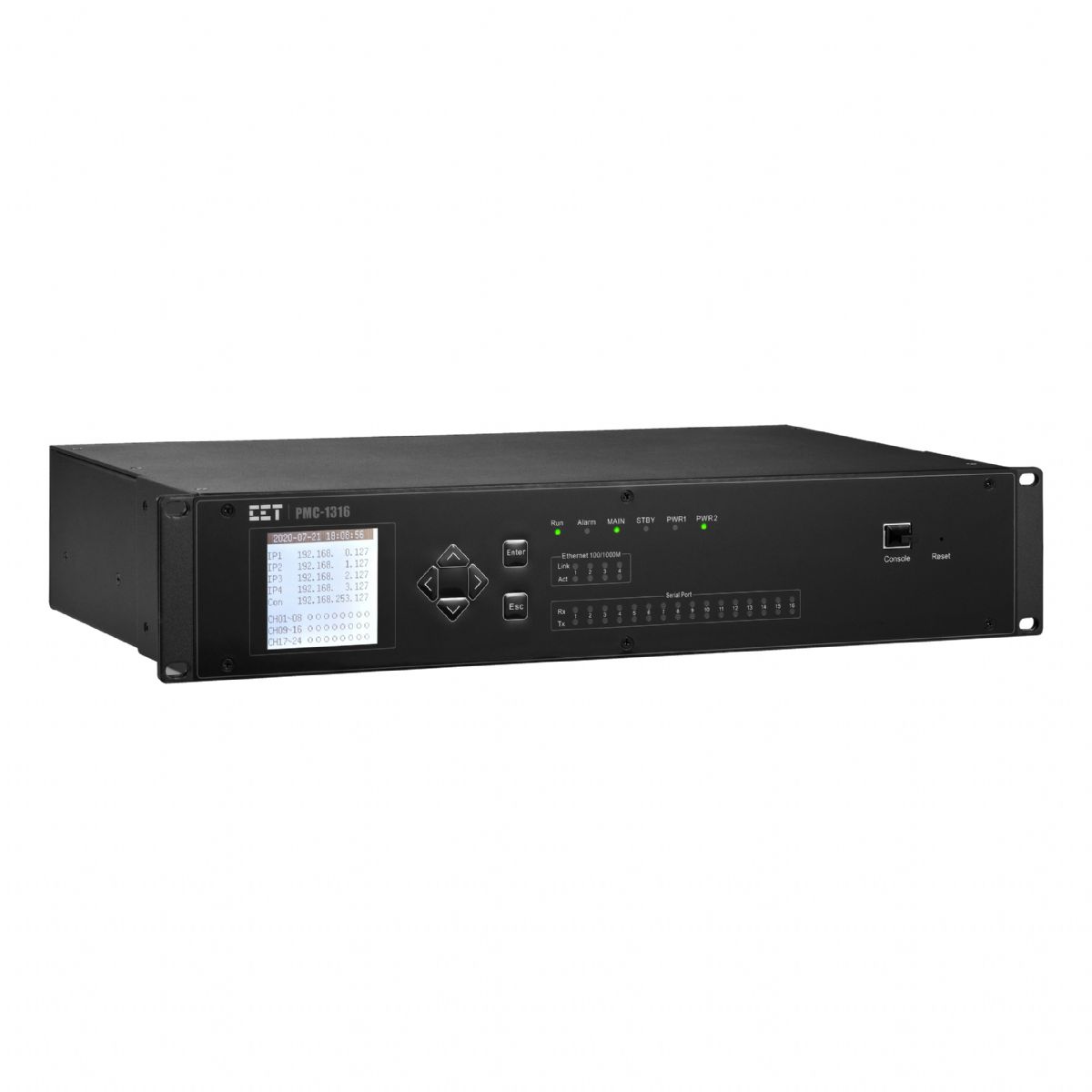

• 2U form faktörü ve 19'' raf montajı, trafo merkezleri ve endüstriyel uygulamalar için tasarlanmıştır.
• Veri Görüntüleme ve Yapılandırma amaçlı nokta matrisli arka aydınlatmalı LCD ekran.
• Yüksek performanslı işlem için 1.0 GHz mimarili ARM Cortex A8 mikroişlemci, Aktif-Yedeklilik için ikinci bir PMC-1316 seçeneği.
• Güç kaynağı arızası riskini en aza indiren ve LOP (Loss-of-Power) alarmı ile sistem güvenilirliğini sağlayan çift bağımsız, paylaşımlı, sıcak takılabilir (hot swap) güç kaynağı modülleri.
• Büyük veri depolama için 1GB RAM ve 16GB eMMC.
• Fansız tasarım, kompakt ve dayanıklı metal kasa.
• En az 100.000 saat MTBF (Ortalama Arızasız Çalışma Süresi).
• Bağlı IED'lerden gerçek zamanlı veri ve kaydedilmiş verilere erişim ve ürünün haberleşme ayarlarının yapılmasını sağlayan yerleşik Web Sunucusu
• Şeffaf Ağ Geçidi Modu, ağ tabanlı Master uygulamaları ile seri cihazlar arasında doğrudan TCP/IP bağlantısı ile sorunsuz veri transferi sağlar.
• Gelen/giden Ethernet iletişimini korumak için Erişim Kontrolü ve Güvenlik Duvarı.
• FTP/Telnet/HTTP hizmetlerini etkinleştirme/devre dışı bırakma seçenekleri.
• CET'in PMC-EasyCom yazılımı ile yapılandırma ve devreye alma desteği.

Veri Toplama ve Yönetimi

• Ethernet, RS-485/RS-422 veya RS-232 üzerinden veri toplama.
  • Seri port başına maksimum 64 alt cihaz bağlantı desteği
  • Tüm Ethernet portları için maksimum 128 alt cihaz (Ethernet portu başına maksimum 64 cihaz).
  • Modbus RTU/TCP, IEC 60870-5-101/103/104, IEC 61850, DNP 3.0.
• Ethernet, RS-485/RS-422 veya RS-232 üzerinden harici sistemlere veri gönderme.
  • Çok noktaya yayın iletimi (Multicast Transmission), 8 veri önbellek kanalı.
  • 4096xAI, 4096xDI, 2048xEnerji, 4096xSOE, 1024xAO, 1024xDO.
  • Kapsamlı protokol desteği: Modbus RTU/TCP, IEC 60870-5-101/104, IEC 61850 (maksimum 256 mantıksal cihaz), OPC UA vb.
  • DNS alan adı çözümlemesi ve Statik Yönlendirme.
  • Kaydedilmiş veriler için sürdürülebilir aktarım.
  • Analog verilerin kaydı ve trend olarak gösterimi.
    • Maks. Kayıt Derinliği @ 21600.
    • Yapılandırılabilir Aralık: 1 ila 60 dakika.
    • 15 gün @ 1 dakika, 900 gün @ 60 dakika kayıt süresi
  • MDS kimlik doğrulama ve 128-bit AES, DES, 3DES şifreleme ile bireysel Ethernet oturumlarını koruyan IPsec VPN tüneli.
• Sanal cihazlar ve sanal veriler üzerinde mantıksal işlemler yapma desteği.
  • Maksimum 128 sanal cihaz.
  • 1024xAI, 1024xDI, 512xEnerji, 64xÖzel SOE.

Dijital Giriş/Çıkış

• Opsiyonel; 10xDijital Giriş, 220VAC/DC Harici Uyarım.
• Genel amaçlı kontrol veya alarm için isteğe bağlı 3xForm A ve 1xForm B Mekanik Röle.

İletişim

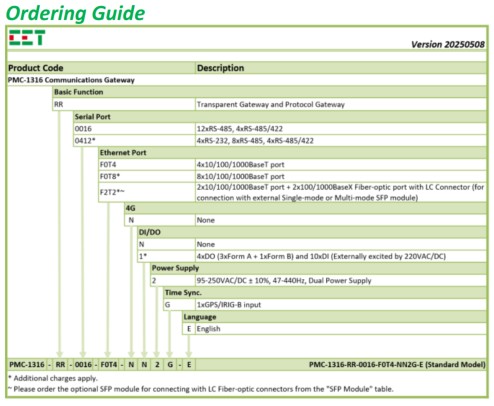

• Seri Port Seçenekleri:
  • 12xRS-485 + 4xRS-485/422 veya
  • 4xRS-232 + 8xRS-485 + 4xRS-485/422
• Ethernet Port Seçenekleri:
  • 4x10/100/1000Base-T Gigabit Ethernet portu veya
  • 8x10/100/1000Base-T Gigabit Ethernet portu veya
  • 2x10/100/1000Base-T Gigabit Ethernet portu + 2xTek mod veya çok mod SFP modülleri ile uyumlu LC Konnektörlü Fiber Optik port
• Bakım ve devreye alma için ön panelde ek bir 10Base-T/100Base-TX Konsol Ethernet portu.

Zaman Senkronizasyonu

• Pil yedekli Gerçek Zamanlı Saat @ 6ppm (≤0.5s/gün).
• GPS 1PPS/IRIG-B Girişi veya SNTP/Modbus ile zaman senkronizasyonu.

PMC-EasyCom

• İletişim, Saat, Veri Kaydı vb. için temel yapılandırma.
• Devreye alma için gerçek zamanlı ve tarihsel veri, iletişim durumu, SOE sağlama.
• Desteklenen protokol ile alt cihazlar için sürücü kurulumu.
