8×RS232/485/422 Porttan, 1×100M Ethernet Portuna Duvara Monte Seri Sunucu, Modbus Gateway

• Çeşitli endüstriyel veri yolu veya ağ alanı gereksinimlerini karşılayan 8 x RS232/485/422 portunu 1 x 100Mbps Ethernet bakır portuna destekler
• Seri port bağlantıları RJ45 jak ile yapılır.
• Seri terminal cihazları için ağ oluşturmayı destekler ve UDP, TCP, Modbus, HTTPD, WebSocket, MQTT ve sanal seri port gibi protokolleri destekler
• Seri port yönlendirmeyi destekler, seri portlar arasında şeffaf veri iletimini sağlar
• Modbus RTU/ASCII ve Modbus TCP arasında dönüştürmeyi ve Modbus RTU/ASCII Over TCP şeffaf iletimini destekler
• Standart MQTT protokolünü destekler, bulut platformuna bağlanabilir ve uç nokta ile bulut arasındaki her şeyin birbirine bağlanmasını sağlar
• Endüstriyel sınıf DC güç giriş aralığı: DC9~36V, ters polarite koruması ile
• Yüksek mukavemetli metal muhafaza, IP40 dereceli gövde koruması
• -40 ℃~+85 ℃ çalışma sıcaklığı aralığı, zorlu ortamlarda güvenilir çalışma

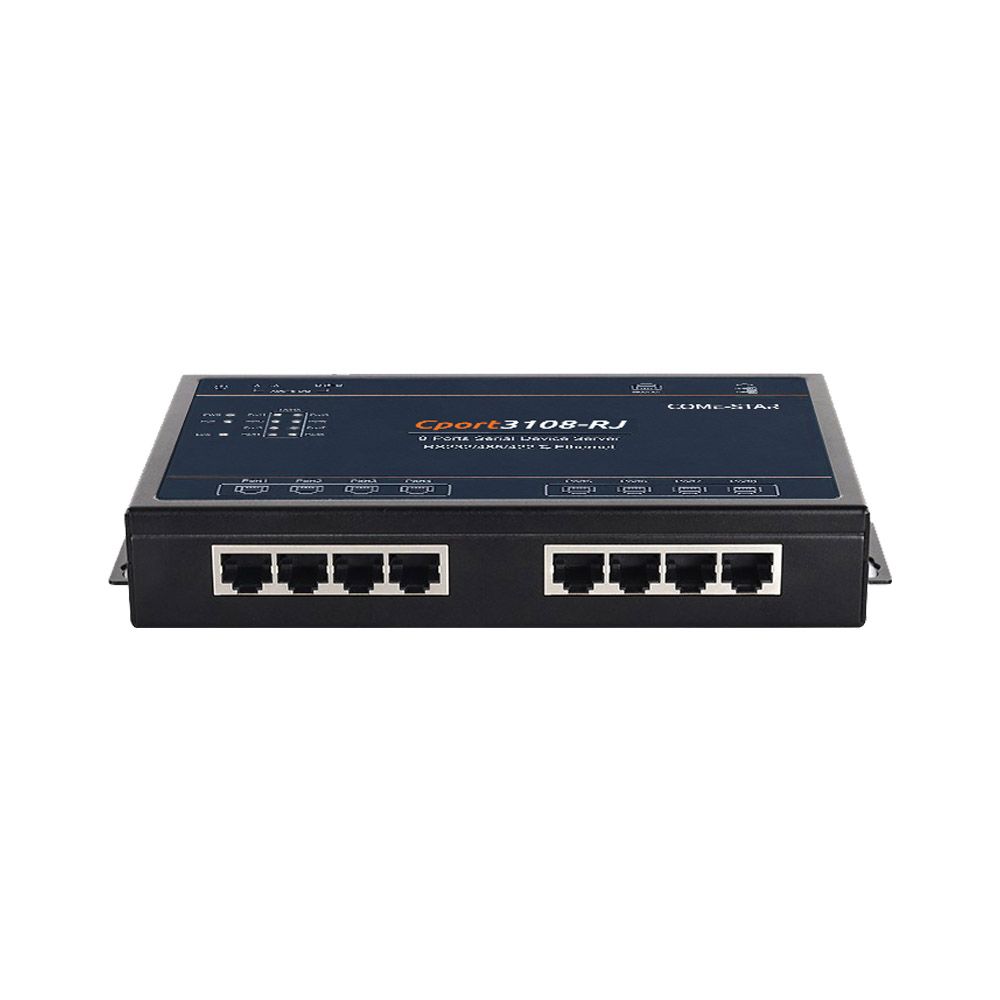

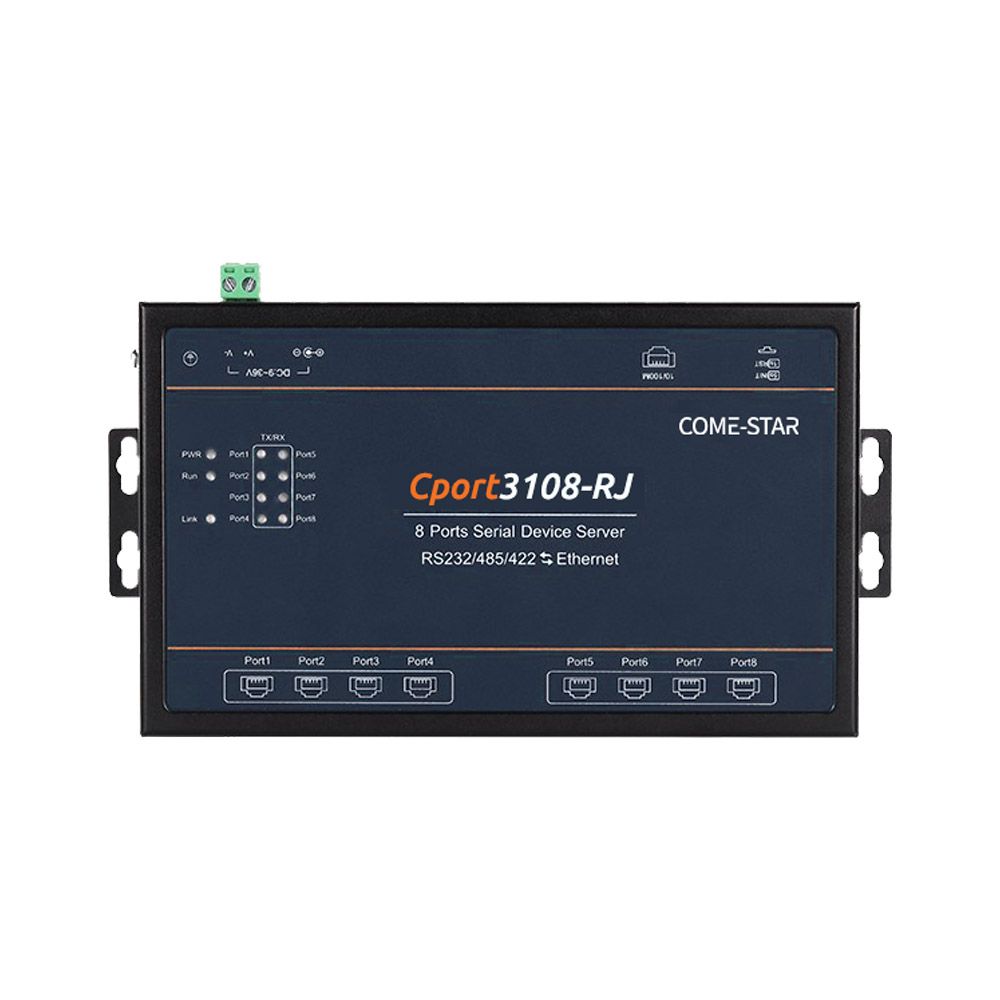

Cport3108-RJ, 8 portlu RS232/485/422 duvara monte seri-Ethernet sunucusudur ve 528 MHz'e kadar çalışan 32 bit Arm Cortex-M7 çekirdeği ve harici donanım izleme sistemi ile güçlendirilmiştir. Güç kaynağı, Ethernet portu ve seri arayüzlerde gelişmiş ESD, aşırı gerilim ve EFT korumasına sahiptir ve elektromanyetik girişime karşı mükemmel direnç sağlar. Endüstriyel uygulamalar için tasarlanmış olup, birden fazla seri cihaz ve Ethernet ağı arasında güvenilir ve verimli veri iletimi sağlar.

Cihaz, 8 × RS232/485/422 seri portu ve 1 × 100 Mbps Ethernet portu sunar. Her seri port, 600 bps ile 460.800 bps arasında değişen farklı çalışma modlarında ve baud hızlarında bağımsız olarak çalışır. Dahili TCP/IP protokol yığını ile Cport3108-RJ, geleneksel RS232/485/422 cihazlarının Ethernet'e kolay, esnek ve hızlı bir şekilde bağlanmasını sağlayarak daha sorunsuz, daha hızlı ve daha güvenilir endüstriyel iletişim sunar.

Bu endüstriyel sınıf seri sunucu, seri/ağ modu ayarları, seri yönlendirme, ağ arayüzü yapılandırması, günlük yönetimi, seri yeniden başlatma ve sistem bakımı dahil olmak üzere kapsamlı ağ yönetimi özellikleriyle web tabanlı yapılandırmayı destekler. UDP, UDP Multicast, TCP İstemci/Sunucu, Modbus RTU Master/Slave, Modbus ASCII Master/Slave, RealCOM_MCP/CCP/MW, Çift Bağlantı Master/Slave, HTTPD İstemcisi, WebSocket İstemcisi ve MQTT gibi çoklu iletişim ve protokol dönüştürme modları mevcuttur ve sorunsuz seri-Ethernet ve Modbus TCP entegrasyonu sağlar.

Endüstriyel sınıf bileşenlerle üretilen Cport3108-RJ, güçlü yıldırım ve EMI korumasıyla geniş sıcaklık ve geniş voltaj aralığında çalışmayı destekler. Zorlu ortamlarda kullanım için yüksek güvenilirlik ve performans sunar. Endüstriyel otomasyon, trafik kontrolü, meteoroloji, su arıtma, çevre izleme, madencilik, petrol, kimya ve yenilenebilir enerji uygulamaları için idealdir ve endüstriyel IoT sistemlerinde uzaktan veri toplama, izleme ve saha kontrolünü destekler.

Özellikler ve Faydalar

528 MHz'e kadar çalışan 32 bit ARM Cortex-M7 çekirdeği ile güçlendirilmiştir.

Seri port, 600 bps ile 460800 bps arasında seçilebilir baud hızlarını destekler.

UDP/UDP Çoklu Yayın modlarını destekleyerek, UDP protokolü aracılığıyla hızlı ve verimli noktadan noktaya, noktadan çok noktaya veya çoktan çoğa iletişimi sağlar.

TCP protokolü aracılığıyla oturumlar kuran TCP İstemci/Sunucu modunu destekler. TCP İstemci 8 oturuma kadar, TCP Sunucu ise 8 oturuma kadar destekler. Seri port baud hızını ve diğer iletişim parametrelerini dinamik olarak değiştirmek için RFC2217 komutları desteklenir.

Cihazların basit kullanım için çiftler halinde çalışmasına olanak tanıyan Çift Bağlantı Master/Slave modu desteklenir.

Modbus TCP ve Modbus RTU/ASCII protokolleri arasında dönüştürmeyi sağlayan Modbus RTU/ASCII Master/Slave modu desteklenir.

Modbus slave ön okuma desteği sayesinde, port başına 128 RTU veya 64 ASCII mesajına kadar otomatik olarak öğrenme sağlanır. Hızlı yanıt için komutlar

RealCOM_MCP/CCP/MW modlarını destekler, sorunsuz bağlantı için ağı yerel bir COM'a eşler

HTTPD istemci modunu destekler, HTTPD sunucularıyla GET veya POST işlemlerini etkinleştirir

WebSocket istemci modunu destekler, WebSocket sunucularıyla çift yönlü iletişimi etkinleştirir

Birden fazla paketleme mekanizmasını destekler, seri port verilerini veri uzunluğuna veya zamana bağlı olarak Ethernet paketlerine dönüştürerek farklı ağların gerçek zamanlı gereksinimlerini karşılar

Bağlantı doğrulaması ve durum tespiti için kayıt paketlerini ve kalp atışı paketlerini destekler

Modbus sanal kimliklerini destekler, veri iletişimi için Modbus slave kimliklerini sanal kimliklere eşleyerek slave kimliklerinin tekrarlanmasını önler

Seri port iletişim parametrelerini, çalışma modlarını ve gönderilen ve alınan çerçevelere ilişkin istatistikleri destekler

Yerel günlük depolama, ağ depolama ve seri port günlük çıktısını destekler
