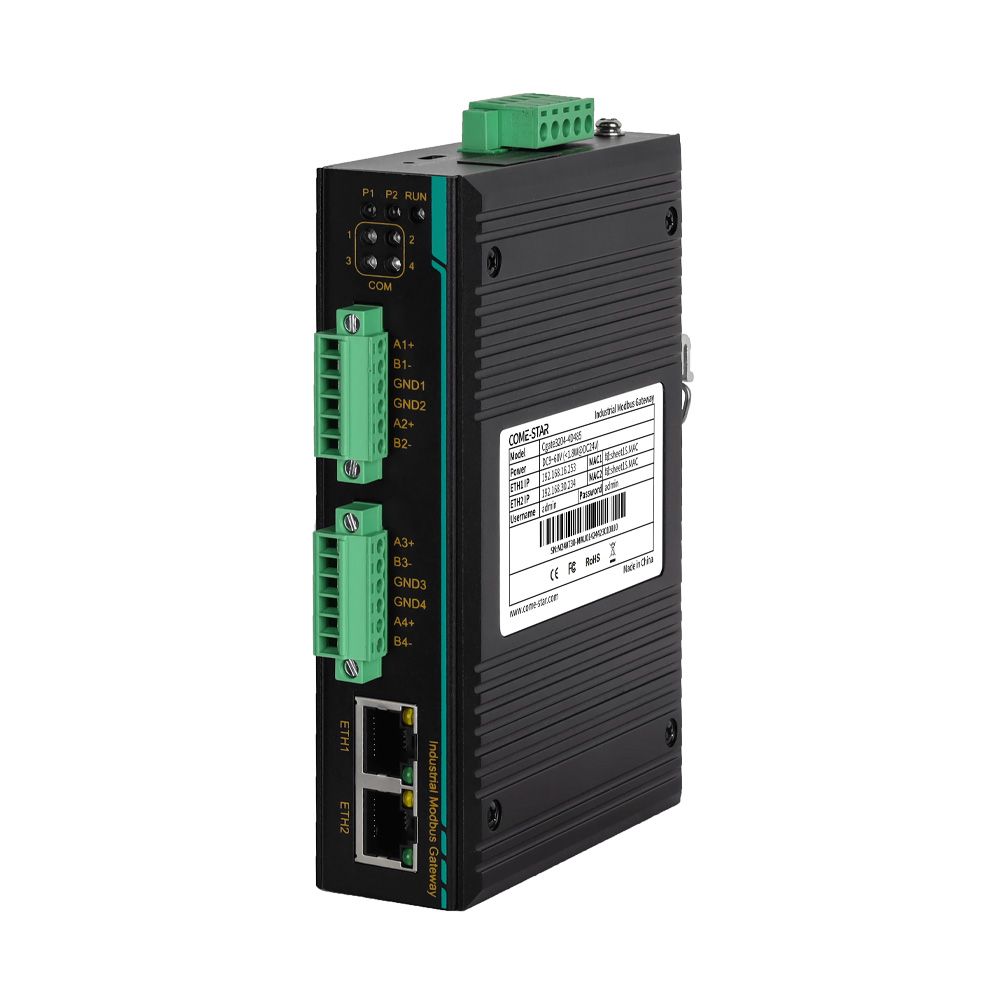

4×RS485 - 2×Ethernet Portlu Endüstriyel Modbus Ağ Geçidi / Protokol Dönüştürücü

• 4 x RS485 Portu - 2 x 10/100Base-T(X) Ethernet Portu
• Modbus RTU/ASCII ve Modbus TCP protokolleri arasında dönüştürmeyi ve TCP üzerinden Modbus RTU/ASCII şeffaf iletimini destekler
• Modbus slave okuma önbelleğini destekler, tek port otomatik olarak 256 RTU veya 128 ASCII komutuna kadar öğrenir
• Modbus adres eşlemesini destekler, tek bir okuma/yazma komutunu birden fazla adresin okuma/yazma komutlarıyla eşleştirerek toplu okuma/yazma işlemini gerçekleştirir
• Seri port yönlendirmeyi destekler ve tek yönlü yönlendirme/alma ve çift yönlü yönlendirme yön kontrolü sağlar
• Toplanan Modbus slave cihaz verilerini JSON formatına dönüştürebilen ve sunucuya gönderebilen JSON işlevini destekler
• Güç yedekliliği için çift DC 9~60V güç girişi, kutupsuz
• Yüksek mukavemetli alüminyum alaşımlı kasa, IP40 Koruma
• -40°C ~ +85°C çalışma sıcaklığı aralığı

Cgate3204-4D485, karmaşık endüstriyel iletişim ortamlarında güvenilir seri-Ethernet ve protokol dönüştürme için tasarlanmış bir DIN raylı endüstriyel Modbus ağ geçididir. 4 × RS485 seri portu ve 2 × 100M Ethernet portu sağlayarak Modbus RTU/ASCII ve Modbus TCP ağları arasında sorunsuz iletişimi mümkün kılar. Ağ geçidi, UDP, TCP, Modbus, HTTPD, WebSocket, MQTT, OPC UA, IEC 104 ve HJ212 dahil olmak üzere çok çeşitli endüstriyel ve IoT protokollerini desteklerken, DLT645, DLT698, IEC 101, IEC 103 ve IEC 104 gibi veri toplama protokollerini de destekler. Kutupsuz tasarıma sahip çift DC 9-60V güç girişleri, güç yedekliliği ve kararlı çalışma sağlayarak, kritik endüstriyel uygulamalar için uygun hale getirir.

Cgate3204 serisi ağ geçidi, seri ve ağ çalışma modları, seri veri iletimi, erişim kontrolü, IP/MAC filtreleme, kayıt tutma, alarmlar ve sistem yönetimi fonksiyonları dahil olmak üzere esnek ağ ve cihaz yönetimi için web tabanlı yapılandırmayı destekler. Modbus Master/Slave, TCP/UDP İstemci ve Sunucu, MQTT İstemci, OPC UA Sunucu ve IEC 104 Sunucu gibi çoklu iletişim modları, eski seri cihazların modern Ethernet veya Modbus TCP ağlarına kolay entegrasyonunu sağlar. Endüstriyel sınıf bileşenlerle üretilen ve yüksek mukavemetli alüminyum alaşımlı bir muhafazaya sahip olan Cgate3204, düşük güç tüketimi, -40°C ila +85°C arasında geniş bir çalışma sıcaklığı aralığı ve geniş voltaj giriş tasarımına sahiptir. Zorlu ortamlarda istikrarlı performans sağlamak için sıkı güvenlik ve EMC testlerinden geçmiştir ve endüstriyel otomasyon, entegre enerji sistemleri, akıllı şehirler, akıllı ulaşım, akıllı madencilik ve akıllı fabrika uygulamalarında yaygın olarak kullanılmaktadır.

Ürün Özellikleri

Yüksek performanslı CPU işlem gücü, Cortex-A7 çekirdeği, 800MHz'e kadar çalışma frekansı

İki ethernet portu, bağımsız ağ segmentleri veya kademeli portlar olarak yapılandırılabilir

Seri port, 300bps-460800bps baud hızı aralığını destekler

UDP İstemci/Sunucu/Çoklu Yayın modunu destekler. Hızlı ve verimli olan UDP protokolü aracılığıyla noktadan noktaya, noktadan çok noktaya veya çok noktadan çok noktaya iletişim sağlanabilir.

TCP protokolü aracılığıyla oturum bağlantıları kuran TCP İstemci/Sunucu modunu destekler. TCP İstemcisi 16 oturuma kadar bağlantıyı, TCP Sunucusu ise 32 oturuma kadar bağlantıyı destekler ve seri port baud hızı gibi iletişim parametrelerini dinamik olarak değiştirmek için RFC2217 talimatlarını destekler.

Çift Bağlantı Master/Slave modunu destekler, cihazlar çiftler halinde kullanılabilir, kullanımı kolaydır.

Modbus TCP ve Modbus RTU/ASCII protokol dönüşümünü gerçekleştirmek için Modbus RTU/ASCII Master/Slave modunu destekler.

Ağı yerel COM'a eşleyen RealCOM_MCP/CCP/MW modunu destekler.

HTTPD İstemci modunu destekler ve HTTPD sunucusu ile GET veya POST işlemleri gerçekleştirebilir.

WebSocket İstemci modunu destekler, WebSocket sunucusu ile çift yönlü iletişimi sağlar.

OPC UA Sunucu modunu destekler, Modbus RTU, DLT645, IEC101, IEC103 ve OPC UA arasında protokol dönüşümünü sağlar. OPC Birleşik Mimarisi aracılığıyla, farklı protokollere sahip cihazlar arasında birlikte çalışabilirliği kolaylaştırarak güvenli, güvenilir ve verimli veri iletimi sağlar.

IEC104 Sunucu modunu destekleyerek Modbus RTU, Modbus TCP, DLT645, IEC101, IEC103 ve IEC104 arasında protokol dönüştürme olanağı sunar. Gelişmiş uzaktan izleme ve yönetim yetenekleri sağlar.

HJ212 İstemci modunu destekleyerek, çevresel izleme cihazı entegrasyonu için Modbus RTU ve HJ212 arasında protokol dönüştürme olanağı sunar.

Modbus TCP modunu destekleyerek, DLT698, IEC101, IEC103, IEC104 ve Modbus TCP arasında protokol dönüştürme olanağı sunar. Çok senaryolu güç ve sayaç cihazları ile ağ Modbus protokollerini destekleyen üst düzey yazılımlar arasında veri alışverişini kolaylaştırır.

Birden fazla veri paketleme mekanizmasını destekleyerek, seri port verilerini veri uzunluğuna veya zamana göre Ethernet veri paketlerine dönüştürür ve farklı ağların gerçek zamanlı ihtiyaçlarını karşılar.

Çerçeve başlığı ve kuyruk modunu destekler. Seri port, veri çerçevelerini çerçevenin başlangıç ​​baytına ve bitiş baytına göre filtreleyebilir.

Bağlantı doğrulamasını ve bağlantıyı gerçekleştirmek için kayıt paketi ve kalp atışı paketini destekler.
