8×RS485 Portu - 2×100M Ethernet Portu Din-Raya Monte, Modbus Endüstriyel Ağ Geçidi - Protokol Dönüştürücü

• 8 ×RS485 Portu - 2 × 10/100Base-T(X) otomatik algılamalı Ethernet portu
• Modbus RTU/ASCII ve Modbus TCP protokolleri arasında dönüştürmeyi ve TCP üzerinden Modbus RTU/ASCII şeffaf iletimini destekler
• Modbus slave ön okuma desteği, tek port otomatik olarak 256 RTU veya 128 ASCII talimatına kadar öğrenir
• Modbus adres eşleme desteği, tek bir okuma/yazma talimatını birden fazla adresin okuma/yazma talimatlarıyla eşleyerek toplu okuma/yazmayı gerçekleştirir
• Seri port yönlendirme desteği ve tek yönlü yönlendirme/alma ve çift yönlü yönlendirme yön kontrolü sağlar
• JSON işlevi desteği, toplanan Modbus slave cihaz verilerini JSON formatına dönüştürüp sunucuya gönderebilir
• DC 12~48V çift güç kaynağı yedekli giriş desteği, Kutup desteği yok
• Yüksek mukavemetli alüminyum alaşımlı gövde, IP40 koruma seviyesi
• -40°C ila +85°C çalışma sıcaklığı aralığı

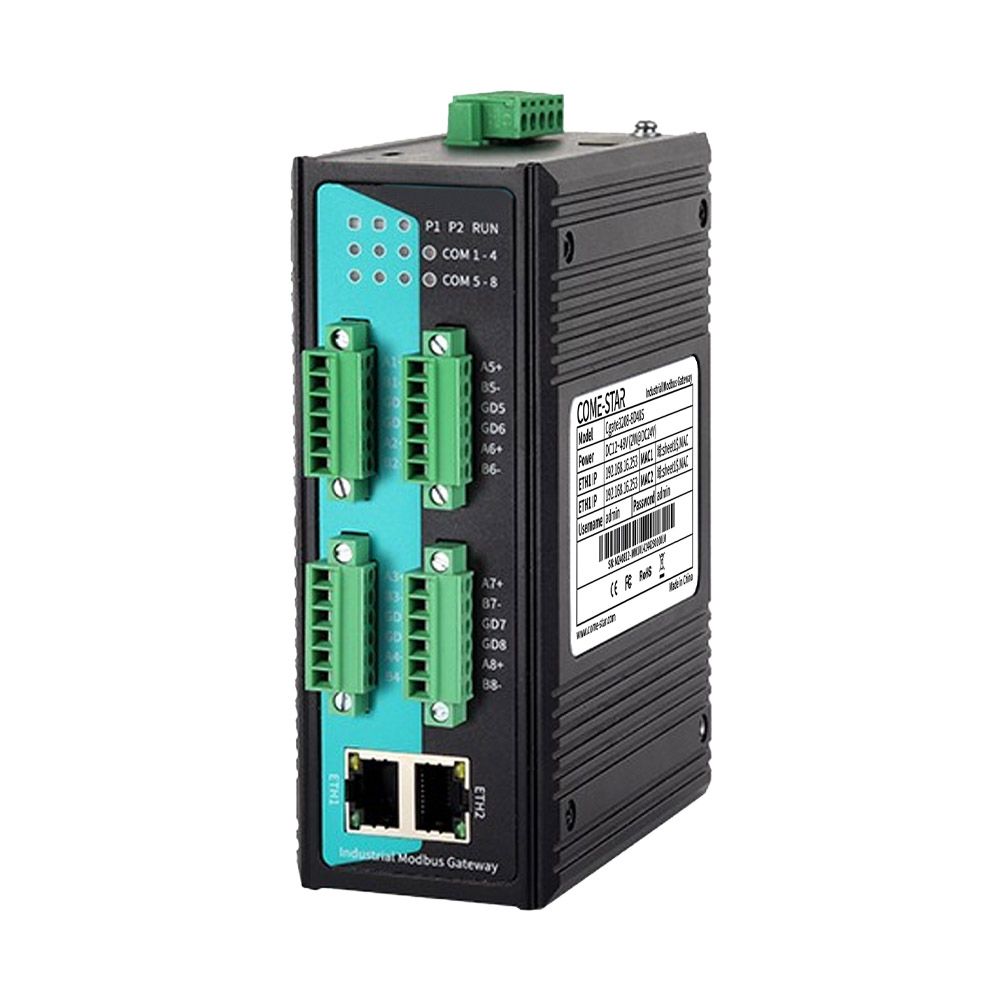

Cgate3208-8D485, endüstriyel iletişim ağlarında yüksek yoğunluklu seri cihaz entegrasyonu ve güvenilir protokol dönüşümü için tasarlanmış bir DIN raylı endüstriyel Modbus ağ geçididir. 8 × RS485 seri portu ve 2 × 100M Ethernet portu ile donatılmış olup, Modbus RTU/ASCII ve Modbus TCP sistemleri arasında sorunsuz iletişim sağlar. Ağ geçidi, UDP, TCP, Modbus, HTTPD, WebSocket, MQTT, OPC UA, IEC 104 ve HJ212 dahil olmak üzere çok çeşitli endüstriyel ve IoT protokollerini desteklerken, DLT645, DLT698, IEC 101, IEC 103 ve IEC 104 gibi veri toplama protokollerini de destekler. Kutupsuz tasarıma sahip çift DC 12-48V yedekli güç girişleri, sürekli endüstriyel uygulamalar için istikrarlı çalışma ve yüksek güvenilirlik sağlar.

Cgate3208 serisi ağ geçidi, esnek ağ ve sistem yönetimi için web tabanlı yapılandırmayı destekleyerek kullanıcıların seri ve ağ çalışma modlarını, seri veri iletimini, erişim kontrolünü, IP/MAC filtrelemeyi, kayıt tutmayı, alarmları ve sistem bakım fonksiyonlarını yapılandırmasına olanak tanır. Modbus Master/Slave, TCP ve UDP İstemci/Sunucu, MQTT İstemci, OPC UA Sunucu, IEC 104 Sunucu ve Modbus TCP dahil olmak üzere çoklu iletişim ve dönüştürme modları, eski seri ekipmanların modern Ethernet ağlarına kolay entegrasyonunu sağlar. Endüstriyel sınıf bileşenlerle üretilen ve yüksek mukavemetli alüminyum alaşımlı bir gövdeye sahip olan Cgate3208, fansız ısı dağıtımı, düşük güç tüketimi, geniş voltaj girişi ve -40°C ila +85°C arasında geniş bir çalışma sıcaklığı aralığına sahiptir. Titiz güvenlik ve EMC testlerinden geçen bu ürün, zorlu ortamlarda istikrarlı performans sunar ve endüstriyel otomasyon, entegre enerji sistemleri, akıllı şehirler, akıllı ulaşım, akıllı madencilik ve akıllı fabrika uygulamalarında yaygın olarak kullanılır.

Ürün Özellikleri

Yüksek performanslı CPU işlem gücü, Cortex-A7 çekirdeği, 800MHz'e kadar çalışma frekansı

İki ağ portu, bağımsız ağ segmentleri veya kademeli portlar olarak yapılandırılabilir

Seri port, 300bps-460800bps baud hızını destekler

UDP İstemci/Sunucu/Çoklu Yayın modunu destekler. UDP protokolü aracılığıyla noktadan noktaya, noktadan çok noktaya veya çok noktadan çok noktaya iletişim sağlanabilir.

TCP protokolü aracılığıyla oturum bağlantıları kuran TCP İstemci/Sunucu modunu destekler. TCP İstemcisi 16 oturuma kadar bağlantıyı, TCP Sunucusu ise 32 oturuma kadar bağlantıyı destekler ve seri port baud hızı gibi iletişim parametrelerini dinamik olarak değiştirmek için RFC2217 talimatlarını destekler.

Çift Bağlantı Master/Slave modunu destekler, cihazlar çiftler halinde kullanılabilir.

Modbus TCP ve Modbus RTU/ASCII protokol dönüşümünü gerçekleştirmek için Modbus RTU/ASCII Master/Slave modunu destekler.

Ağı yerel COM'a eşleyen RealCOM_MCP/CCP/MW modunu destekler.

HTTPD İstemci modunu destekler ve HTTPD sunucusu ile GET veya POST işlemleri gerçekleştirebilir.

Web Socket İstemci modunu destekler, Web Socket sunucusu ile çift yönlü iletişimi sağlar.

OPC UA Sunucu modunu destekler, Modbus RTU, DLT645, IEC101, IEC103 ve OPC UA arasında protokol dönüşümünü sağlar. OPC Birleşik Mimarisi aracılığıyla, farklı protokollere sahip cihazlar arasında birlikte çalışabilirliği kolaylaştırarak güvenli, güvenilir ve verimli veri iletimi sağlar.

IEC104 Sunucu modunu destekleyerek Modbus RTU, Modbus TCP, DLT645, IEC101, IEC103 ve IEC104 arasında protokol dönüştürme olanağı sunar. Gelişmiş uzaktan izleme ve yönetim yetenekleri sağlar.

HJ212 İstemci modunu destekleyerek, çevresel izleme cihazı entegrasyonu için Modbus RTU ve HJ212 arasında protokol dönüştürme olanağı sunar.

Modbus TCP modunu destekleyerek, DLT698, IEC101, IEC103, IEC104 ve Modbus TCP arasında protokol dönüştürme olanağı sunar. Çok senaryolu güç ve sayaç cihazları ile ağ Modbus protokollerini destekleyen üst düzey yazılımlar arasında veri alışverişini kolaylaştırır.

Birden fazla veri paketleme mekanizmasını destekleyerek, seri port verilerini veri uzunluğuna veya zamana göre Ethernet veri paketlerine dönüştürür ve farklı ağların gerçek zamanlı ihtiyaçlarını karşılar.

Çerçeve başlığı ve sonlandırma modunu destekler. Seri port, veri çerçevelerini çerçevenin başlangıç ​​baytına ve bitiş baytına göre filtreleyebilir.

Kayıt paketini destekler.
